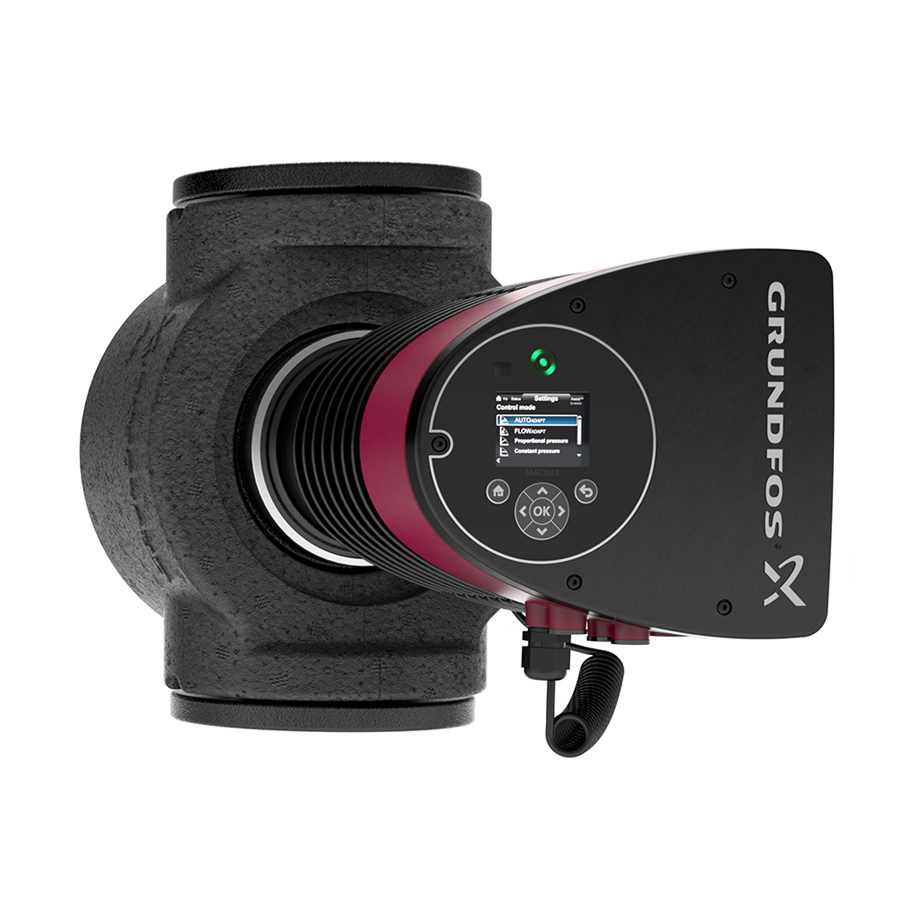

Циркуляционные насосы GRUNDFOS MAGNA
Циркуляционные насосы GRUNDFOS MAGNA купить по лучшей цене
Насосы Grundfos MAGNA составляют широкую линейку малых, средних и больших циркуляционных насосов. Насосы Магна оснащены оборудованием связи и двигателями с электронным регулированием скорости вращения, постоянными магнитами и компактными статорами.
Насос MAGNA является современной моделью семейства высококачественных циркуляционных насосов компании Grundfos.
Режим AUTOADAPT, в насосах серии MAGNA, позволяет избежать сложных настроек насоса.
Насос способен автоматически проанализировать систему отопления, и найти наилучший режим работы и адаптироваться под требуемые изменения. В результате достигается баланс между максимальным комфортом и минимальным уровнем потребления энергии. При этом насосы MAGNA не требуют постоянного тех. обслуживания, имеет долгий срок службы, низкий уровень шума. Насосы снабжены ИК системой связи и могут поддерживать внешнее управление и контроль через модули расширения.
Применение
Циркуляционные насосы Grundfos MAGNA предназначены для циркуляции жидкости в следующих системах:
Системы отопления;
Системы охлаждения и кондиционирования воздуха;
Системы горячего водоснабжения.
Кроме того, данная серия насосов может применяться в следующих системах:
Теплонасосные системы, использующие теплоту грунта;
Системы отопления на солнечной энергии.
Возможности
Режим AUTOADAPT
Режим FLOWADAPT и функция FLOWLIMIT
Регулирование по пропорциональному давлению
Регулирование по постоянному давлению
Регулирование по постоянной температуре
Режим эксплуатации в соответствии с постоянной характеристикой
Режим эксплуатации в соответствии с минимальной или максимальной характеристикой
Автоматический ночной режим
Отсутствие необходимости во внешней защите электродвигателя
Теплоизоляционные кожухи для одинарных насосов, предназначенных к монтажу в системах обогрева, поставляются в комплекте с насосом.
Широкий температурный диапазон перекачиваемой жидкости.
Преимущества
Низкое энергопотребление. Насосы соответствуют требованиям EuP 2015 (MAGNA3)
Функция AUTOADAPT обеспечивает энергосбережение
Встроенный датчик перепада давления и датчик температуры
Простота подбора и установки
Отсутствие необходимости в техническом обслуживании и долгий срок службы
Расширенный интерфейс пользователя с дисплеем TFT (MAGNA3)
Панель управления с интуитивно понятными кнопками, выполненными из высококачественного силикона (MAGNA3)
Журнал истории работы (MAGNA3)
Легкая оптимизация системы
Счётчик тепловой энергии (MAGNA3)
Функция работы с несколькими насосами
Внешнее управление и контроль, обеспечиваемые через модули расширения.
Весь ассортимент доступен с максимальным давлением в системе 16 бар (PN 16).
Технические характеристики
– Подача: до 70 м3/ч
Рабочий диапазон
Параметр
MAGNA3 (N)
MAGNA3 D
Максимальный расход, Q
78,5 м3 /ч
150 м3 /ч
Максимальный напор, H
18 метров
Максимальное давление в гидросистеме
1,6 МПа (16 бар)
Температура жидкости
от -10 до +110 °C
Размеры и вес

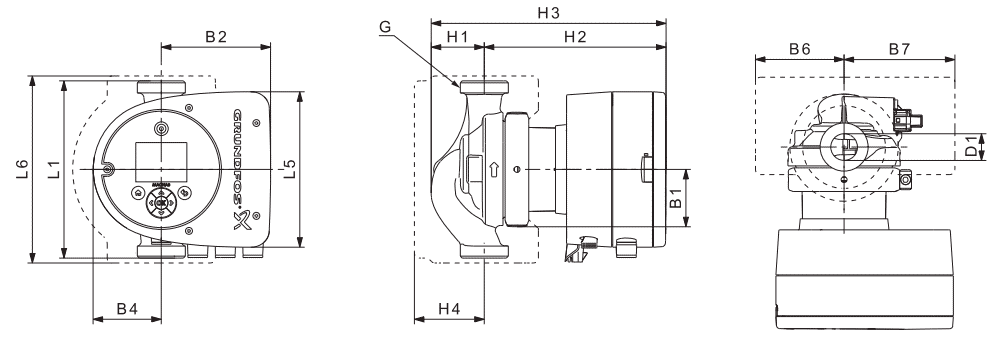

Схема размеров Grundfos серия MAGNA3
Тип насоса Размеры [мм] Вес [кг]
L1 L5 L6 B1 B2 B4 B6 B7 H1 H2 H3 H4 D1 G
MAGNA3 25-40 (N) 180 158 190 58 111 69 90 113 54 185 239 71 25 1 1/2 4.8
MAGNA3 25-60 (N) 180 158 190 58 111 69 90 113 54 185 239 71 25 1 1/2 4.8
MAGNA3 25-80 (N) 180 158 190 58 111 69 90 113 54 185 239 71 25 1 1/2 4.8
MAGNA3 25-100 (N) 180 158 190 58 111 69 90 113 54 185 239 71 25 1 1/2 4.8
MAGNA3 25-120 (N) 180 158 190 58 111 69 90 113 54 185 239 71 25 1 1/2 4.8
MAGNA3 32-40 (N) 180 158 190 58 111 69 90 113 54 185 239 71 32 2 4.8
MAGNA3 32-60 (N) 180 158 190 58 111 69 90 113 54 185 239 71 32 2 4.8
MAGNA3 32-80 (N) 180 158 190 58 111 69 90 113 54 185 239 71 32 2 4.8
MAGNA3 32-100 (N) 180 158 190 58 111 69 90 113 54 185 239 71 32 2 4.8

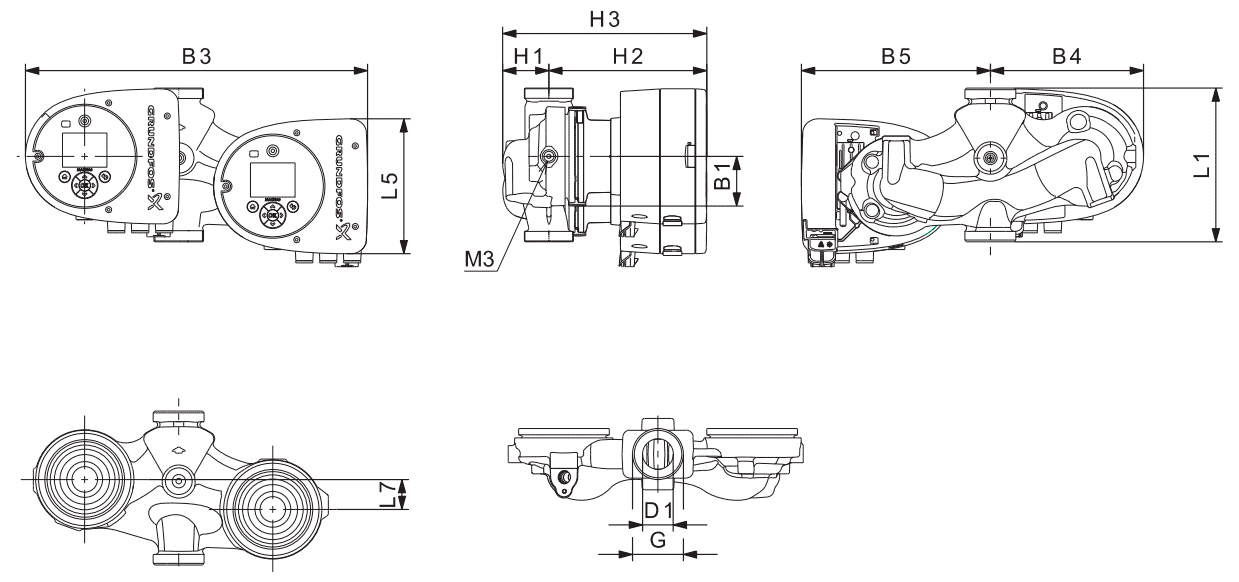

Схема размеров Grundfos серия MAGNA3 D
Тип насоса Размеры [мм] Вес [кг]
L1 L5 L7 B1 B3 B4 B5 H1 H2 H3 D1 G M3
MAGNA3 D 32-40 180 158 35 58 400 179 221 54 185 239 32 2 1/4 13.2
MAGNA3 D 32-60 180 158 35 58 400 179 221 54 185 239 32 2 1/4 13.2
MAGNA3 D 32-80 180 158 35 58 400 179 221 54 185 239 32 2 1/4 13.2
MAGNA3 D 32-100 180 158 35 58 400 179 221 54 185 239 32 2 1/4 13.2

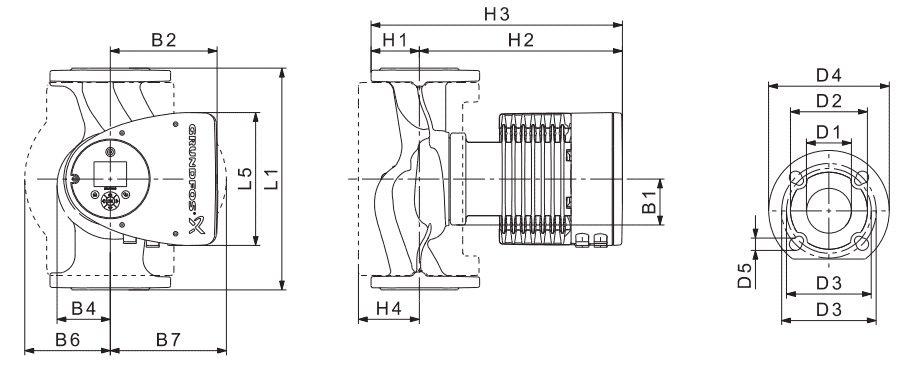

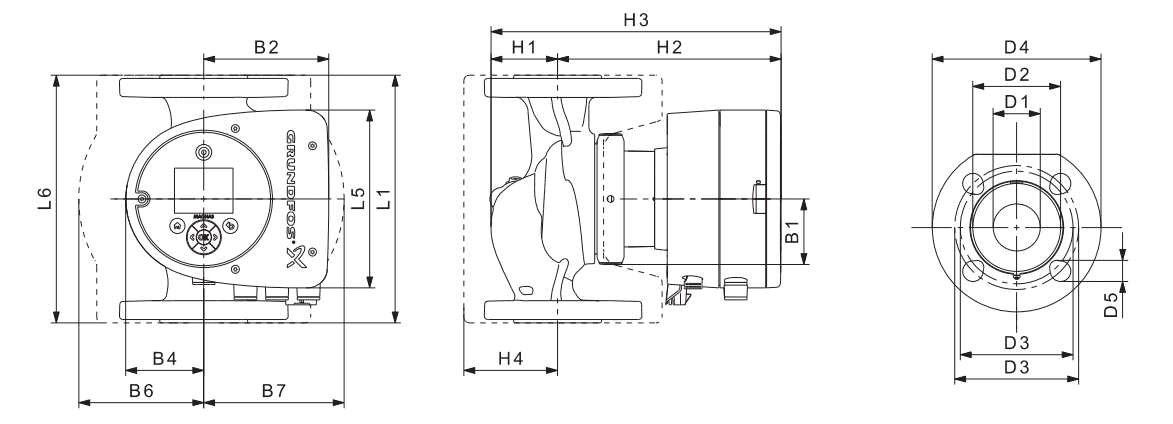

Схема размеров Grundfos серия MAGNA3 F
Тип насоса Размеры [мм] Вес [кг]
L1 L5 L6 B1 B2 B4 B6 B7 H1 H2 H3 H4 D1 D2 D3 D4 D5
MAGNA3 32-40 F (N) 220 158 220 58 111 69 100 110 65 185 250 82 32 76 90/100 140 14/19 7.8
MAGNA3 32-60 F (N) 220 158 220 58 111 69 100 110 65 185 250 82 32 76 90/100 140 14/19 7.8
MAGNA3 32-80 F (N) 220 158 220 58 111 69 100 110 65 185 250 82 32 76 90/100 140 14/19 7.8
MAGNA3 32-100 F (N) 220 158 220 58 111 69 100 110 65 185 250 82 32 76 90/100 140 14/19 7.8
MAGNA3 40-40 F (N) 220 158 220 58 111 69 105 105 65 199 264 83 40 84 100/110 150 14/19 9.8
MAGNA3 40-60 F (N) 220 158 220 58 111 69 105 105 65 199 264 83 40 84 100/110 150 14/19 9.9
Тип насоса Размеры [мм] Вес [кг]
L1 L5 B1 B2 B4 B6 B7 H1 H2 H3 H4 D1 D2 D3 D4 D5
MAGNA3 32-120 F (N) 220 204 84 164 73 106 116 65 301 366 86 32 76 90/100 140 14/19 15
MAGNA3 40-80 F (N) 220 204 84 164 73 106 128 65 304 369 83 40 84 100/110 150 14/19 15,9
MAGNA3 40-100 F (N) 220 204 84 164 73 106 128 65 304 369 83 40 84 100/110 150 14/19 15,9
MAGNA3 40-120 F (N) 250 204 84 164 73 106 128 65 304 369 83 40 84 100/110 150 14/19 15,5
MAGNA3 40-150 F (N) 250 204 84 164 73 106 128 65 304 369 83 40 84 100/110 150 14/19 15,5
MAGNA3 40-180 F (N) 250 204 84 164 73 106 128 65 304 369 83 40 84 100/110 150 14/19 15,5
MAGNA3 50-40 F (N) 240 204 84 164 73 127 127 71 304 374 97 50 102 110/125 165 14/19 17
MAGNA3 50-60 F (N) 240 204 84 164 73 127 127 71 304 374 97 50 102 110/125 165 14/19 17
MAGNA3 50-80 F (N) 240 204 84 164 73 127 127 71 304 374 97 50 102 110/125 165 14/19 17
MAGNA3 50-100 F (N) 280 204 84 164 73 127 127 72 304 376 97 50 102 110/125 165 14/19 17,6
MAGNA3 50-120 F (N) 280 204 84 164 73 127 127 72 304 376 97 50 102 110/125 165 14/19 17,6
MAGNA3 50-150 F (N) 280 204 84 164 73 127 127 72 304 376 97 50 102 110/125 165 14/19 18,3
MAGNA3 50-180 F (N) 280 204 84 164 73 127 127 72 304 376 97 50 102 110/125 165 14/19 18,3
MAGNA3 65-40 F (N) 340 204 84 164 73 133 133 74 312 386 94 65 119 130/145 185 14/19 20,2
MAGNA3 65-60 F (N) 340 204 84 164 73 133 133 74 312 386 94 65 119 130/145 185 14/19 20,2
MAGNA3 65-80 F (N) 340 204 84 164 73 133 133 74 312 386 94 65 119 130/145 185 14/19 21,0
MAGNA3 65-100 F (N) 340 204 84 164 73 133 133 74 312 386 94 65 119 130/145 185 14/19 21,0
MAGNA3 65-120 F (N) 340 204 84 164 73 133 133 74 312 386 94 65 119 130/145 185 14/19 21,0
MAGNA3 65-150 F (N) 340 204 84 164 73 133 133 74 312 386 94 65 119 130/145 185 14/19 24,0
MAGNA3 80-40 F 360 204 84 164 73 163 163 96 318 413 115 80 128 150/160 200 19 25,8
MAGNA3 80-60 F 360 204 84 164 73 163 163 96 318 413 115 80 128 150/160 200 19 25,8
MAGNA3 80-80 F 360 204 84 164 73 163 163 96 318 413 115 80 128 150/160 200 19 28,0
MAGNA3 80-100 F 360 204 84 164 73 163 163 96 318 413 115 80 128 150/160 200 19 28,8
MAGNA3 80-120 F 360 204 84 164 73 163 163 96 318 413 115 80 128 150/160 200 19 28,8
MAGNA3 100-40 F 450 204 84 164 73 178 178 103 330 433 120 100 160 170 220 19 32,3
MAGNA3 100-60 F 450 204 84 164 73 178 178 103 330 433 120 100 160 170 220 19 32,3
MAGNA3 100-80 F 450 204 84 164 73 178 178 103 330 433 120 100 160 170 220 19 33,1
MAGNA3 100-100 F 450 204 84 164 73 178 178 103 330 433 120 100 160 170 220 19 33,1
MAGNA3 100-120 F 450 204 84 164 73 178 178 103 330 433 120 100 160 170 220 19 33,1

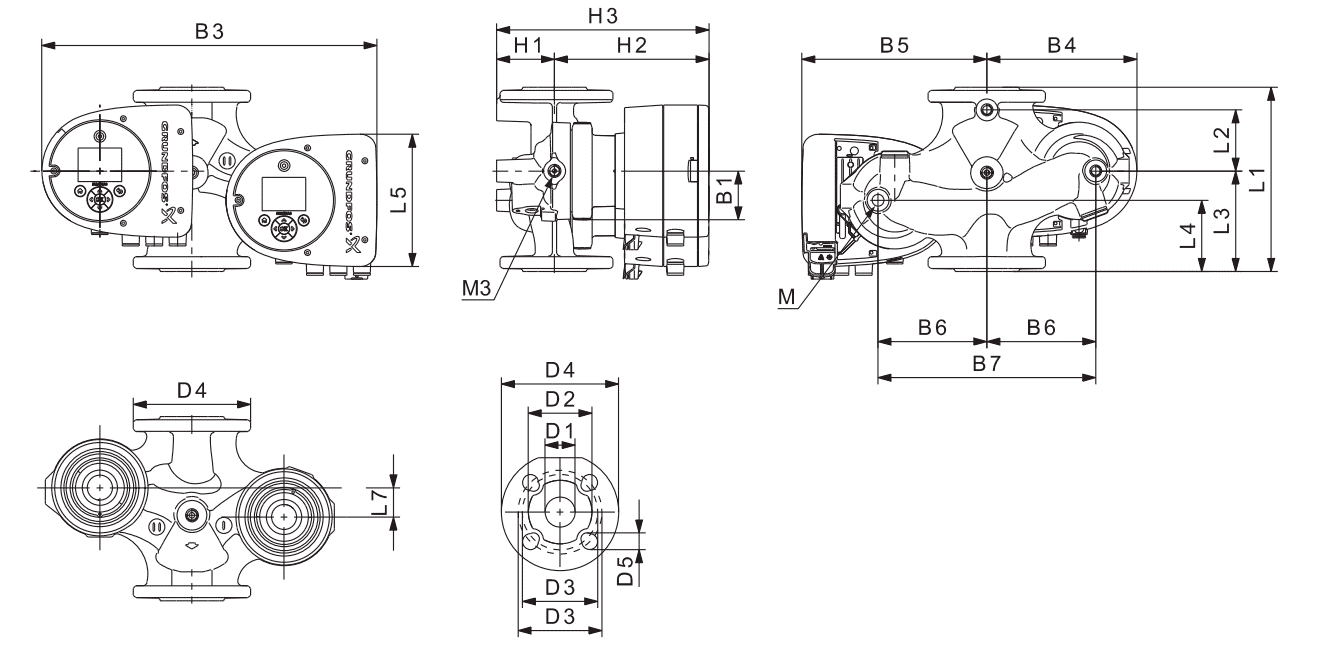

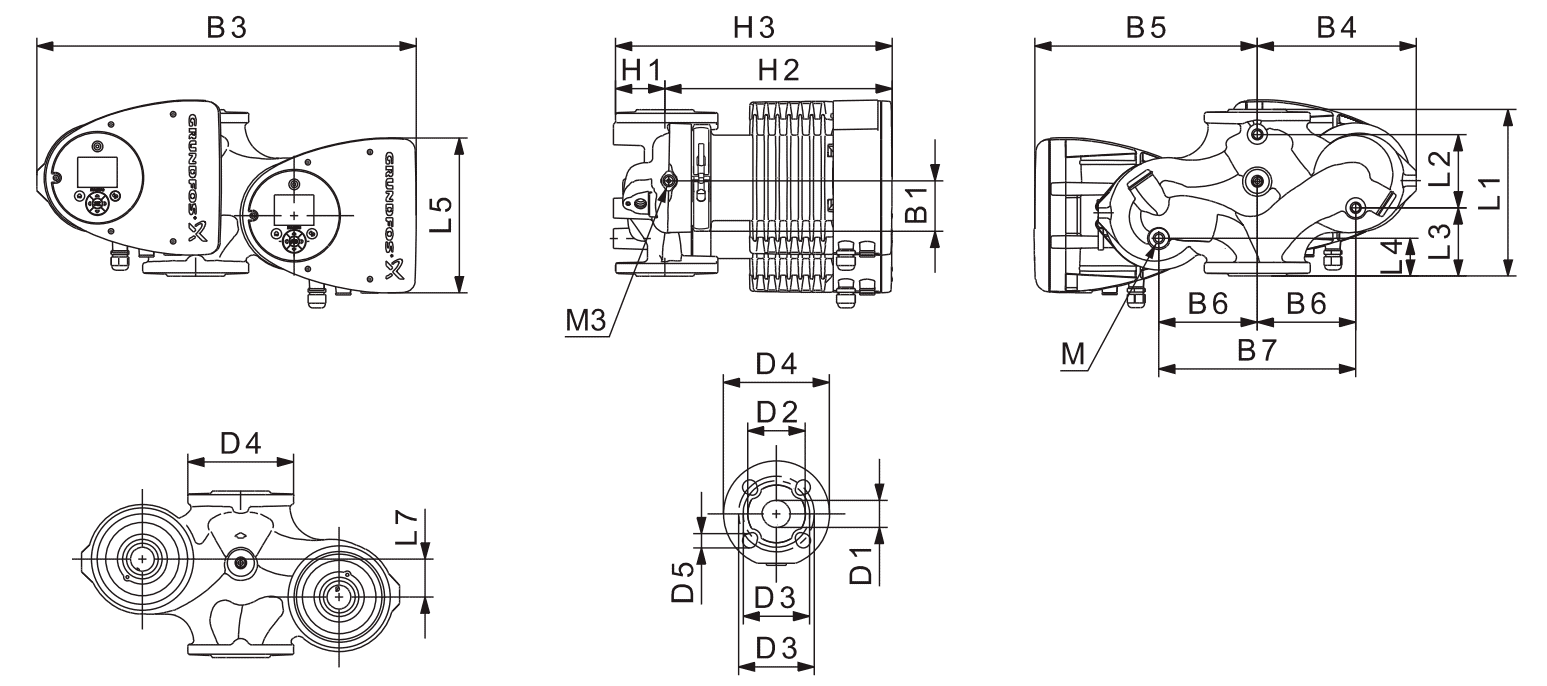

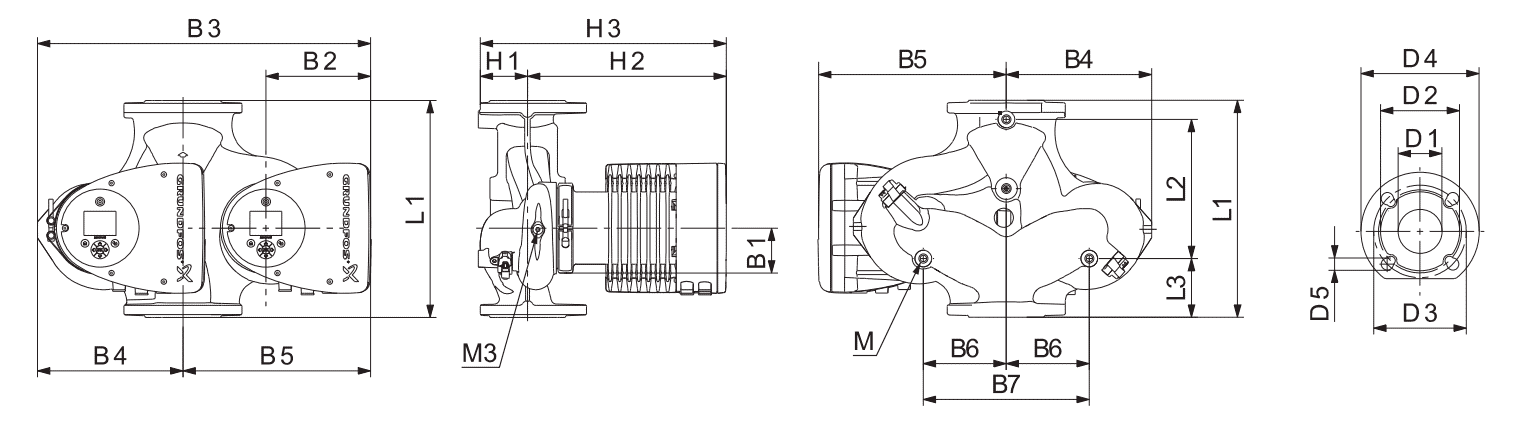

Схема размеров Grundfos серия MAGNA3 D F (сдвоенные)
Тип насоса Размеры [мм] Вес [кг]
L1 L2 L3 L4 L5 L7 B1 B3 B4 B5 B6 B7 H1 H2 H3 D1 D2 D3 D4 D5 M M3 Rp
MAGNA3 D 32-40 F 220 73 120 85 158 35 58 400 179 221 130 260 69 185 254 32 76 90/100 140 14/19 12 1/4 15,6
MAGNA3 D 32-60 F 220 73 120 85 158 35 58 400 179 221 130 260 69 185 254 32 76 90/100 140 14/19 12 1/4 15,6
MAGNA3 D 32-80 F 220 73 120 85 158 35 58 400 179 221 130 260 69 185 254 32 76 90/100 140 14/19 12 1/4 15,6
MAGNA3 D 32-100 F 220 73 120 85 158 35 58 400 179 221 130 260 69 185 254 32 76 90/100 140 14/19 12 1/4 15,6
MAGNA3 D 40-40 F 220 53 140 60 158 15 58 452 211 241 130 260 76 199 275 40 84 100/110 150 14/19 12 1/4 19,9
MAGNA3 D 40-60 F 220 53 140 60 158 15 58 452 211 241 130 260 76 199 275 40 84 100/110 150 14/19 12 1/4 19,9
MAGNA3 D 32-120 F 220 97 90 50 204 50 84 502 210 294 130 260 68 300 368 32 76 90/100 140 14/19 12 1/4 30,0
MAGNA3 D 40-80 F 220 53 140 60 204 15 84 502 210 294 130 260 76 303 379 40 84 100/110 150 14/19 12 1/4 32,6
MAGNA3 D 40-100 F 220 53 140 60 204 15 84 502 210 294 130 260 76 303 379 40 84 100/110 150 14/19 12 1/4 32,6
MAGNA3 D 50-40 F 240 48 160 45 204 45 84 515 221 294 130 260 75 304 379 50 102 110/125 165 14/19 12 1/4 33,0
MAGNA3 D 50-60 F 240 48 160 45 204 45 84 515 221 294 130 260 75 304 379 50 102 110/125 165 14/19 12 1/4 33,0
MAGNA3 D 50-80 F 240 48 160 45 204 45 84 515 221 294 130 260 75 304 379 50 102 110/125 165 14/19 12 1/4 33,0
Тип насоса Размеры [мм] Вес [кг]
L1 L2 L3 L4 L5 B1 B3 B4 B5 B6 B7 H1 H2 H3 D1 D2 D3 D4 D5 M M3 Rp
MAGNA3 D 40-120 F 250 58 155 75 204 84 512 220 294 130 260 69 303 372 40 84 100/110 150 14/19 12 1/4 31,7
MAGNA3 D 40-150 F 250 58 155 75 204 84 512 220 294 130 260 69 303 372 40 84 100/110 150 14/19 12 1/4 31,7
MAGNA3 D 40-180 F 250 58 155 75 204 84 512 220 294 130 260 69 303 372 40 84 100/110 150 14/19 12 1/4 31,7
MAGNA3 D 50-100 F 280 175 75 75 204 84 517 223 294 130 260 75 304 379 50 102 110/125 165 14/19 12 1/4 33,3
MAGNA3 D 50-120 F 280 175 75 75 204 84 517 223 294 130 260 75 304 379 50 102 110/125 165 14/19 12 1/4 33,3
MAGNA3 D 50-150 F 280 175 75 75 204 84 517 223 294 130 260 75 304 379 50 102 110/125 165 14/19 12 1/4 34,7
MAGNA3 D 50-180 F 280 175 75 75 204 84 517 223 294 130 260 75 304 379 50 102 110/125 165 14/19 12 1/4 34,7
MAGNA3 D 65-40 F 340 218 92 92 204 84 522 228 294 130 260 77 312 389 65 119 130/145 185 14/19 12 1/4 36,9
MAGNA3 D 65-60 F 340 218 92 92 204 84 522 228 294 130 260 77 312 389 65 119 130/145 185 14/19 12 1/4 36,9
MAGNA3 D 65-80 F 340 218 92 92 204 84 522 228 294 130 260 77 312 389 65 119 130/145 185 14/19 12 1/4 38,7
MAGNA3 D 65-100 F 340 218 92 92 204 84 522 228 294 130 260 77 312 389 65 119 130/145 185 14/19 12 1/4 38,7
MAGNA3 D 65-120 F 340 218 92 92 204 84 522 228 294 130 260 77 312 389 65 119 130/145 185 14/19 12 1/4 38,7
MAGNA3 D 65-150 F 340 218 92 92 204 84 522 228 294 130 260 77 312 389 65 119 130/145 185 14/19 12 1/4 44,6
MAGNA3 D 80-40 F 360 218 102 102 204 84 538 244 294 130 260 97 318 415 80 128 150/160 200 19 12 1/4 45,8
MAGNA3 D 80-60 F 360 218 102 102 204 84 538 244 294 130 260 97 318 415 80 128 150/160 200 19 12 1/4 45,8
MAGNA3 D 80-80 F 360 218 102 102 204 84 538 244 294 130 260 97 318 415 80 128 150/160 200 19 12 1/4 45,8
MAGNA3 D 80-100 F 360 218 102 102 204 84 538 244 294 130 260 97 318 415 80 128 150/160 200 19 12 1/4 51,6
MAGNA3 D 80-120 F 360 218 102 102 204 84 538 244 294 130 260 97 318 415 80 128 150/160 200 19 12 1/4 51,6
MAGNA3 D 100-40 F 450 243 147 147 204 84 551 252 299 135 270 103 330 434 100 160 170 220 19 12 1/4 58,8
MAGNA3 D 100-60 F 450 243 147 147 204 84 551 252 299 135 270 103 330 434 100 160 170 220 19 12 1/4 58,8
MAGNA3 D 100-80 F 450 243 147 147 204 84 551 252 299 135 270 103 330 434 100 160 170 220 19 12 1/4 60,4
MAGNA3 D 100-100 F 450 243 147 147 204 84 551 252 299 135 270 103 330 434 100 160 170 220 19 12 1/4 60,4
MAGNA3 D 100-120 F 450 243 147 147 204 84 551 252 299 135 270 103 330 434 100 160 170 220 19 12 1/4 60,4
