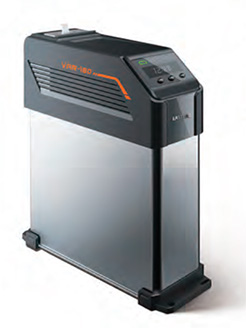

Интеллектуальный комбинированный низковольтный силовой конденсатор серии VMY

Интеллектуальный комбинированный низковольтный силовой конденсатор серии VMY

Интеллектуальное комбинированное устройство компенсации мощности конденсатора низкого напряжения Hengyi (интеллектуальный силовой конденсатор) представляет собой интеллектуальное устройство компенсации реактивной мощности, применяемое в распределительных сетях низкого напряжения 0,4 кВ для снижения потерь в линии, повышения коэффициента мощности и качества электроэнергии.

Интеграция с современными измерениями и управлением, силовой электроникой, сетевой связью, управлением автоматизацией, силовым конденсатором и другими передовыми технологиями. Он обладает характеристиками лучшего эффекта компенсации, меньшего объема, меньшего энергопотребления, большей экономии затрат, более гибкого применения, простоты обслуживания, длительного срока службы, чтобы соответствовать более высоким требованиям современной электросети к компенсации реактивной мощности.

Модели и значения

VMY	B	A - ■ ■ - ■ ■ / ■			/ ■	( ■ + ■ )
|	|	|              |	|	|	|	|	|
1	2	3             4	5	6	7	8	9

Нет.	Имя	Значение
1	Корпоративный код	VMY
2	Номер конструкции	B
3	Автоматическое управление	A
4	Метод компенсации	FB: компенсация расщепленной фазы GB: трехфазная компенсация GB-H: смешанная компенсация
5	Категория процедуры
6	Номинальное напряжение конденсатора	Трехфазная компенсация: 450 В, компенсация разделенной фазы: 250 В
7	Номинальная мощность
8	Емкость первого конденсатора
9	Емкость второго конденсатора

Технические параметры

Нормальные условия работы и монтажа
Температура окружающей среды	- 25℃ ~ +55℃
Относительная влажность	Относительная влажность ≤ 50% при 40℃; ≤ 90% при 20℃
Высота	≤ 2000м
Условия окружающей среды	отсутствие вредных газов и паров, отсутствие токопроводящей или взрывоопасной пыли, отсутствие сильной механической вибрации
Состояние питания
Номинальное напряжение	380В±20%
Номинальная частота	50 Гц (45 Гц 〜 55 Гц)
THDv	КНИ ≤ 5%
THDi	КНИ ≤ 20%
Производительность
Допуск измерения	Напряжение: ≤ ±0,5% (0,8~1,2Un), ток: ≤ ±0,5% (0,2~1,2In), активная мощность: ≤ ±2%, коэффициент мощности: ≤ ±1%, температура: ±1℃
Защитная толерантность	Напряжение: ≤ ±1%， ток: ≤ ±1%， температура: ±1℃， время: ±0,1с
Реактивная компенсация параметры	Допуск компенсации реактивной мощности: ≤ 50% от мин. емкости конденсатора, время переключения конденсатора: ≥ 10 с, может быть установлено в диапазоне от 10 с до 180 с
Параметр надежности	Точность управления: 100%, допустимое количество переключений: 1 миллион раз, скорость затухания емкости конденсатора во время работы: ≤ 1% / год, скорость затухания переключения емкости конденсатора: ≤ 0,1% / 10 000 раз
Защитная функция	Защита от перенапряжения, защита от пониженного напряжения, защита от короткого замыкания, защита от перегрузки по току, защита от гармоник, защита от перегрева, защита от сбоев привода
Стандарт	ГБ/Т15576-2008
Возможность мониторинга связи
Интерфейс связи	RS485
Протокол связи	Протокол Modbus/DL645

Технические характеристики и паспорта

Отключающая способность 6 кА, 15 кА основные характеристики и паспорта продукции

Компенсация метод	Спецификация	Конденсатор оцененный напряжение (В)	Номинальная мощность (квар)	измерение (ШхГхВ) мм	Монтаж измерение (Вт)1хD1) мм
три фазы компенсация	VMYBAGB- ■ ■ /450/10(5+5)	450	10	80×395×215	50×375
	VMYBAGB- ■ ■ /450/15(10+5)	450	15	80×395×235	50×375
	VMYBAGB- ■ ■ /450/20(10+10)	450	20	80×395×235	50×375
	VMYBAGB- ■ ■ /450/30(15+15)	450	30	80×395×315	50×375
	VMYBAGB- ■ ■ /450/30(20+10)	450	30	80×395×315	50×375
	VMYBAGB- ■ ■ /450/40(20+20)	450	40	80×395×315	50×375
	VMYBAGB- ■ ■ /450/50(25+25) ★	450	50	80×395×345	50×375
	VMYBAGB- ■ ■ /450/60(30+30) ★	450	60	80×395×345	50×375
расщепленная фаза компенсация	VMYBAFB- ■ ■ /250/5	250	5	80×395×215	50×375
	VMYBAFB- ■ ■ /250/10	250	10	80×395×215	50×375
	VMYBAFB- ■ ■ /250/15	250	15	80×395×235	50×375
	VMYBAFB- ■ ■ /250/20	250	20	80×395×265	50×375
	VMYBAFB- ■ ■ /250/25	250	25	80×395×315	50×375
	VMYBAFB- ■ ■ /250/30	250	30	80×395×315	50×375
смешанный компенсация	VMYBAGB-H- ■ ■ /450/5+250/5	450/250	△ 5 + YN 5	86×395×248	50×375
	VMYBAGB-H- ■ ■ /450/10+250/5	450/250	△ 10 + YN 5	86×395×278	50×375
	VMYBAGB-H- ■ ■ /450/10+250/10	450/250	△ 10 + YN 10	86×395×278	50×375
	VMYBAGB-H- ■ ■ /450/15+250/15	450/250	△ 15 + YN 15	86×395×358	50×375
	VMYBAGB-H- ■ ■ /450/20+250/20 ★	450/250	△ 20 + YN 20	86×395×278	50×375
	VMYBAGB-H- ■ ■ /450/25+250/25 ★	450/250	△ 25 + 25 лет	86×395×438	50×375
	VMYBAGB-H- ■ ■ /450/30+250/30 ★	450/250	△ 30 + YN 30	86×395×438	50×375

Пример: VMYBAGB- ■ ■ / 450/10 (5 + 5), ■ ■ - означает категорию программы.
При наличии контроллера серии VMYBAGB-H со смешанной компенсацией можно использовать только контроллер JKGHY-Z.
* Примечание: ★ Отключающая способность 6кА

Отключающая способность 35 кА Основные характеристики и паспорта продукции

Компенсация метод	Спецификация	Конденсатор оцененный напряжение (В)	Номинальная мощность (квар)	измерение (ШхГхВ) мм	Монтаж измерение (Вт)1хD1) мм
три фазы компенсация	VMYBAGB-35H ■ ■ /450/30(20+10)	450	30	85×390×350	50×375
	VMYBAGB-35H ■ ■ /450/40(20+20)	450	40	85×390×350	50×375
	VMYBAGB-35H ■ ■ /450/50(30+20)	450	50	103×398×365	70×375
	VMYBAGB-35H ■ ■ /450/60(30+30)	450	60	103×398×365	70×375
	VMYBAGB-35H ■ ■ /450/60(40+20)	450	60	103×398×365	70×375
	VMYBAGB-35H ■ ■ /450/70(40+30)	450	70	103×398×405	70×375
расщепленная фаза компенсация	VMYBAFB-35H ■ ■ /250/10	250	10	85×390×250	50×375
	VMYBAFB-35H ■ ■ /250/20	250	20	85×390×300	50×375
	VMYBAFB-35H ■ ■ /250/30	250	30	85×390×350	50×375
	VMYBAFB-35H ■ ■ /250/10+5	250	15	103×398×305	70×375
	VMYBAFB-35H ■ ■ /250/10+10	250	20	103×398×305	70×375
	VMYBAFB-35H ■ ■ /250/20+10	250	30	103×398×365	70×375
	VMYBAFB-35H ■ ■ /250/20+20	250	40	103×398×365	70×375

* Примечание:
Серия с расщепленной фазой компенсации (встроены 2 набора конденсаторов). При оснащении контроллером можно использовать только контроллер JKGHY-Z.

Аксессуары (приобретаются дополнительно)

Вторичный трансформатор тока

Имя	Тип	Соответствующий выбор
Вторичный ток трансформатор	трехфазная компенсация	Трехфазный компенсационный конденсатор в качестве ведущего
	разделенная фаза (смешанная) тип компенсации	Конденсатор компенсации расщепленной фазы в качестве ведущего устройства

Кабель связи

Спецификация	длина	картинка	использование
W20	20см		Соединение двух смежных интеллектуальных конденсаторы
W80	80см		Соединение верхнего и нижнего слоев интеллектуальные конденсаторы
W260	260см		Подключение интеллектуальных конденсаторов в основной и вспомогательный шкаф
D300-W	300см		Подключение интеллектуального конденсатора и контроллер

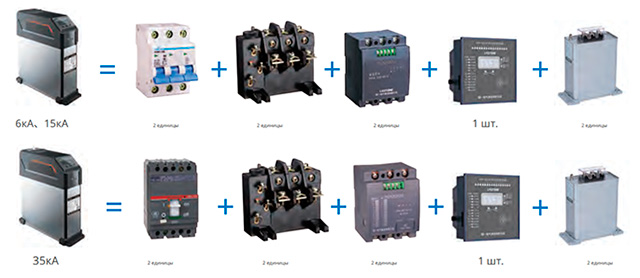

Функциональная диаграмма эквивалентности

Инструкция по заказу

Необходимо указать номинальное напряжение, номинальную мощность, трехфазную компенсацию/компенсацию разделенной фазы, область применения и другие параметры.

Например: VMYBAGB- / 450/30 (20 + 10) 200 единиц

Серия VMYBAGB, Номинальное напряжение конденсатора: 450 В, номинальная мощность: 30 кВАр, количество: 200 шт

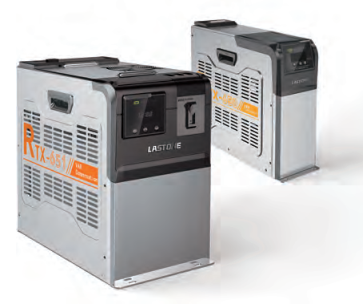

Интеллектуальный комбинированный антигармонический низковольтный силовой конденсатор серии VMF

Интеллектуальный комбинированный антигармонический низковольтный силовой конденсатор серии VMF

Интеллектуальный комбинированный антигармонический низковольтный силовой конденсатор серии VMF представляет собой новый интегрированный модуль для компенсации реактивной мощности, который применяется в распределительных сетях низкого напряжения 0,4 кВ для экономии энергии, подавления гармоник и повышения коэффициента мощности вместо традиционного оборудования компенсации реактивной мощности, состоящего из контроллера, предохранителя, переключателя, фильтрующего реактора и силового конденсатора.

Он в основном предназначен для ситуации, когда в электросети присутствует высокая гармоника и традиционные конденсаторы не могут работать. Он может не только обеспечить компенсацию реактивной мощности, улучшить коэффициент мощности, но и ограничить влияние соответствующей гармоники на конденсатор и улучшить качество электроэнергии.

В электроустановках, где основная гармоника составляет 5 и более раз, должно быть установлено 7% реакторов, а где основная гармоника составляет 3 и более раз, должно быть установлено 14% реакторов.

Модели и значения

VMF	B	A - ■	K - ■■ - A		/ ■ / ■ / ■
|	|	|          |	|            |	|	|	|	|
1	2	3         4	5           6	7	8	9	10

Нет.	Имя	Значение
1	Корпоративный код	VMF
2	Номер конструкции	B
3	Автоматическое управление	A
4	Метод компенсации	F: компенсация расщепленной фазы G: трехфазная компенсация
5	антигармонический	K
6	Категория процедуры	трехфазная компенсация: 525/480, компенсация разделенной фазы: 300/280
7	тип коробки	Без отметки: вертикальный тип
8	Номинальное напряжение конденсатора (В)
9	Номинальная мощность (кВАр)
10	Коэффициент реактивного сопротивления (%)	7%/14%

* Примечание: Изделия серии VMFBAGK должны быть оснащены устройством измерения и управления компенсацией реактивной мощности JKGHYBA580-I.

Технические параметры

Нормальные условия работы и монтажа
Температура окружающей среды	- 25℃ ~ +55℃
Относительная влажность	Относительная влажность ≤ 50% при 40℃; ≤ 90% при 20℃
Высота	≤ 2000м
Условия окружающей среды	отсутствие вредных газов и паров, отсутствие токопроводящей или взрывоопасной пыли, отсутствие сильной механической вибрации
Состояние питания
Номинальное напряжение	380В±20%
Номинальная частота	50 Гц (45 Гц 〜 55 Гц)
THDv	КНИ ≤ 5%
THDi	КНИ ≤ 20%
Производительность
Допуск измерения	Напряжение: ≤ ±0,5% (0,8~1,2Un), ток: ≤ ±0,5% (0,2~1,2In), активная мощность: ≤ ±2%, коэффициент мощности: ≤ ±1%, температура: ±1℃
Защитная толерантность	Напряжение: ≤ ±1%， ток: ≤ ±1%， температура: ±1℃， время: ±0,1с
Реактивная компенсация параметры	Допуск компенсации реактивной мощности: ≤ 50% от мин. емкости конденсатора, время переключения конденсатора: ≥ 10 с, может быть установлено в диапазоне от 10 с до 180 с
Параметр надежности	Точность управления: 100%, допустимое количество переключений: 1 миллион раз, скорость затухания емкости конденсатора во время работы: ≤ 1% / год, скорость затухания переключения емкости конденсатора: ≤ 0,1% / 10 000 раз
Защитная функция	Защита от перенапряжения, защита от пониженного напряжения, защита от короткого замыкания, защита от перегрузки по току, защита от гармоник, защита от перегрева, защита от сбоев привода
Стандарт	ГБ/Т15576-2008
Возможность мониторинга связи
Интерфейс связи	RS485
Протокол связи	Протокол Modbus/DL645

Технические характеристики и паспорта

VMFBAGK/VMFBAFK (5-40)квар

Компенсация тип	7% спецификация	14% спецификация	Оценено мощность (квар)	измерение (ШхВхГ) мм	Монтаж измерение (Ш1хГ1)
три фазы компенсация	480/50/7%	525/50/14%	50	150×533×447	100×515
	480/40/7%	525/40/14%	40	150×533×407	100×515
	480/30/7%	525/30/14%	30	150×533×407	100×515
	480/20/7%	525/20/14%	20	150×533×357	100×515
	480/10/7%	525/10/14%	10	150×533×357	100×515
расщепленная фаза компенсация	280/40/7%	300/40/14%	40	150×533×447	100×515
	280/30/7%	300/30/14%	30	150×533×407	100×515
	280/25/7%	300/25/14%	25	150×533×407	100×515
	280/20/7%	300/20/14%	20	150×533×407	100×515
	280/15/7%	300/15/14%	15	150×533×357	100×515
	280/10/7%	300/10/14%	10	150×533×357	100×515
	280/5/7%	300/5/14%	5	150×533×357	100×515

VMFBAGK-A коробчатого типа (40-70)квар

Тип компенсации	7% спецификация	14% спецификация	Оценено мощность (квар)	измерение (ШхВхГ) мм	Монтаж измерение (Ш1хГ1)
три фазы компенсация	480/70/7%	525/70/14%	70	150×533×447	100×515
	480/60/7%	525/60/14%	60	150×533×407	100×515
	480/50/7%	525/50/14%	50	150×533×407	100×515

* например: VMFBAGK ■■ - A / 480 / 40 / 7%, ■■ - это категория индивидуальной программы, - A - это тип коробки, с двумя ступенями внутри.

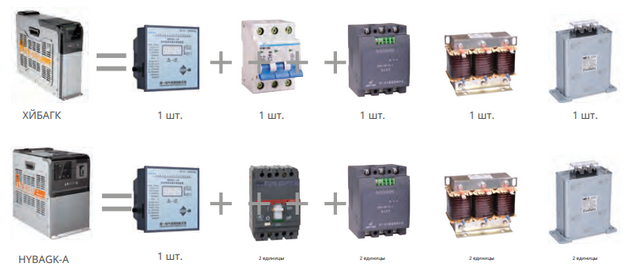

Функциональная диаграмма эквивалентности

Инструкция по заказу

Пользователь должен указать номинальное напряжение изделия, номинальную мощность, трехфазную компенсацию или компенсацию разделенной фазы и т. д.
Пользователи пытаются предоставить некоторые характеристики места использования.
