Автоматический регулятор реактивной мощности Novar 314RS

pea.ru » Конденсаторные установки » Регуляторы Novar для компенсации реактивной мощности » Автоматический регулятор реактивной мощности Novar 314RS

Автоматический регуляторй реактивной мощности Novar 314RS

Описание Тех. информация Аксессуары Похожие товары

Общие сведения о Novar 314RS

Novar 314RS

Руководство по эксплуатации
Novar 314RS

Регулятор реактивной мощности Novar 314RS – это полностью автоматический прибор, осуществляющий оптимальное управление компенсацией реактивной мощности. Регуляторы оснащены точными измерительными контурами тока и напряжения, высокая точность определения как актуальной эффективной величины тока, так и косинуса достигается за счет цифровой обработки измеренных величин. Приборы осуществляют вычисление основной гармонической составляющей активного и реактивного тока алгоритмом FFT. Инсталляция прибора полностью автоматизирована. Регулирование протекает во всех четырех квадрантах комплексной плоскости (U,I). Регулятор предназначен для сетей с номинальной частотой 50 или 60 Гц.

Технические характеристики Novar 314RS

Параметры	Novar 314RS
Требуемый косинус	0,80инд до 0,80емк.
Измерительное напряжение (гальванически разделено)	От 100 до 690 В перем.+10/-20%, 50/60 Гц
Входное сопротивление измерительного контура напряжения	> 200 kОм
Измерительный ток (гальванически разделен)	0,01 до 7,5A
Входное сопротивление токового входа (эквивалентное)	< 10 mOhm
Точность измерения тока (эффективного значения и 1. гармоники)	±1% ±0,01A
Точность измерения величин гармоник и коэффициента нелинейных искажений	±10%
Количество выходных реле	8
Размеры	Лицевая панель – 144 x 144 mm, монтажная глубина – 80 mm
Вес	1 кг
Купить / узнать цену	Novar 314RS
	Все характеристики

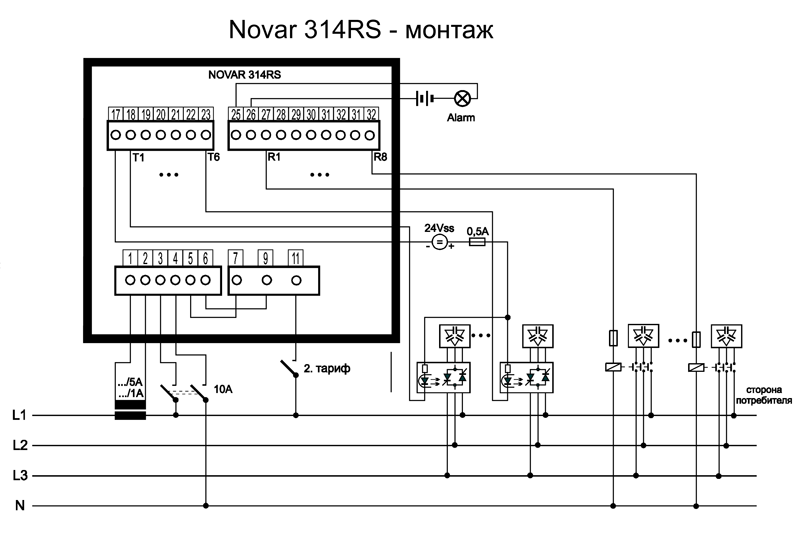

Установка и подключение

Установку и подключение оборудования должен выполнять только квалифицированный персонал. Все технические стандарты и нормы должны быть соблюдены. Перед подключением устройства убедитесь, что все соединительные провода обесточены.

Технические характеристики Novar 314RS

Параметры	Novar 314RS
Требуемый косинус	0,80инд до 0,80емк.
Время включения/скорость регулирования	От 5 до 1200 секунд
Время блокировки повторного включения релейной секции	От 5 до 1200 секунд
Скорость регулирования транзисторной секции	От 1 до 5 регул. возд. за секунду
Время блокировки повторного включения транзисторных выходов	От 0,2 до 10 секунд
Ток наименьшего конденсатора (величина C/k, пересчитанная на первичную сторону ИТТ)	(0,01 – 2А) х коэфф.ИТТ
Допустимый косинус при дроссельном регулировании	0,80инд до 0,80емк.
Установка величин ступеней	Автоматически или вручную
Установка способа подключения	Автоматически или вручную
Измерительное напряжение (гальванически разделено)	От 100 до 690 В перем.+10/-20%, 50/60 Гц
Входное сопротивление измерительного контура напряжения	>200 kOhm
Измерительный ток (гальванически разделен)	0,01 до 7,5A
Входное сопротивление токового входа (эквивалентное)	< 10 мОм
Точность измерения тока (эффективного значения и 1. гармоники)	±1% ±0,01A
Точность измерения величин гармоник и коэффициента нелинейных искажений	±10%
Количество транзисторных выходов	6
Нагрузочная способность выходных транзисторов	max. 30V ss / 50 mA
Количество выходных реле	8
Нагрузочная способность выходов	250 В переем. / 4 A
Нагрузочная способность выхода Alarm	250 В переем. / 4 A
Вход для задания второго тарифа (гальванически отделен)	входное сопротивление – < 200 kΩ, диапазон неактивного уровня – от 0 до 50 V переменного, диапазон активного уровня – от 80 до 280 V переменного
Напряжение питания	230(115) В перемен. +10/-20%, 50/60 Гц
Потребляемая мощность	max. 10 VA
Стойкость изоляции ( t = 1 мин.)
Между внутренними цепями прибора и входами питания, измерительными тока и напряжения	5250 В пост
Между внутренними цепями прибора и выходами	3250 В пост.
Между внутренними цепями прибора и входом/выходом дистанционной коммуникации	720 В пост.
Категория перенапряжений	II по EN 61010-1
Скорость передачи	9600 Бод
Интерфейс	RS-232/RS-485, гальванически разделены
Максимальное количество приборов на одной линии	1/32
Максимальная удаленность двух узлов	30 м/1200 м
Производственное помещение	Класс С1 по IEC 654-1
Температура рабочая	-40° ÷ +60° C
Относительная влажность	От 5 до 100 %
Излучение	EN 50081-2 EN 55011 , класс A EN 55022 , класс A (прибор не предназначен для применения в быту)
Стойкость	EN 61000-6-2
Излучение, стойкость	EN 61326-1
Размеры	Лицевая панель – 144 x 144 mm, монтажная глубина – 80 mm, монтажное отверстие – 138 x 138 mm
Купить / узнать цену	Novar 314RS

Руководство по экплуатации Novar 314RS

pdf Novar 314RS
