Регуляторы реактивной мощности Novar 1106/1114, Novar 1206/1214 – это полностью
автоматические приборы, осуществляющие оптимальное управление компенсацией
реактивной мощности. Измерительный контур напряжения у приборов Novar-1106/1114 присоединен к клеммам питающего напряжения, а у приборов Novar-1206/1214 он гальванически отделен и позволяет
подключать к нему переменное напряжение от 45 до 760 V. Частота сетевого напряжения может лежать в пределах от 43 до 67 Гц. Полностью автоматизированная инсталляция прибора. Novar-1106/1206 поставляется с шестью выходными реле, а Novar-1114/1214 – с четырнадцатью выходными
реле. Регуляторы ряда Novar 12xx имеют дополнительно гальванически отделенный вход измерительного напряжения и вход для выбора второго тарифа.
Технические характеристики Novar 1106/1114, Novar 1206/1214
Параметры
Novar 1106/1114
Novar 1206/1214
Требуемый косинус
0,80инд до 0,80емк.
Напряжение питания (базовое исполнение)
90÷275 Vпер. 43÷67Hz,7VA
90÷275 Vпер.(43÷67 Hz) или 100÷300 Vпост., 7VA
Точность измерения напряжения
± 1% от диапазона ± 1 разряд
Максимальная перегрузка
70 A / 1 секунда; максимальная кратность повторения
> 5 минут
Входное сопротивление токового входа/максимальная мощность потерь
< 10 mOhm / 0,5 VA
Точность измерения тока
диапазон 0,5 ÷ 7A
диапазон 0,02 ÷ 0,5 A
диапазон 0,002 ÷ 0,02A
± 0,02A ± 1 разр
± 0,002A ±1разр
± 0,0005A ± 1 разряд
Количество выходных реле
6/14
Температура рабочая
-40° ÷ +60°C
Относительная влажность
5 ÷ 100%
Размеры
Лицевая панель – 106 x 106 mm, монтажная глубина – 58 mm
Лицевая панель – 144 x 144 mm, монтажная глубина – 80 mm, монтажное отверстие – 138+1 x 138+1 mm

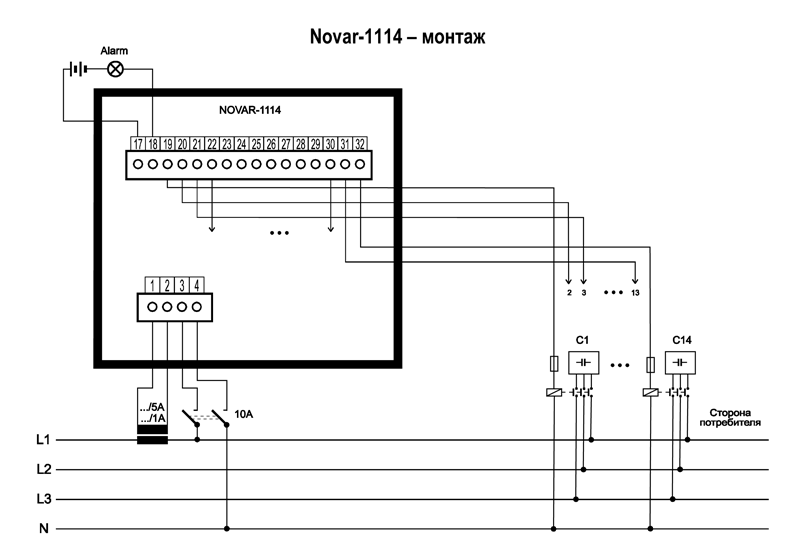

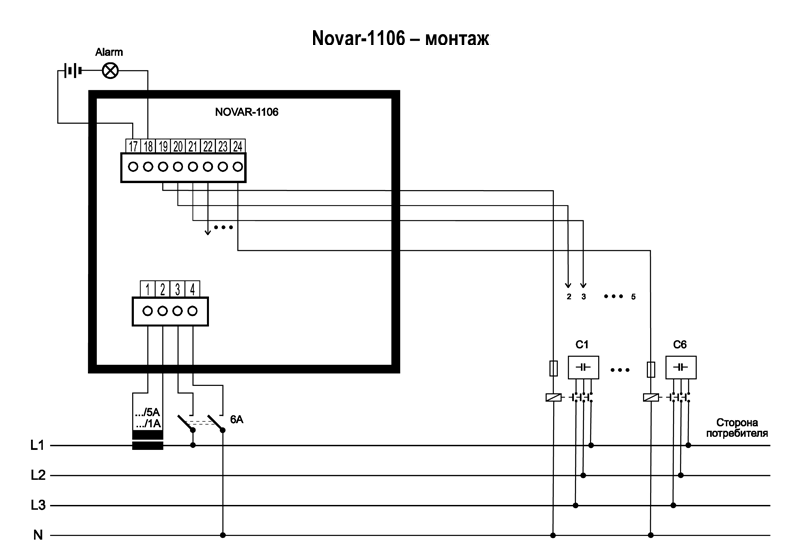

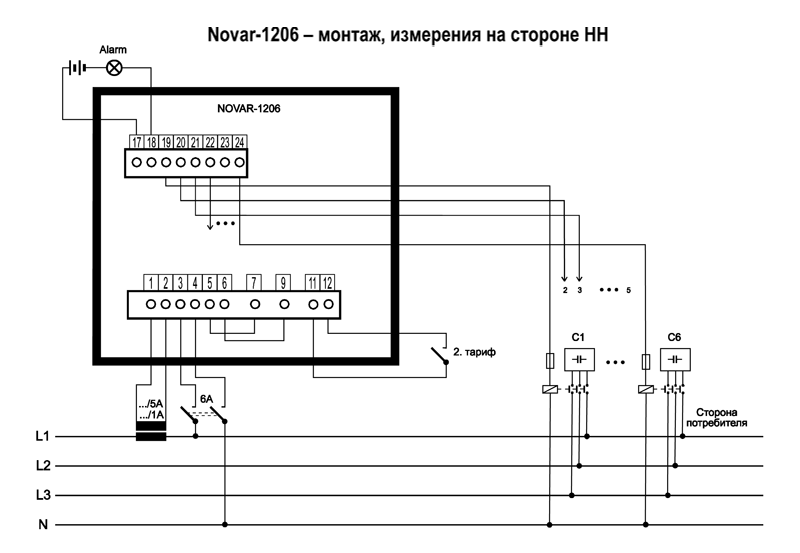

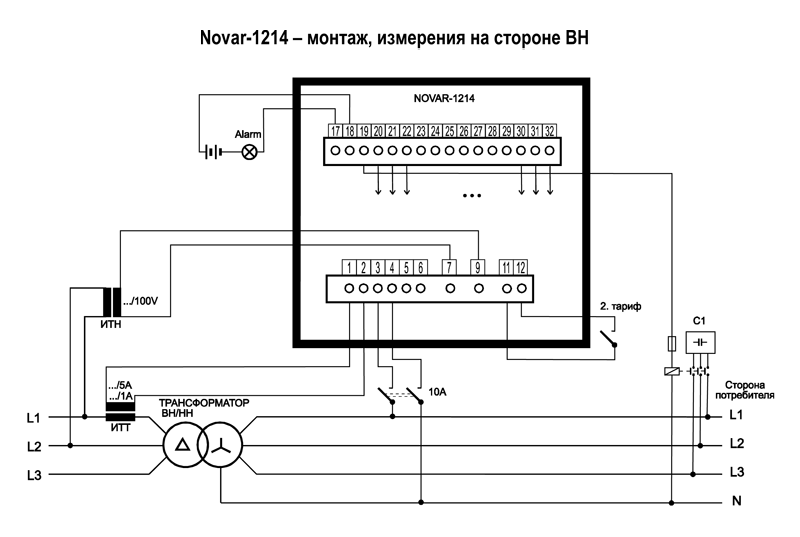

Установку и подключение оборудования должен выполнять только квалифицированный персонал. Все технические стандарты и нормы должны быть соблюдены. Перед подключением устройства убедитесь, что все соединительные провода обесточены.
Технические характеристики Novar 1106/1114, Novar 1206/1214
Параметры
Novar 1106/1114
Novar 1206/1214
Требуемый косинус
0,80инд до 0,80емк.
Время включения/скорость
регулирования
от 5 до 1200 секунд
Время блокировки повторного
включения
от 5 до 1200 секунд
Ток наименьшего конденсатора
(0,002 ÷ 2 A) x коэфф.ИТТ
Установка величин ступеней
Автоматически или вручную
Установка способа подключения
Автоматически или вручную
Напряжение питания
90÷275 Vпер. 43÷67Hz,7VA
90÷275 Vпер.(43÷67 Hz) или 100÷300 Vпост., 7VA
Измерительное напряжение
Совпадает с напряжением питания
57,7 ÷ 690 Vпер.+10/-20%, 43 ÷ 67 Hz
Точность измерения напряжения
± 1% от диапазона ± 1 разряд
Входное сопротивление измерительного контура
напряжения
–
>800 kOhm
Реакция на исчезновение измерительного напряжения/сигнал второго тарифа(отключение
выходов)
<= 20 ms
Измерительный ток (гальванически разделен)
0,002 ÷ 7 A
Максимальная перегрузка
70 A / 1 секунда; максимальная кратность повторения
> 5 минут
Входное сопротивление токового входа/максимальная мощность потерь
< 10 mOhm / 0,5 VA
Точность измерения тока
диапазон 0,5 ÷ 7A
диапазон 0,02 ÷ 0,5 A
диапазон 0,002 ÷ 0,02A
± 0,02A ± 1 разр
± 0,002A ±1разр
± 0,0005A ± 1 разряд
Максимальная угловая ошибка при измерении косинуса и мощностей
±1° при I > 3% диапазона, иначе ±3°
Точность измерения гармоник тока и THD
±5 % ± 1 разряд (при U, I > 10% диапазона)
Диапазон измерения температуры/точность
-30 ÷ 60°C, ± 5°C
Количество выходных реле
6/14
Нагрузочная способность выходных реле (базовое исполнение)
Переменное 250 V / 4 A, постоянное 110 V / 0,3 A
Вход для переключения тарифа (гальванически не отделен, для подключения изолированного контакта или оптрона)
–
постоянное 30 V/5 мA
Категория перенапряжений, степень загрязнения для напряжения до 300 Vперем
