Конденсаторные контакторы EKF

Контакторы EKF

Контактор для конденсатора КМЭК PROxima это специализированный контактор двухступенчатого включения для коммутации конденсаторов в установках компенсации реактивной мощности (УКРМ). Контакторы КМЭК EKF PROxima состоят из корпуса, закрепленных в нем двух рядов неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. На первом ряду контактов с коммутированы зарядные резисторы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМЭК. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает сначала верхнюю группу контактов и через 0,1-0,2 секунды вторую, силовую группу контактов. При этом пусковой ток конденсаторов гаситься на резисторах. При отключении напряжения с катушки управления пружина размыкает контакты. Возможна коммутация алюминиевым и медным проводом.

Технические характеристики EKF

Характеристика КМЭК 10 КМЭК 12 КМЭК 15 КМЭК 20 КМЭК 25 КМЭК 30 КМЭК 40 КМЭК 50 КМЭК 75
Номинальная
мощность,
кВар
230 В 5 6,7 8,5 11 14 20 25 29 38
400-440 В 10 15,5 15 20 25 30 40 50 75
660-690 В 15 18 22 30 35 40 58 70 105
Номинальный рабочий ток Ie / AC-6b при 400 В, А 14 18 22 29 36 44 58 72 108
Номинальный рабочий ток Ith при 400В, А 25 25 30 40 60 60 85 100 150
Максимальный допустимый пиковый ток I≤200Ie
Номинальное напряжение изоляции Ui, В 690 1000
Номинальное импульсное
выдерживающее напряжение, Uimp, кВт
8
Степень защиты IP 20
Максимальные значения защитных
плавких предохранителей:
основная цепь gL/gG, А
вспомогательная цепь, A


25
16


35
16


50
16


60
16


63
16


80
16


100
16


125
16


160
16
Частота коммутационных операций, вкл/ч 240 120 100
Коммутационная износостойкость, циклов 250 000 175 000 125 000 100 000

Габаритные и установочные размеры EKF

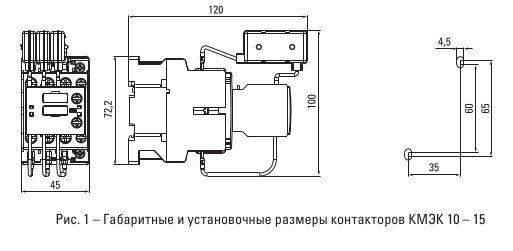

Рис. 1 – Габаритные и установочные размеры контакторов КМЭК 10 – 15

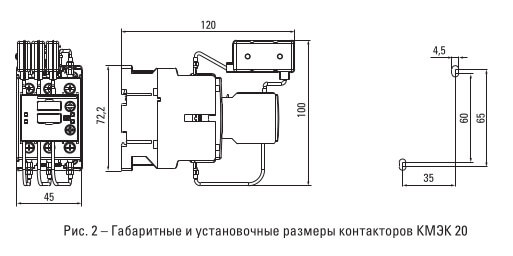

Рис. 2 – Габаритные и установочные размеры контакторов КМЭК 20

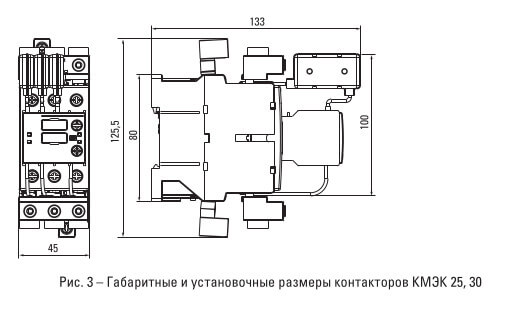

Рис. 3 – Габаритные и установочные размеры контакторов КМЭК 25, 30

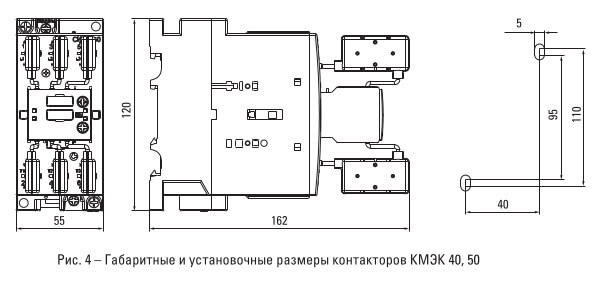

Рис. 4 – Габаритные и установочные размеры контакторов КМЭК 40, 50

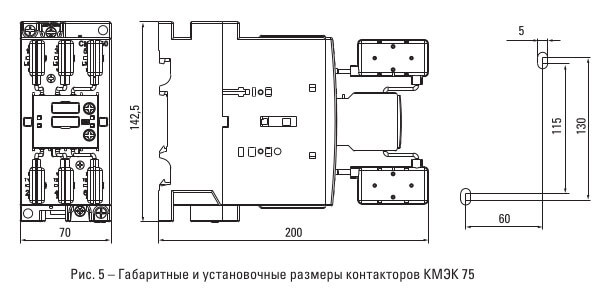

Рис. 5 – Габаритные и установочные размеры контакторов КМЭК 75
