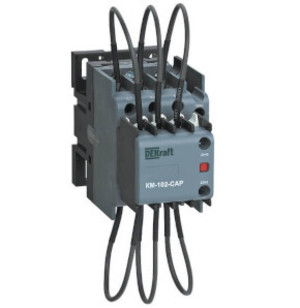

Контакторы конденсаторные КМ-102-САРКонтакторы КМ-102-CAP предназначены для замыкания и размыкания электрических цепей батарей конденсаторов и рассчитаны на напряжение переменного тока 50/60 Гц до 400 В.
Контакторы конденсаторные, имея в своем составе блок контактов с гасящими резисторами, которые замыкаются на миллисекунды раньше главных контактов, позволяют ограничивать пусковой ток, возникающий при включении конденсаторов к цепи.
Каждый контактор имеет встроенные дополнительные контакты, количество и тип которых зависит от заказа. Сфера примененияКонтакторы КМ-102-CAP предназначены для использования в установках и щитах компенсации реактивной мощности (КРМ) централизовано на объектах или непосредственно у потребителей с низким коэффициентом мощности.
При необходимости автоматического управления конденсаторной установкой контакторы КМ-102-САР подключаются к регулятору реактивной мощности КР-101. Основные технические характеристики главной цепи
| Параметр / Типоразмер аппарата |
КМ-102-CAP-12 |
КМ-102-CAP-20 |
КМ-102-CAP-25 |
КМ-102-CAP-30 |
КМ-102-CAP-50 |
КМ-102-CAP-60 |
| Соответствие стандартам |
ГОСТ IEC 60947-4-1, ГОСТ IEC 60947-5-1 |
| Количество полюсов |
3 |
| Номинальное рабочее напряжение Ue, В |
380/400 |
| Номинальное напряжение изоляции Ui, В |
690 |
| Номинальное импульсное напряжение Uimp, кВ |
6 |
| Условный тепловой ток на открытом воздухе Ith, А |
25 |
32 |
43 |
63 |
95 |
125 |
| Номинальный рабочий ток Ie при 380/400 В (АС-6b), А |
17 |
23 |
29 |
43 |
63 |
87 |
| Ном. мощность конденсатора Qn, кВАр |
|
| 220/230 В (АС-6b) |
6 |
10 |
15 |
18 |
30 |
35 |
| 380/400 В (АС-6b) |
12 |
20 |
25 |
30 |
50 |
60 |
| Пусковой ток, А |
≤35 |
≤55 |
| Механическая износостойкость, х10000 циклов В-О |
100 |
| Коммутационная износостойкость, х10000 циклов В-О |
15 |
12 |
| Частота операций в час |
300 |
120 |
| Степень защиты |
IP20 |
| Предельное усилие затяжки клеммных зажимов, Н·м |
1,2 |
1,8 |
1,8 |
5 |
9 |
9 |
| Диапазон рабочей температуры, °С |
-25 ~ +50 |
| Диапазон температуры хранения, °С |
-25 ~ +55 |
Технические характеристики катушки управления
| Параметр |
Значение |
| Номинальное напряжение катушки Us, В |
110, 220/230, 380/400 |
| Номинальная частота катушки, Гц |
50/60 |
| Напряжение удержания, В |
85%~110%Us |
| Напряжение срабатывания, В |
20%~75%Us |
Технические характеристики дополнительных контактов
| Параметр |
Значение |
| Комбинации дополнительных контактов |
11, 20, 02, 12, 21 |
| Номинальное напряжение, В |
500 |
| Номинальное напряжение изоляции, В |
690 |
| Условный тепловой ток на открытом воздухе Ith, А |
10 |
| Номинальный рабочий ток Ie, А |
220 В АС-15 |
1,6 |
| 380 В АС-15 |
0,95 |
| 220 В DС-13 |
0,15 |
| Номинальная мощность, А |
АС-15 |
3600 ВА – замыкание, 360 ВА - размыкание |
| АС-13 |
33 Вт |
| Минимально допустимая нагрузка |
24 В, 10 мА |

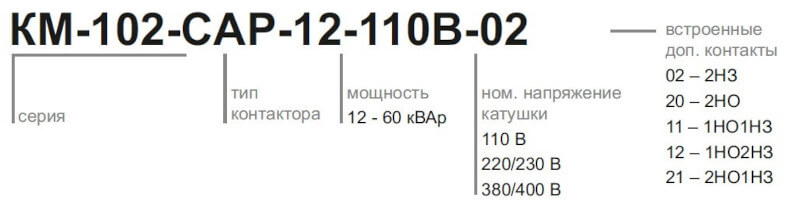

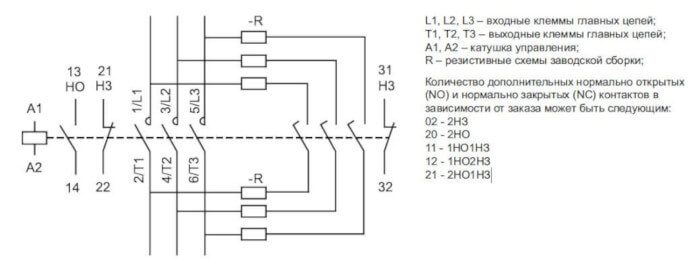

СхемаРис 1. Структура условного обозначения | Рис 2. Электрическая схема | |
|
|
