Что определяет конструкция установки КРМ

Установка КРМ-0,4 — конденсаторная установка для компенсации реактивной мощности в сетях 0,4 кВ. Её конструкция определяет не только внешний вид, но и то, где и как установку можно разместить и как она будет обслуживаться.

Этот раздел описывает исполнение шкафа, состав оборудования внутри него и условия размещения. Перед выбором установки важно понимать: одинаковые по мощности конденсаторные установки могут иметь разное исполнение корпуса и разный способ охлаждения — и это влияет на возможность установки на конкретном объекте.

Корпус и степень защиты

Установка выполняется в виде сборного металлического шкафа одностороннего обслуживания, окрашенного порошковой эмалью. Степень защиты от внешних воздействий — не ниже IP 31.

ХарактеристикаЧто означает
Сборный шкафКорпус собирается из отдельных элементов, а не выполняется цельносварным
Одностороннее обслуживаниеДоступ ко всем элементам — с одной стороны, фасадной. Шкаф размещается в ряд или у стены; проход сзади не требуется
Порошковая эмальПокрытие наносится в виде порошка и полимеризуется при нагреве — устойчивее к механическим повреждениям и коррозии, чем обычная окраска
IP 31Защита от проникновения твёрдых частиц размером более 2,5 мм и от вертикально падающих капель воды
IP 31 — это защита от капель, падающих вертикально, но не от брызг с других направлений и не от струй воды. Поэтому установка размещается в закрытом помещении: в цехе, на подстанции, в электрощитовой. Для размещения на улице или в помещениях с повышенной влажностью требуется другое исполнение корпуса — этот параметр уточняется при заказе.

Состав оборудования внутри шкафа

Внутри корпуса состав оборудования зависит от типа конденсаторной установки: регулируемая она или нерегулируемая.

КомпонентНазначение
Выключатель-разъединительСоздание видимого разрыва цепи — отключение установки для обслуживания и визуальное подтверждение отсутствия напряжения
Конденсаторные батареиОсновной элемент: вырабатывают реактивную мощность, компенсируя её потребление нагрузкой
КонтакторыКоммутация ступеней конденсаторов. В регулируемых установках через них подключаются и отключаются отдельные секции
ПредохранителиЗащита конденсаторных батарей от токов короткого замыкания
Вентилятор принудительного охлажденияОтвод тепла из корпуса

Монтаж компонентов выполняется на основе клемм, кабелей и медных шин требуемого сечения. Металлические шасси заземляются.

Видимый разрыв цепи — требование электробезопасности. Выключатель-разъединитель должен обеспечивать разрыв, который виден глазом, а не только отключение аппаратом скрытой конструкции. Это позволяет персоналу убедиться в отсутствии напряжения перед началом работ.

Органы управления на лицевой панели

На лицевой панели (двери) корпуса размещаются:

  • автоматический регулятор реактивной мощности — управляет ступенями конденсаторов, поддерживая заданное значение cos φ;
  • ручка (привод) выключателя-разъединителя — ручное отключение установки.

Размещение регулятора на двери означает, что контролировать работу установки и снимать показания можно, не открывая шкаф. Это упрощает эксплуатацию и снижает риск при обходе.

Система принудительной вентиляции

На крыше корпуса расположен вытяжной вентилятор. Система принудительной вентиляции включается автоматически при достижении внутренней температурой шкафа значения +35 °C.

Наличие автоматики здесь принципиально: вентилятор не работает постоянно, а включается только при необходимости. Это экономит ресурс двигателя вентилятора и снижает попадание пыли внутрь шкафа в холодное время.

Почему охлаждение обязательно. Конденсаторы выделяют тепло при работе, а их ресурс зависит от рабочей температуры: перегрев ведёт к ускоренной деградации и выходу из строя. Автоматическая вентиляция при +35 °C поддерживает температуру внутри шкафа в допустимых пределах.

Исполнение по способу размещения

Способ размещения зависит от мощности установки. Это разделяет линейку на два исполнения:

МощностьИсполнение корпусаКак размещается
до 200 кВАрНапольный корпус с креплениями на задней стенкеНавесное — может крепиться на стену; при этом остаётся напольным изделием, то есть требует опоры
свыше 200 кВАрНапольный корпусНапольное — устанавливается на полу

Для установок до 200 кВАр наличие креплений на задней стенке даёт гибкость: одну и ту же установку можно поставить на пол или закрепить на стене в зависимости от свободного места.

Схема подключения

Схема подключения установки приведена в технической части этого раздела. Она показывает, как установка включается в сеть объекта относительно вводного аппарата и нагрузки: конденсаторная установка подключается параллельно нагрузке, а не последовательно с ней.

Что нужно для подбора установки

Направьте параметры объекта:

  • требуемая мощность установки в квар — по расчёту реактивной мощности;
  • напряжение сети;
  • требуется ли регулирование: автоматическое или нерегулируемая установка;
  • расчётный ток и параметры вводного аппарата объекта;
  • место установки: цех, электрощитовая, подстанция;
  • условия в помещении: температура, влажность, запылённость;
  • доступное место и способ размещения — напольное или навесное;
  • требуемое исполнение корпуса и степень защиты, если условий IP 31 недостаточно;
  • нужен ли вывод данных о работе установки в систему управления.

По этим данным подберём установку нужной мощности и исполнения. Компания «НПО Промэлектроавтоматика» изготавливает установки КРМ-0,4, выполняет расчёт реактивной мощности, подбор, поставку, монтаж и сервисное обслуживание.

УСТАНОВКИ КРМ-0,4 (УКМ-58). КОНСТРУКЦИЯ

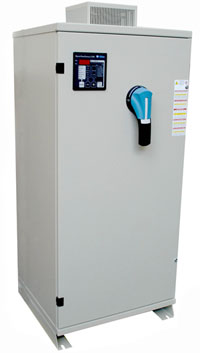

Установка выполняется в виде сборного металлического шкафа одностороннего обслуживания, окрашенного порошковой эмалью и имеющего степень защиты от внешних воздействий не ниже IP 31. Внутри шкафа (корпуса) в зависимости от типа конденсаторной установки (регулируемые и нерегулируемые) располагаются: выключатель-разъеденитель (для создания видимого разрыва цепи), конденсаторные батареи, контакторы, предохранители и вентилятор (принудительное охлаждение). Монтаж компонентов осуществлен на основе клемм, кабелей и медных шин нужного сечения, металлические шасси заземляются. На лицевой панели (двери) корпуса размещаются автоматический регулятор реактивной мощности и ручка (привод) выключателя-разъеденителя. На крыше корпуса расположен вытяжной вентилятор (система принудительной вентиляции. Включается автоматически при достижении внутренней температурой шкафа значения  +35°С).

Установки  мощностью до 200 кВАр монтируются в напольных корпусах, имеющих на задней стенке крепления для настенного размещения (навесное исполнение). Установки мощностью свыше 200 кВАр – в напольных корпусах (напольное исполнение).

Регулируемые (автоматические) конденсаторные установки КРМ-0,4 (УКМ-58) изготавливаются по «модульному» принципу. Требуемая общая мощность установки «набирается» путем суммирования мощностей модулей - групп конденсаторов производства НПО «ПромЭлектроАвтоматика» используются модули мощностью от 3,25 до 200 кВАр). Такое исполнение позволяет при необходимости (например, при расширении производства или изменении конфигурации электросети) изменять мощность конденсаторной установки силами обслуживающего персонала, при этом не требуются особые дополнительные затраты и не изменяются габариты шкафа.

Для работы установки требуется внешний трансформатор тока (в комплект поставки не входит). Параметры трансформатора тока выбираются заказчиком, исходя из максимального тока, протекающего по кабелю в точке измерения.

Схема подключения внешнего трансформатора тока:

По требованию Заказчика конденсаторные установки комплектуются фильтрами высших гармоник, что позволяет решать задачи компенсации реактивной мощности в самых неблагоприятных условиях эксплуатации.



Применение установок производства НПО «ПромЭлектроАвтоматика» - эффективное решение вопросов энергосбережения и повышения надежности работы электрооборудования.
