Как компенсировать реактивную мощность? Виды компенсации

Уро

Как компенсировать реактивную мощность? Виды компенсации

Компенсация реактивной мощности – это один из ключевых способов повышения эффективности работы электрических сетей и снижения затрат на электроэнергию. Уровень реактивной мощности двигателей, генераторов и сети предприятия в целом характеризуется коэффициентом мощности потребителя, который определяется как отношение потребляемой активной мощности к полной, действительно взятой из сети, то есть cos(φ) = P/S.

Чем ближе значение cos(φ) к единице, тем меньше доля взятой из сети реактивной мощности. Например, cos(φ) асинхронных двигателей составляет примерно 0,7; cos(φ) электродуговых печей и сварочных трансформаторов — примерно 0,4; cos(φ) станков и машин не более 0,5 и т.д. Поэтому полное использование мощностей сети возможно только при компенсации реактивной составляющей мощности.

Важно: Компенсация реактивной мощности позволяет снизить потери электроэнергии, повысить пропускную способность сетей, улучшить качество электроэнергии и сократить плату за электроэнергию.

Значения коэффициента мощности (cos φ) для различных потребителей

Тип потребителя cos(φ)
Асинхронные двигатели≈ 0,7
Электродуговые печи и сварочные трансформаторы≈ 0,4
Станки и машины≤ 0,5
Люминесцентные лампы без компенсации≈ 0,5–0,6
Трансформаторы≈ 0,7–0,8
Выпрямительные установки≈ 0,6–0,7

Виды компенсации реактивной мощности

Компенсация реактивной мощности может осуществляться различными способами. Выбор метода зависит от типа потребителя, режима работы сети и требуемого уровня компенсации.

1. Индивидуальная компенсация Установка компенсирующего устройства непосредственно у каждого потребителя реактивной мощности (двигателя, трансформатора). Пример: конденсаторы, подключенные параллельно обмоткам двигателя.
2. Групповая компенсация Установка компенсирующих устройств для группы потребителей, подключенных к одному распределительному пункту. Пример: конденсаторная установка на шинах распределительного щита.
3. Централизованная компенсация Установка компенсирующих устройств на вводе предприятия или на главном распределительном щите. Пример: автоматические конденсаторные установки (АКУ) на ГРЩ.
4. Компенсация с помощью синхронных двигателей Использование синхронных двигателей в режиме перевозбуждения для генерации реактивной мощности. Пример: синхронные компенсаторы на крупных подстанциях.

Методы компенсации реактивной мощности

Для компенсации реактивной мощности используются следующие основные методы:

  • Установка конденсаторных батарей – наиболее распространённый метод, основанный на использовании статических конденсаторов для компенсации индуктивной составляющей тока.
  • Использование синхронных компенсаторов – синхронные машины, работающие в режиме перевозбуждения, которые генерируют реактивную мощность.
  • Статические тиристорные компенсаторы (СТК) – современные устройства на основе тиристорных ключей и реакторов для плавного регулирования реактивной мощности.
  • Компенсация с помощью фильтров высших гармоник – установка фильтров, которые одновременно подавляют высшие гармоники и компенсируют реактивную мощность.

Преимущества компенсации реактивной мощности

Снижение затрат Уменьшение платы за реактивную электроэнергию
Снижение потерь Уменьшение потерь активной мощности в сетях
Повышение пропускной способности Разгрузка трансформаторов и кабельных линий
Улучшение качества Стабилизация напряжения, снижение искажений

Как выбрать способ компенсации реактивной мощности

Выбор способа компенсации реактивной мощности зависит от следующих факторов:

  • Характер нагрузки – постоянная, переменная, резкопеременная;
  • Мощность потребителей – общая потребляемая мощность и её распределение;
  • Требуемый уровень компенсации – целевое значение cos(φ);
  • Наличие высших гармоник – необходимость установки фильтров гармоник;
  • Экономические показатели – срок окупаемости инвестиций.

Для компенсации реактивной мощности на промышленных предприятиях чаще всего применяются конденсаторные установки (КУ) или автоматические конденсаторные установки (АКУ), которые обеспечивают ступенчатое или плавное регулирование реактивной мощности в зависимости от нагрузки.

⚡ Нужна компенсация реактивной мощности на вашем предприятии?

Оставьте заявку — проведём расчёт, подберём оборудование и выполним монтаж под ключ.

Получить расчёт или звоните: +7 (499) 265-28-63

⚡ Отдел компенсации реактивной мощности:

+7 (499) 265-28-63 (многоканальный)

Производственно-технический отдел:
info@pea.ru

⚡ Оставить заявку Заполните форму — мы свяжемся с вами в ближайшее время.
© 2026 АО ПО «Промавтоматика». Компенсация реактивной мощности.

компенсация реактивной мощности, виды компенсации реактивной мощности, коэффициент мощности, cos φ, конденсаторная установка, автоматическая конденсаторная установка, повышение cos φ, реактивная мощность, снижение потерь электроэнергии, установка компенсации реактивной мощности, АКУ

вень реактивной мощности двигателей, генераторов и сети предприятия в целом характеризуется коэффициентом мощности потребителя, который определяется как отношение потребляемой активной мощности к полной, действительно взятой из сети, то есть cos(ф) = P/S. Чем ближе значение cos(ф) к единице, тем меньше доля взятой из сети реактивной мощности. Например, cos(ф) асинхронных двигателей составляет примерно 0,7; cos(ф) электродуговых печей и сварочных трансформаторов - примерно 0,4; cos(ф) станков и машин не более 0,5 и т.д., поэтому полное использование мощностей сети возможно только при компенсации реактивной составляющей мощности.

Примечание: Следует отметить, что обычно не рекомендуется компенсировать реактивную мощность полностью (до cos(ф)=1), так как при этом возможна перекомпенсация (за счет переменной величины активной мощности нагрузки и других случайных факторов). Обычно стараются достигнуть значения cos(ф) =0,90…0,95.

Компенсировать реактивную мощность возможно синхронными компенсаторами, синхронными двигателями, косинусными конденсаторами (конденсаторными установками). В настоящее время для компенсации широкое применение получили конденсаторные установки КРМ (УКМ58, УККРМ, АКУ), обладающие рядом преимуществ перед другими устройствами компенсации:

  • малые потери активной мощности;
  • отсутствие вращающихся частей, подверженных механическому износу;
  • невысокие капиталовложения и затраты при эксплуатации;
  • отсутствие шума во время работы;
  • простота в монтаже и эксплуатации.

Выбор оборудования компенсации зависит от типа подключенного к сети силового оборудования.

Компенсация может быть индивидуальной (местной) и централизованной (общей). В первом случае параллельно нагрузке подключают один или несколько (батарею) косинусных конденсаторов, во втором – некоторое количество конденсаторов (батарей) подключается к главному распределительному щиту.

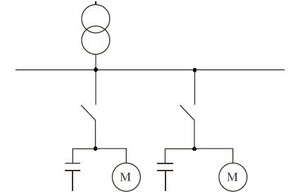

Индивидуальная компенсация

Самый простой и наиболее дешевый способ компенсации. Число конденсаторов (конденсаторных батарей) соответствует числу нагрузок и каждый конденсатор расположен непосредственно у соответствующей нагрузки (рядом с двигателем и т. п.). Такая компенсация хороша только для постоянных нагрузок (например, один или несколько асинхронных двигателей с постоянной скоростью вращения вала), то есть там, где реактивная мощность каждой из нагрузок (во включенном состоянии нагрузок) с течением времени меняется незначительно и для ее компенсации не требуется изменения номиналов подключенных конденсаторных батарей. Поэтому индивидуальная компенсация ввиду неизменного уровня реактивной мощности нагрузки и соответствующей реактивной мощности компенсаторов называется также нерегулируемой.

Централизованная компенсация

Компенсация с помощью одной регулируемой установки КРМ (УКМ-58), подключенной к главному распределительному щиту. Применяется в системах с большим количеством потребителей (нагрузок), имеющих большой разброс коэффициента мощности в течение суток, то есть для переменной нагрузки (например, несколько двигателей, размещенных на одном предприятии и подключаемых попеременно). В таких системах индивидуальная компенсация неприемлема, так как, во-первых, становится слишком дорогостоящей (при большом количестве оборудования устанавливается большое количество конденсаторов), и, во-вторых, возникает вероятность перекомпенсации (появление в сети перенапряжения).

В случае централизованной компенсации конденсаторная установка оснащается специализированным контроллером (автоматическим регулятором реактивной мощности) и коммутационно-защитной аппаратурой (контакторами и предохранителями). При отклонении значения cos(ф) от заданного значения контроллер подключает или отключает определенные конденсаторные батареи (компенсация осуществляется ступенчато). Таким образом, контроль осуществляется автоматически, а мощность подключенных конденсаторов соответствует потребляемой в данный конкретный момент времени реактивной мощности, что исключает генерацию реактивной мощности в сеть и появление в сети перенапряжения.
