УКЛ(П) - установка конденсаторная высокого напряжения, ячейка ввода слева(справа)
Конденсаторные установки высокого напряжения типа УКЛ56, УКП56, УКП57, УКЛ57 (аналоги УКЛ; УКП; КРМ; УКРП; УКРМ; КРМ 10; КРМ 6; УКМ 10; УКМ 6; КРМ 6.3; КРМ 10; УКРМ 6.3; УКРМ 10; АККУ 10; АККУ 6) предназначены для компенсации реактивный мощности (повышения значения COS (Ф) электроустановок) в сетях высокого напряжения 6.3 и 10 кВ промышленных предприятий.
Технические характеристики
Номинальное напряжение, кВ
6,3 / 10,5
Номинальная мощность, кВАр*
450…4050
Номинальная частота, Гц
50
Максимальная перегрузка по току
1,3 Iном
Максимальная перегрузка по напряжению
1,1 Uном
Рабочий температурный диапазон
-40°С - +40°С
Климатическое исполнение
У1-наружное У3-внутреннее
Степень защиты по ГОСТ 14254-96
IP44 (для У1) IP21 (для У3
* - по требованию Заказчика могут быть изготовлены установки с другими значениями мощности.
Нерегулируемые конденсаторные установки УКЛ(п), УКМ-10, УКМ-6
Предназначены для повышения коэффициента мощности (cos φ) электроустановок промышленных предприятий и распределительных сетей напряжением 6-1О кв частоты 50 гц с фиксированным энерго-потреблением в часы максимальных и минимальным нагрузок в режиме работы узла энергосети.
Применение нерегулируемых установок УКМ-10, УКМ-6 снижает тоновые нагрузки на линиях электропередачи и распределительном оборудовании, что дает возможность снизить расходы на оплату электроэнергии, подключить дополнительную нагрузку.
Нерегулируемые установки компенсации реактивной мощности АККУ-6, АККУ-10 рассчитаны на эксплуатацию в закрытых производственных помещениях при нормальных условиях эксплуатации в районах c умеренным и x ладным климатом.
Описание установки
Конструктивно установки УКЛ(П)-6(10) состоят из ячейки ввода и конденсаторных ячеек, количество которым зависит от мощности установки. ячейки представляют собой сборно-сварные металлические шкафы, внутри которых размещена аппаратура главными вспомогательных цепей. доступ в ячейки обеспечен через двери со стороны фасада.
В ячейке ввода установлен разъединитель с приводом, трансформаторы тока, контрольно-измерительные приборы, устройства релейной защиты и автоматики. На двери ячейки ввода располагаются амперметры и лампы сигнализации. Слева от Двери расположены привод основных ножей разъединителя и блокировочные замки для защиты от доступа к токоведущим частям при включенной установке. Справа от двери расположен привод заземляющих ножей.
В конденсаторных ячейкам установлены трехфазные конденсаторы и предохранители. Каждый конденсатор имеет встроенные разрядные резисторы и защищен установленным предохранителем. Предохранитель имеет указатель срабатывания, для наблюдения за которым в дверях конденсаторных ячеек предусмотрен глазок.
Установки УКМ-6, УКМ-10 обеспечивают:
включение/выключение конденсаторной установки внешним высоковольтным выключателем;
защиту от превышения номинального тока;
индикацию тока конденсаторных батарей;
аварийную сигнализацию при срабатывании защиты;
блокировку, препятствующую замыканию или размыканию разъединителя (для исполнения с разъединителем) при поданном на установку напряжении;
блокировку, препятствующую открытию двери ячейки ввода, если не заземлена конденсаторная батарея;
Установки конденсаторные высокого напряжения с автоматическим регулированием мощности УКРМ-6, УКРМ-10 (УКМ-6, УКМ-10)
Регулируемые конденсаторные установки УКРМ-6 и УКРМ-10 предназначены для повышения коэффициента мощности (cos φ) электроустановок промышленных предприятий и распределительных сетей напряжением 6-10 кВ частоты 50 Гц, с переменной нагрузкой. Установки обеспечивают поддержание заданного коэффициента мощности в часы максимальных и минимальных нагрузок в режиме работы узла энергосети, а также исключают превышающий режим генерации реактивной мощности (перекомпенсацию).
Применение автоматически регулируемых установок УКРМ-6 и УКРМ-10 позволяет сформировать точный баланс реактивной мощности в сети без участия обслуживающего персонала, снизить токовые нагрузки на линиях электропередачи, трансформаторах и распределительном оборудовании связанные с передачей реактивной мощности, а так же стабилизировать напряжение в узлах электросистеммы, что дает возможность снизить расходы на оплату электроэнергии и подключить дополнительную нагрузку.
Регулируемые установки компенсации реактивной мощности УКРМ-6 и УКРМ-10 рассчитаны на эксплуатацию в закрытых производственных помещениях при нормальных условиях эксплуатации. Для эксплуатации в районах с холодным климатом при низких температурах регулируемые конденсаторные установки поставляются установленными в модулях, обеспечивающих поддержание необходимого режима работы установки.
Описание установок
Конструктивно установки УКРМ-6 и УКРМ-10 состоят из ячейки ввода и конденсаторных ячеек (регулируемых и не регулируемых), количество которых зависит от мощности установки. Ячейки представляют собой сборно-сварные металлические шкафы, внутри которых размещена аппаратура главных и вспомогательных цепей. Доступ в ячейки обеспечен через двери со стороны фасада.
В ячейке ввода установлен разъединитель с приводом, трансформаторы тока, контрольно-измерительные приборы, устройства релейной защиты и автоматики. На двери ячейки ввода располагаются амперметры, лампы сигнализации, регулятор реактивной мощности. Слева от двери расположены привод основных ножей разъединителя и блокировочные замки для защиты от доступа к токоведущим частям при включенной установке. Справа от двери расположен привод заземляющих ножей.
В нерегулируемых конденсаторных ячейках установлены трехфазные конденсаторы и предохранители. В регулируемых конденсаторных ячейках установлены трехфазные конденсаторы, предохранители, токоограничивающие реакторы и вакуумные контакторы. Каждый конденсатор имеет встроенные разрядные резисторы и защищен установленными плавкими токоограничивающими предохранителями. Предохранители имеют указатель срабатывания, для наблюдения состоянием предохранителей в дверях конденсаторных ячеек предусмотрены смотровые отверстия.
Установка УКРМ-6 и УКРМ-10 обеспечивает:
в автоматическом режиме регулирования: автоматическое поддержание заданного коэффициента мощности, путем включения и отключения ступеней регулирования;
в ручном режиме: возможность ручного поочередного включения и отключения ступеней регулирования;
защиту от повышения номинального тока;
индикацию тока конденсаторных батарей;
аварийную сигнализацию при срабатывании защит.
защиты по напряжению (макс/мин);
защиту от перегрузки токами высших гармоник;
Установки конденсаторные высокого напряжения фильтровые УКМ(Ф), КРМ(Ф)
Широкое внедрение управляемых вентильных преобразователей на металлургических и других крупных промышленных предприятиях приводит к искажениям кривой питающего напряжения в сетях 6-10 кВ, которые передаются в питающие энергосистемы. Особенно велики искажения в сетях прокатных цехов металлургических заводов.
В результате значительно снижаются (а зачастую становятся и просто неприемлемыми) качество и надежность работы систем автоматики, телемеханики и связи, значительно повышаются активные потери во всех элементах электрооборудования, происходит ускоренное старение изоляции оборудования, ухудшается качество работы систем сеточного и фазового управления вентилями и т.д.. В большинстве случаев оказывается невозможным эффективное использование батарей конденсаторов.

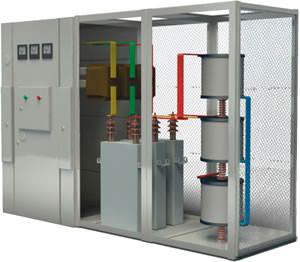

Фильтровые (фильтрокомпенсирующие) конденсаторные установки УКМ(Ф), КРМ(Ф) комплектуются специализированными антирезонансными дросселями (фильтрами гармоник) для защиты конденсаторных батарей от присутствующих в сети гармонических составляющих.
Назначение фильтров: расстройка контура "силовой трансформатор - установка" во избежание появления резонансных явлений и выхода конденсаторов из строя. Главной особенностью фильтровых компенсирующих устройств является защита от перегрузок конденсаторов и частичное подавление гармоник, близких к частоте расстройки.
Фильтры подбираются с учетом многих факторов, учитывая не только сами величины, типы гармоник, но и степень их влияния на систему "конденсаторная установка-силовой трансформатор".
Используемые дросселя в установках УКМ(Ф), КРМ(Ф):
134 Гц - 14 % (защита конденсаторов от всех гармоник и подавление 3-ей гармоники);
189 Гц - 7 % (защита конденсаторов от гармоник начиная с 5-ой и ее подавление);
210 Гц - 5,67 % (защита конденсаторов от гармоник начиная с 7-ой и ее подавление)
Обозначение типономинала
Номинальное напряжение, кВ
Номинальная ёмкость фазы, мкФ
Нормативный документ
УКМ(Ф) (3, 5, 11, 13)-6,3-150 УЗ
6,3
12,03
По согласованному техническому заданию
УКМ(Ф) (3, 5, 11, 13)-6,3-225 УЗ
6,3
18,05
УКМ(Ф) (3, 5, 11, 13)-6,3-300 УЗ
6,3
28,08
УКМ(Ф) (3, 5, 11, 13)-6,3-450 УЗ
6,3
40,12
УКМ(Ф) (3, 5, 11, 13)-10,5-150 УЗ
10,5
4,33
УКМ(Ф) (3, 5, 11, 13)-10,5-225 УЗ
10,5
6,5
УКМ(Ф) (3, 5, 11, 13)-10,5-300 УЗ
10,5
8,67
УКМ(Ф) (3, 5, 11, 13)-10,5-450 УЗ
10,5
13
‘ Остальные параметры уточняются по согласованию с заказчиком.

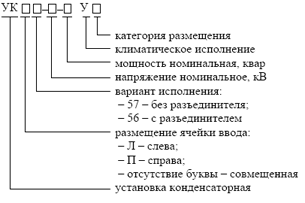

Структура условного обозначения типономиналов
Пример заказа установки:
УКЛ56-10,5-900 У3
УК - установка конденсаторная; Л - ячейка ввода слева; 56 - с разъединителем; 10,5 - номинальное напряжение, кВ; 900 - номинальная мощность установки, кВАр; У3 - климатическое исполнение (внутренней установки).
УКЛ конденсаторные установки, эксплуатация
Настоящее руководство предназначено для ознакомления обслуживающего персонала с устройством и работой конденсаторных установок типа УКЛ (в дальнейшем именуемых установками), их основными техническими данными и характеристиками, а также с правилами монтажа, эксплуатации и хранения.
В установке используются конденсаторы типа КЭК.
Надежность и долговечность обеспечивается не только качеством самого устройства, но и правильным соблюдением режимов и условий эксплуатации, поэтому выполнение всех требований, изложенных в настоящем руководстве по эксплуатации (РЭ), является обязательным.
Примечание: В связи с дальнейшим усовершенствованием конструкции и внешнего вида установок типа УКР может быть неполное соответствие приобретенной установки описанию и изображению на рисунках.
Назначение
Установки УКЛ предназначены для повышения коэффициента мощности электрооборудования промышленных предприятий и распределительных сетей напряжением 6-10кВ частоты 50Гц
Установки УКЛ предназначены, для эксплуатации в районах с умеренным климатом в закрытых помещениях с естественной вентиляцией в следующих условиях:
Верхнее значение температуры окружающего воздуха – 40°С
Нижнее рабочее значение температуры окружающего воздуха – минус 20°С Регулируемая (не указывается, если установка нерегулируемая) - М
Среднее рабочее значение температуры окружающего воздуха за 24 часа – не более 35°С
Верхнее рабочее значение относительной влажности воздуха – 45% ~ 85 %
Верхнее рабочее значение давления воздуха – 800 мм рт.ст
Нижнее рабочее значение давления воздуха – 650 мм рт.ст
Окружающая среда – невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию
Номинальные рабочие значения механических внешних воздействующих факторов – по ГОСТ15516-72 для группы механического исполнения М2: синусоидальная вибрация с диапазоном частот от 0,5 до 50 Гц и максимальной амплитудой ускорения 5 м/с2
