Дроссели фильтрации гармоник (реакторы) для КРМ
Антигармонические дроссели (реакторы) VMtec — это защита конденсаторных установок КРМ от высших гармоник и резонансных явлений.
Применяются для фильтрации гармоник в сетях с преобразователями частоты, тиристорными регуляторами и другим нелинейным оборудованием.
Обеспечивают продление срока службы конденсаторов и повышение надежности всей системы компенсации реактивной мощности.
Для чего нужны дроссели фильтрации гармоник?
Развитие современных технологий полупроводников ведет к все более возрастающему количеству потребителей, управляемых тиристорами и конверторами. К сожалению, конверторы увеличивают значение индуктивной реактивной мощности и ухудшают несинусоидальную форму токовой кривой.
Эти помехи в питаемой сети ведут к повреждениям и ошибочным включениям оборудования и приборов. Типичный ток конвертора представляет собой наложения различных синусоидальных составных тока, т.е. основной сетевой частоты и определенного числа так называемых высших гармоник (в трехфазной сети в первую очередь гармоники 5-го, 7-го и 11-го порядков).
Содержание высших гармоник ведет к повышению тока в конденсаторах, т.к. реактивное сопротивление конденсаторов с возрастанием частоты уменьшается.
Загрязнение сетей переменного тока высшими гармониками может вести к следующим последствиям:
- снижение срока службы конденсаторов — перегрев и пробой диэлектрика;
- преждевременное срабатывание контакторов и других предохранителей;
- выход из строя компьютеров, приводов двигателей, устройств освещения и других чувствительных потребителей;
- резонансные явления с возникновением сверхтоков и перенапряжений.
Целью подключения дросселя (реактора) к конденсатору служит снижение резонансной частоты сети до значения, величина которого ниже значения наименьшей высшей гармоники данной сети. Этим предохраняется резонанс между конденсаторами и сетью, а значит — и возрастание токов высших гармоник.
Где применяются антигармонические реакторы
Реакторы для компенсации реактивной мощности применяются в следующих случаях:
- на предприятиях с частотно-регулируемыми приводами (преобразователи частоты);
- в системах с тиристорными регуляторами и выпрямителями;
- на объектах с высоким уровнем нелинейных нагрузок (сварочное оборудование, дуговые печи);
- в автоматических конденсаторных установках КРМ для защиты конденсаторов;
- в сетях с долей потребителей, загрязняющих сеть высшими гармониками более 20% всех потребителей.
Как выбрать дроссель для конденсаторной установки
- Определите наличие гармоник в сети — проведите анализ качества электроэнергии.
- Выберите тип реактора — однофазный или трехфазный, в зависимости от схемы подключения.
- Рассчитайте индуктивность — для сетей с гармониками 5-го порядка рекомендуется дроссель с 7% индуктивности, для более высоких гармоник — 14%.
- Учитывайте мощность — дроссель должен соответствовать мощности конденсаторной установки.
- Проверьте термическую стойкость — дроссель должен выдерживать токи нагрузки и высшие гармоники.
Технические характеристики дросселей VMtec

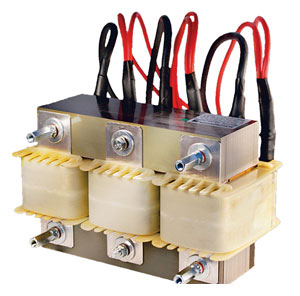

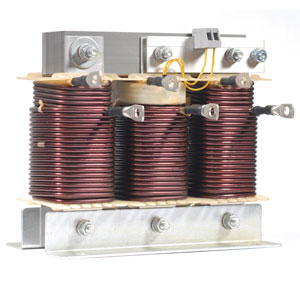

VMtec предлагает однофазные и трехфазные дроссели. Они изготавливаются из специально отобранной трансформаторной жести по технологии плоских или круглых медных проводов. Долгий срок службы и высокая электрическая прочность достигаются путем вакуумной сушки и пропитки.
|
|
Основные параметры
- Нагрузка высшими гармониками при 100% продолжительности включения:
- U3 = 0,5%UN; U5 = 6,0%UN; U7 = 5,0%UN; U11 = 3,5%UN; U13 = 3,0%UN
- Нагрузка основной частотой: I1 = 1,1 · IN
- Ферромагнитные данные: Ilin = 1,6 ... 2,2 · IN
Конструктивные особенности
- Вид: трехфазный с железным сердечником и двойным воздушным зазором
- Класс защиты: IP00, внутренний монтаж
- Класс изоляции: T 40/B
- Вид охлаждения: самоохлаждаемый
- Материал витков: медь
- Пропитка: лавсановая смола, класс F
- Подключение: клеммы или выводы на торцевой стороне, или гибкие провода
- Изоляция: витки/сердечник: 3 кВ
- Контроль температуры: тепловой выключатель, температура отключения 125 °C
- Точность настройки: допуск IN = ± 3%
- Основные положения: VDE 0570 Teil 2/EN 61558-2-20
|
Преимущества применения антигармонических реакторов
- Защита конденсаторов — предотвращение перегрузок и пробоев;
- Подавление резонанса — устранение опасных колебаний в сети;
- Снижение уровня гармоник — улучшение качества электроэнергии;
- Продление срока службы оборудования — снижение износа компонентов;
- Повышение надежности — бесперебойная работа всей системы КРМ.
Часто задаваемые вопросы о дросселях фильтрации гармоник
Что такое реактор в установке КРМ?
Реактор (дроссель) в установке КРМ — это катушка индуктивности, которая подключается последовательно с конденсаторной батареей. Она служит для защиты конденсаторов от высших гармоник, подавления резонансных явлений и улучшения качества электроэнергии.
Когда нужен дроссель с 7% индуктивности, а когда — с 14%?
Дроссель с 7% индуктивности применяется для защиты от гармоник 5-го и 7-го порядка — это наиболее распространенное решение. Дроссель с 14% используется в сетях с высоким уровнем гармоник (например, с частотно-регулируемыми приводами) для подавления более широкого спектра частот.
Как понять, что в сети присутствуют высшие гармоники?
Признаки наличия гармоник: перегрев конденсаторов, преждевременный выход из строя компенсирующего оборудования, повышенный нагрев кабелей, срабатывание защитных устройств, искажение формы напряжения в сети. Для точного анализа необходимо выполнить замеры качества электроэнергии специальными приборами.
Чем реактор помогает конденсаторам в установке КРМ?
Реактор снижает резонансную частоту сети, предотвращая резонанс с высшими гармониками, который может вызвать значительные сверхтоки и перенапряжения. Это защищает конденсаторы от перегрузок, продлевает их срок службы и обеспечивает стабильную работу всей системы компенсации реактивной мощности.
Как правильно подобрать дроссель для конденсаторной установки?
Для правильного подбора необходимо: знать мощность конденсаторной установки, определить спектр высших гармоник в сети, выбрать нужный процент индуктивности (обычно 7% или 14%). Рекомендуется обратиться к специалистам для проведения замеров и расчета оптимальных параметров.
