Проблематике эффективного использования топлива и энергии уделяется много внимания во многих странах мира. В стратегическом плане развития многих стран отдельный аспект отведен грамотному использованию имеющейся энергии. Чтобы достичь максимального эффекта требуется рассматривать все этапы: начиная от возникновения электрической энергии и заканчивая её конечным использованием. Подача электрической энергии на многие километры с задействованием линий электропередач в любом случае ведет к неизбежным потерям. В этом случае происходит увеличение загрузки оборудования, которое предназначено для перераспределения энергии. Так, происходит снижение надежности функционирования частей энергосетей.
БСК применяются для увеличения коэффициента мощности в электрических сетях. Они позволяют производить реактивную мощность в узлах нагрузки, а не на удаленных электрических станциях, что снижает потери напряжения и мощности в системе электроснабжения. Применяются в непосредственной близости к крупным узлам нагрузки со стороны высокого напряжения. Индивидуальная и групповая компенсация реактивной мощности (КРМ) осуществляется различными устройствами на классе напряжения 0,4-6-10 кВ, на высоком напряжении при помощи БСК осуществляется, как правило, централизованная КРМ.
Задачи, решаемые установкой БСК
Используя установки, удается успешно решать ряд следующих проблем:
Снижение энергопотерь;
Выравнивание уровня напряжение;
Улучшение качества электроэнергии;
Уменьшение использования реактивной энергии;
Возрастание пропускной способности действующих электросетей без использования мощностей силовых установок;
Сохранение устойчивости узлов системы электрического снабжения.
Современное производство
Индивидуальный заказ
Все батареи в наличии

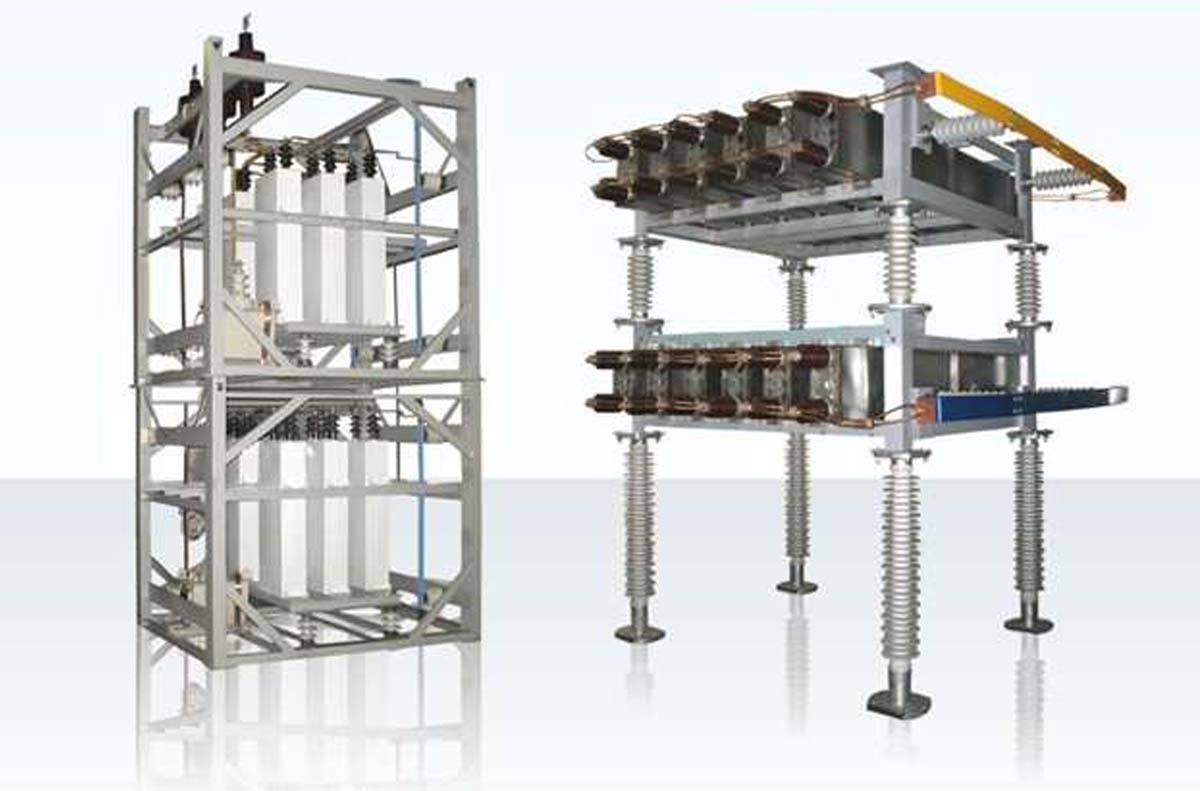

БАТАРЕИ СТАТИЧЕСКИХ КОНДЕНСАТОРОВ БСК И БЛОКИ КОНДЕНСАТОРОВ ТИПА БКЭ
Предназначены для комплектации шунтовых батарей напряжением 6; 10; 35; 110 и 220 кВ частоты 50 Гц.
Типономинал
Напряжение,
кВ
Мощность,
квар
Емкость,
мкФ
Габаритные размеры (длина х
ширина х высота), мм
Масса,
кг
БКЭ1-1,05-252 У1
1,05
252
728
900 х 580 х 575
150
БКЭ1-1,05-300 У1
300
866
БКЭ1-2,1-400 У1
2,1
400
289
БКЭ2-1,05-500 У1
1,05
500
1444
900 х 580 х 910
260
БКЭ2-1,05-600 У1
600
1732
БКЭ2-2,1-800 У1
2,1
800
578

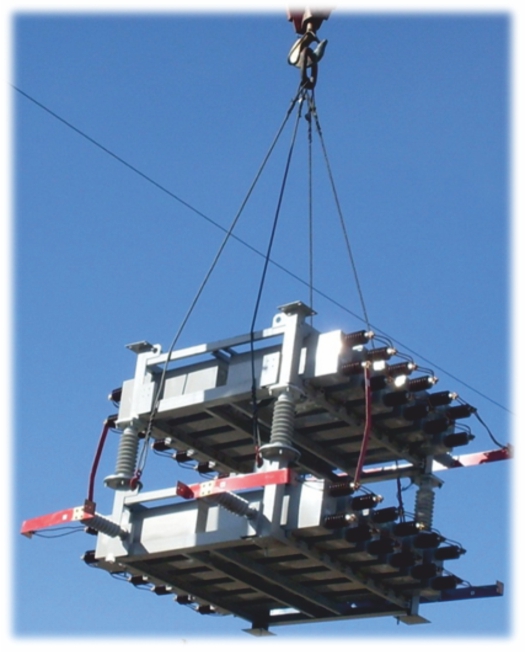

Конструкция БСК
Предохранители в БСК Батареях

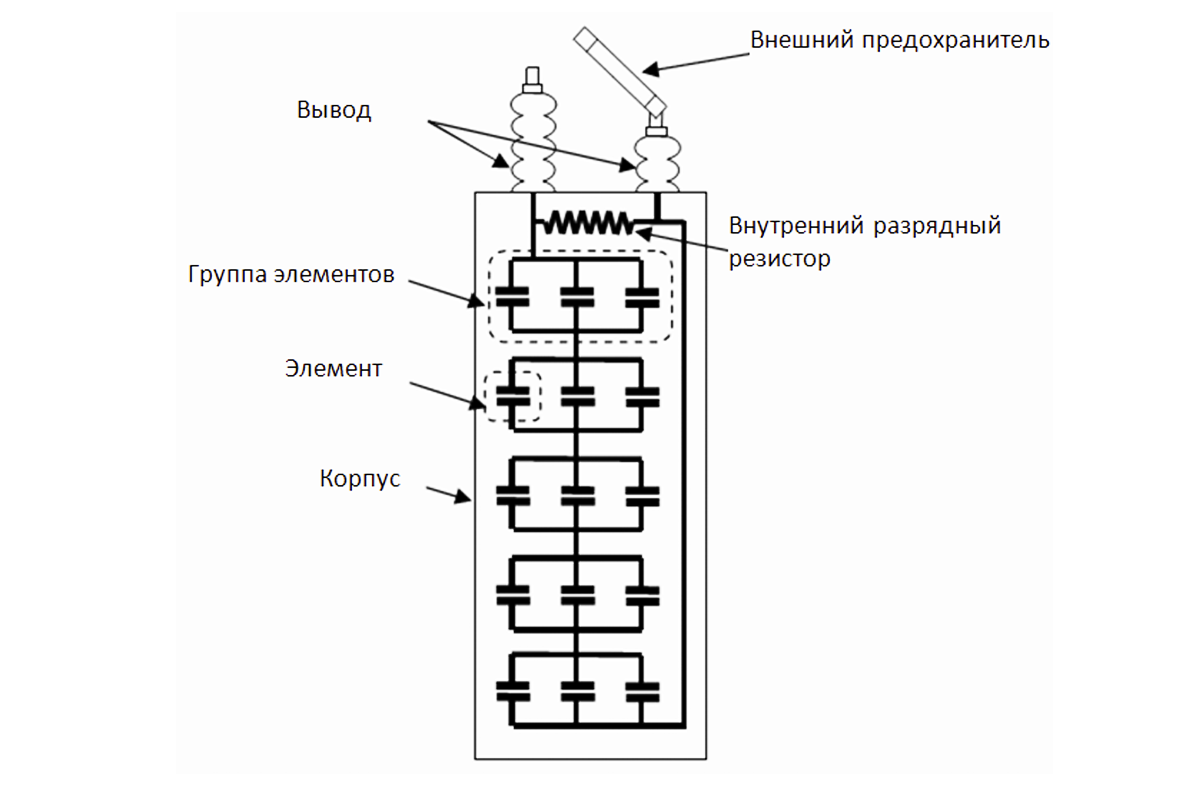

Батарея с внешним предохранителем

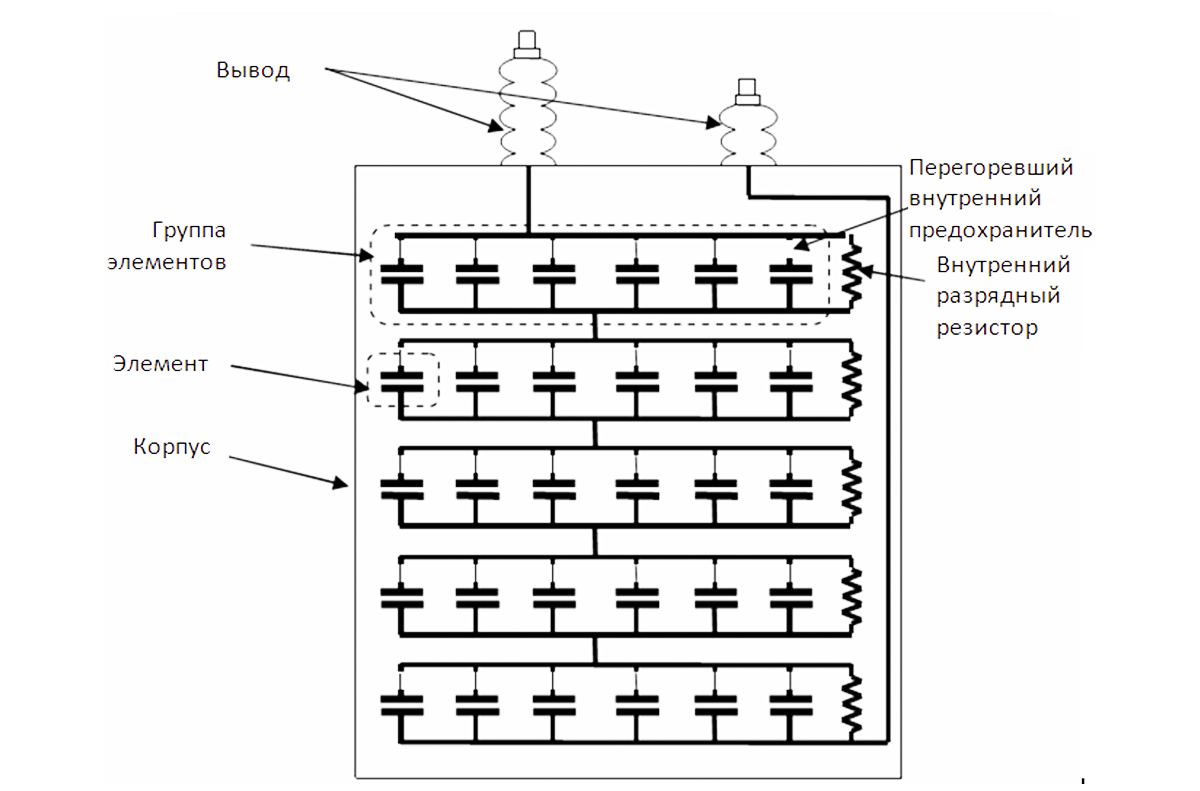

Батарея с внутренними предохранителями

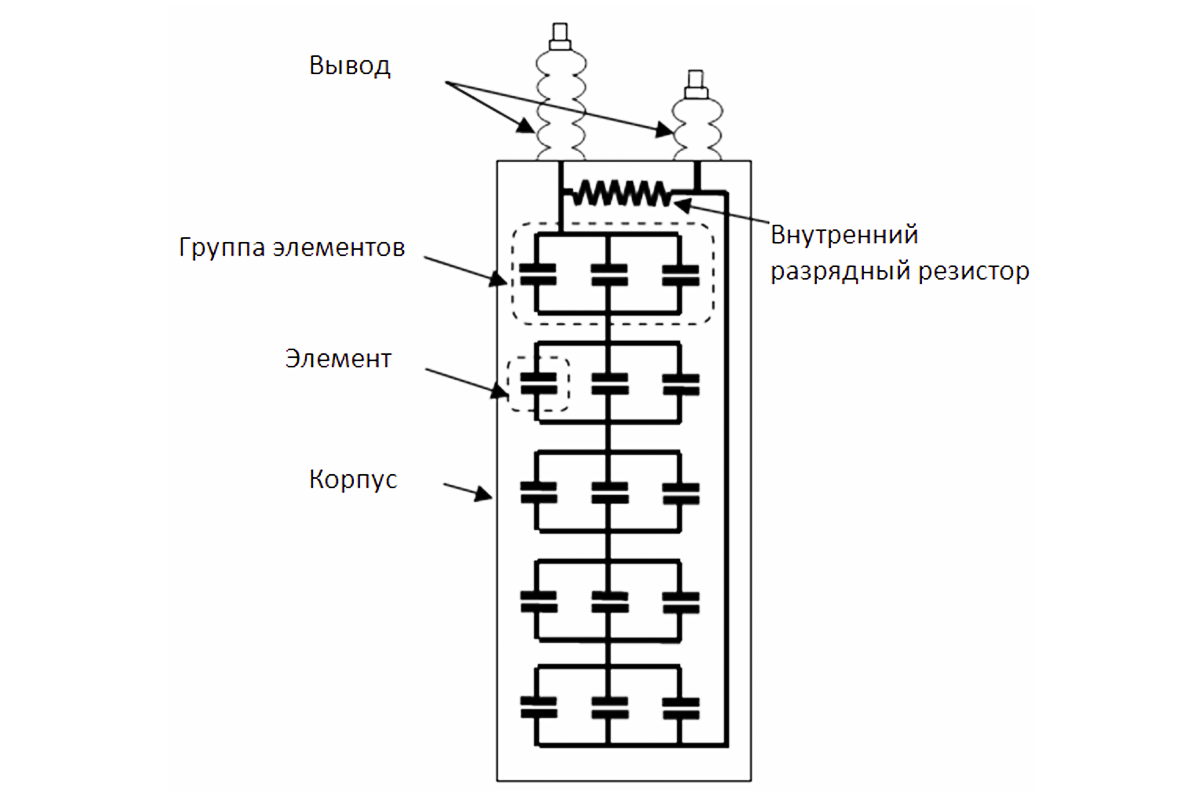

Батарея без предохранителей
Конструктивные особенности батарей статических конденсаторов

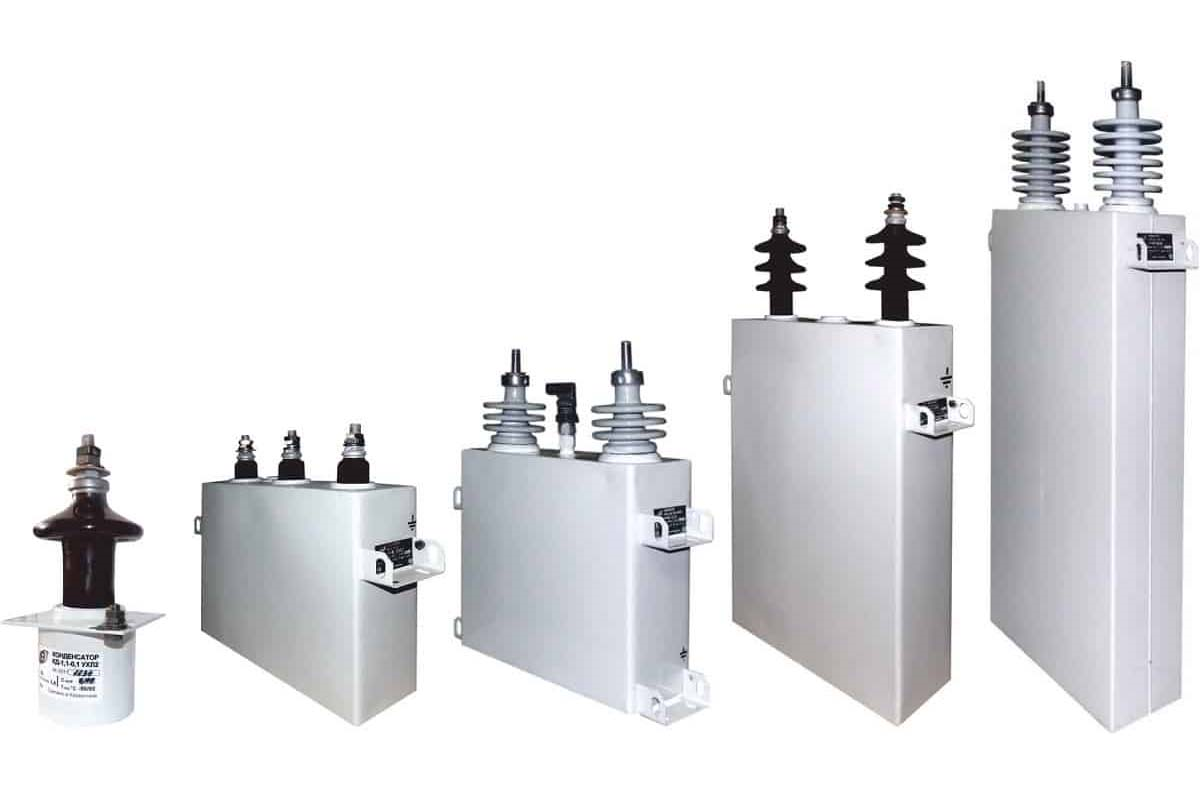

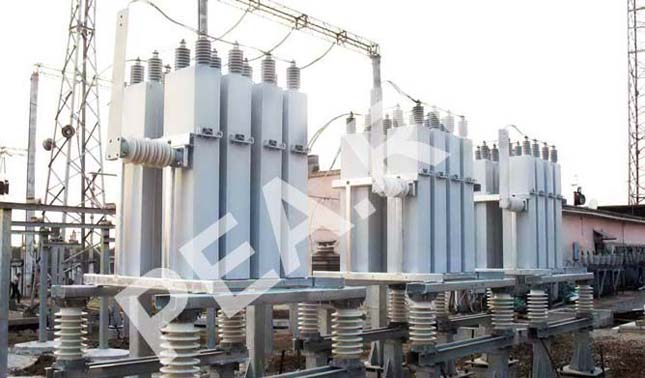

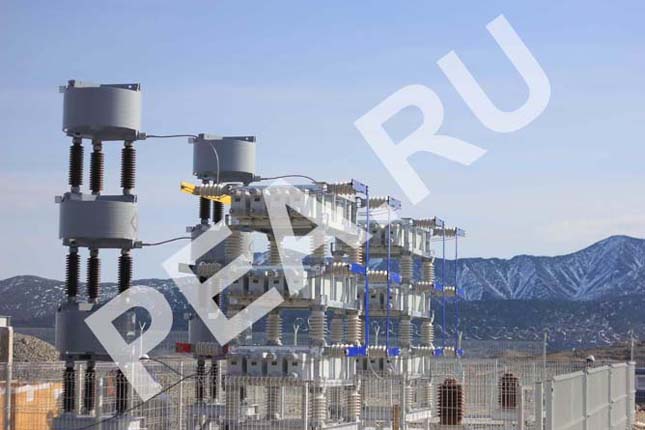

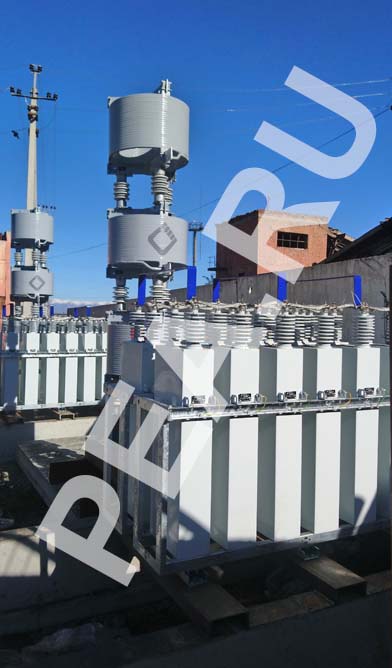

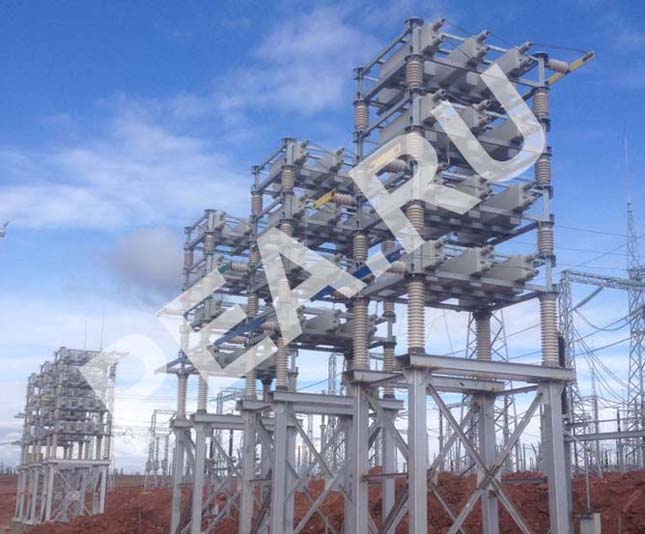

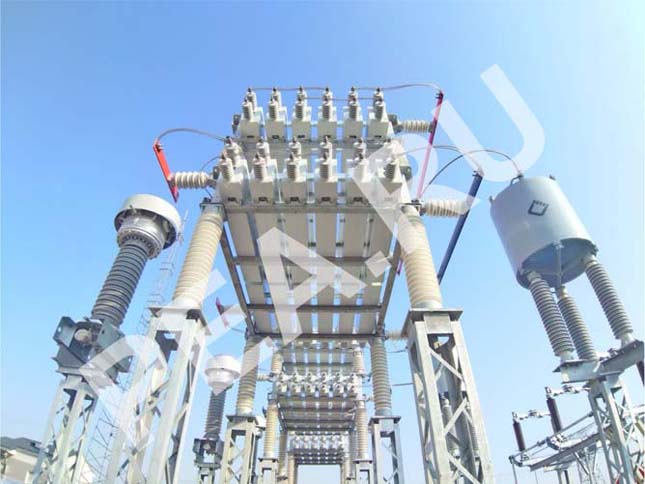

В настоящее время пользуются повышенным спросом БСК открытого исполнения для использования непосредственно на ОРУ. При этом не требуется возводить ряд дополнительных строений. Устройства, которые производятся силами ООО «НПО ПромЭлектроАвтоматика» в полной мере удовлетворяют требования соответствующих стандартов. Они соответствуют всем техническим требованиям, которые предъявляются в отношении устройств по стойкости к негативному воздействию климата. Комплектация агрегатов предусматривает наличие конденсатора типа КЭПФ (с одной фазой). Внутри него размещаются плавкие предохранители, обеспечивающие выявление мест, в которых произошел сбой работы. При этом конденсатор продолжает функционировать. Это позволяет обеспечивать бесперебойный характер работы всех устройств в течение длительного периода времени. Конденсаторы находятся непосредственно в каркасах из металла, которые производятся из специальных материалов. У них имеется антикорриозное покрытие, которое защищает его от негативного воздействия окружающей среды. Изоляция конденсаторов произведена исходя из возможностей корпусов устройства. Электросоединения конденсаторов производятся гибкими проводами с множеством жил и ошиновкой. Гибкие же проводники соединяются с использованием плашечного зажима, который был специально разработан для этого. Это позволяет избежать окисления. Также стоит отметить использование специальной электропроводной смазки, что обеспечивает минимальный уровень сопротивления.
Все БСК имеют связь между собой для сигнализирования о возникновении чрезвычайной ситуации и ошибках во время их использования. В случае возникновения механического воздействия на секцию конденсатора в случае наступления чрезвычайной ситуации происходит перегорание предохранителя, находящегося внутри. Это ведет к трансформации емкости одного из имеющихся плеч батареи. В дальнейшем в проводнике происходит перемещение тока небаланса, контролируемый специальным реле. Непосредственно он приводит в действие сигнализацию, свидетельствующую о возникновении нестандартной ситуации в работе устройства. Наименьший уровень тока данного типа возникает при формировании плана размещения конденсаторов в индивидуальном порядке для каждой единицы.
По требованию заказчика могут быть разработаны и изготовлены блоки конденсаторов для высоковольтных шунтовых батарей на другие напряжения и мощности как с вертикальным, так и с горизонтальным расположением конденсаторов в блоках.Батареи статических конденсаторов БСК на напряжение 35; 110 и 220 кВ разрабатываются и изготавливаются по индивидуальному требованию заказчика.
№
Обозначение типономинала батареи
Напряжение номинальное, кВ
Напряжение максимально допустимое, кВ
Емкость номинальная, мкФ
Мощность номинальная, МВАр
1
БСК-6-2,7 УХЛ1
6
7,2
238,73
2,7
2
БСК-6-4 УХЛ1
353,68
4
3
БСК-6-5,4 УХЛ1
477,46
5,4
4
БСК-6-6 УХЛ1
530,52
6
5
БСК-6-6,7 УХЛ1
592,41
6,7
6
БСК-6-8 УХЛ1
707,36
8
7
БСК-6-9,4 УХЛ1
831,14
9,4
8
БСК-6-10 УХЛ1
884,19
10
9
БСК-6-12 УХЛ1
1061,03
12
10
БСК-6-13,5 УХЛ1
1193,66
13,5
11
БСК-10-2,5 УХЛ1
10
12
79,58
2,5
12
БСК-10-3,75 УХЛ1
119,37
3,75
13
БСК-10-5 УХЛ1
159,15
5
14
БСК-10-5,65 УХЛ1
179,85
5,65
15
БСК-10-7,5 УХЛ1
238,73
7,5
16
БСК-10-8,75 УХЛ1
278,52
8,75
17
БСК-10-10 УХЛ1
318,31
10
18
БСК-10-11,25 УХЛ1
358,10
11,3
19
БСК-10-12,5 УХЛ1
366,06
11,5
20
БСК-10-13,15 УХЛ1
418,58
13,2
21
БСК-10-15 УХЛ1
10
12
477,46
15
22
БСК-35-3,8 УХЛ1
35
40,5
9,87
3,8
23
БСК-35-5,1 УХЛ1
13,25
5,1
24
БСК-35-7,6 УХЛ1
19,75
7,6
25
БСК-35-10,2 УХЛ1
26,50
10,2
26
БСК-35-11,4 УХЛ1
29,62
11,4
27
БСК-35-15,2 УХЛ1
39,50
15,2
28
БСК-35-19 УХЛ1
49,37
19
29
БСК-110-12,5 УХЛ1
110
126
3,29
12,5
30
БСК-110-17 УХЛ1
4,47
17
31
БСК-110-25 УХЛ1
6,58
25
32
БСК-110-34 УХЛ1
8,94
34
33
БСК-110-37,5 УХЛ1
9,86
37,5
34
БСК-110-50 УХЛ1
13,15
50
35
БСК-110-63 УХЛ1
16,57
63
36
БСК-110-67 УХЛ1
17,63
67
37
БСК-110-75 УХЛ1
19,73
75
38
БСК-110-84 УХЛ1
22,10
84
39
БСК-110-91 УХЛ1
23,94
91
40
БСК-110-100 УХЛ1
26,31
100
41
БСК-110-113 УХЛ1
29,73
113
42
БСК-110-125 УХЛ1
32,88
125
43
БСК-110-134 УХЛ1
35,25
134
44
БСК-110-143 УХЛ1
37,62
143
45
БСК-110-156 УХЛ1
41,04
156
46
БСК-220-25 УХЛ1
220
252
1,64
25
47
БСК-220-33,5 УХЛ1
2,20
33,5
48
БСК-220-50 УХЛ1
3,29
50
49
БСК-220-67 УХЛ1
4,41
67
50
БСК-220-75 УХЛ1
4,93
75
51
БСК-220-100 УХЛ1
6,58
100
52
БСК-220-125 УХЛ1
8,22
125
53
БСК-220-134 УХЛ1
8,81
134
54
БСК-220-150 УХЛ1
9,86
150
Схема «Н-типа»

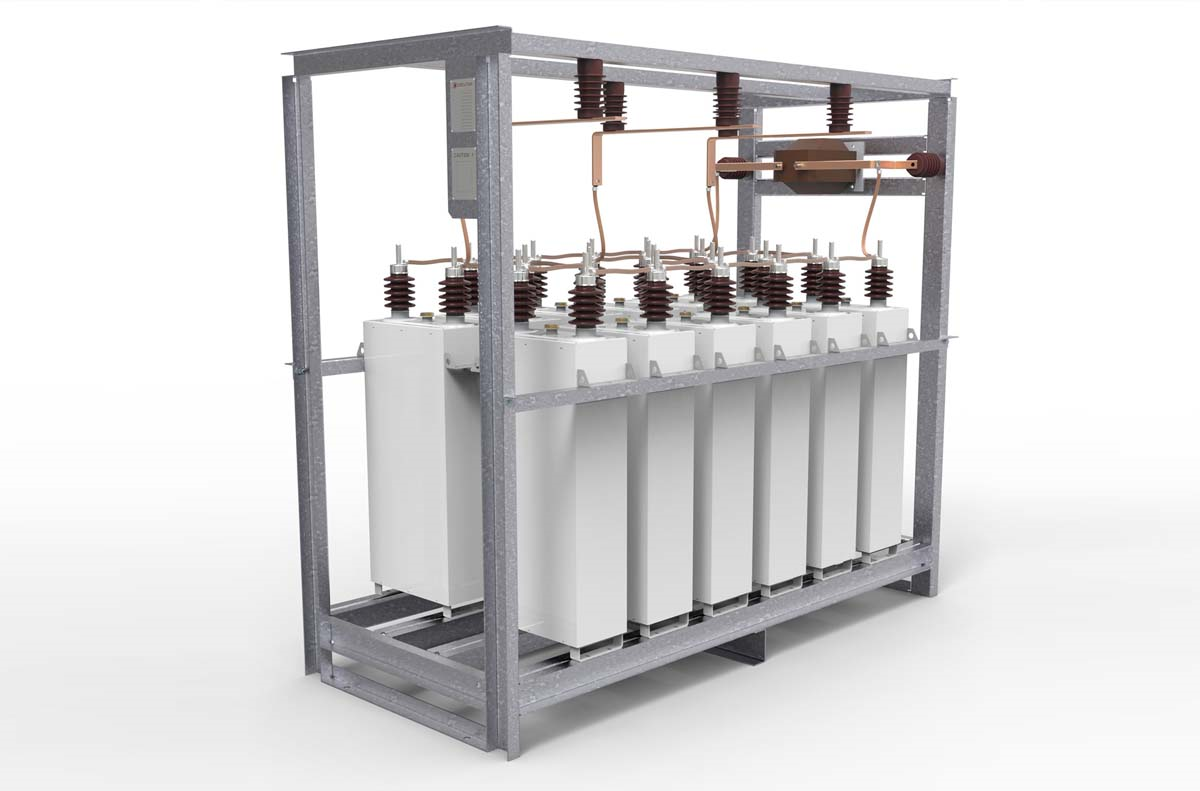

Естественно, что комплектация батарей производится исходя из потребностей, которые предъявляются заказчиком. Устройства состоят из каркаса, произведенного из специальных видов металлов, в котором размещаются конденсаторы. Для защиты конденсаторов покрывают оцинкованием. Также в корпусе устройства находятся различные типы изоляторов, ошиновка, устройства для измерения силы тока, агрегаты для усиления защиты устройства, реакторы, которые ограничивают ток и набор фурнитуры. Продукция предприятия может поставляться как в собранном, так и в разобранном виде. Конечный сбор производится под контролем руководителя инженерной службы предприятия. Долгие годы успешного производства батарей позволяет в значительной степени упростить монтаж, уменьшив временные и материальные затраты на установку устройства. Таким образом, продукция предприятия отличается своим качеством и приемлемой стоимостью.
Отличительные черты БСК ООО «НПО ПромЭлектроАвтоматика»
Вся продукция предприятия проходит обязательную аттестацию. У них адекватная стоимость, которая быстро окупается. Благодаря долгим годам функционирования устройства, произведенные ООО «НПО ПромЭлектроАвтоматика» отличаются надежность и будут служить в течение долгих лет жизни. Устройства разрабатываются исходя из индивидуальных требований заказчиков, что позволяет учесть все нюансы. Реализация многочисленных проектов, которые реализуются во многих странах мира, подтверждает успешность работы ООО «НПО ПромЭлектроАвтоматика». Большое внимание в работе предприятия уделяется контролю качества. Вся продукция проходит обязательное тестирование, которое подтверждает его возможности дальнейшего использования и применения. Если вас заинтересовали БСК, то вы можете связаться с нами по указанным телефонным номерам. Вы сможете задать интересующие вас вопросы, которые касаются наших товаров. Ниже находится каталог продукции, где вы можете скачать. Здесь представленные различные виды БСК, из которых вы сможете подобрать интересующие вас модели устройств.
