Активные фильтры гармоник VMtec AHF – надёжное решение для повышения качества электроэнергии

Активный фильтр гармоник VMtec AHF – это инновационная технология для обеспечения качества электроэнергии, использующая трехуровневую топологию на основе IGBT-инвертора для быстрого подавления гармоник в реальном времени. Фильтр предлагает выбор приоритетной функции: компенсация реактивной мощности, балансировка нагрузки или фильтрация гармоник. Устройство подавляет ток гармоник в системе переменного тока, подавая ток той же амплитуды и обратной фазы, что и гармонические токи нагрузки, обеспечивая эффективную компенсацию.

PF=0,99 и THDi < 5%
Компенсация гармоник от 2 до 50 порядков
Емкостная и индуктивная компенсация реактивной мощности. Компенсация трёхфазного небаланса.

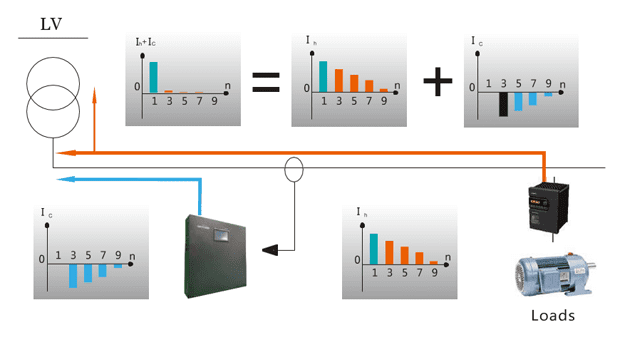

Активный фильтр гармоник VMtec AHF подключается к энергосистеме параллельно, а данные энергосистемы собираются в реальном времени с помощью внешнего трансформатора тока CT. Внутренний процессор сверхбыстро реагирует с помощью интеллектуального алгоритма, рассчитывая необходимое значение компенсационного тока и отправляя команду на IGBT. IGBT динамически регулирует частоту переключения для оптимизации производительности, а AHF выводит обратный усилитель с тем же значением тока для смещения гармонического тока, тем самым уменьшая гармонические искажения для каждого порядка. В итоге общий коэффициент гармонических искажений снижается ниже 5% в соответствии со стандартом.

Когда требуется подавление гармоник, рабочая схема измеряет ток нагрузки и рассчитывает спектр гармонического тока с помощью расширенного алгоритма управления, запрограммированного в DSP. Серия активных фильтров VMtec AHF использует метод логического расчёта быстрого преобразования Фурье (БПФ) для гармонического спектра тока со 2-го по 50-й порядок. Затем логика определяет амплитуду компенсированного сигнала управления током, который должен быть подан под противоположным фазовым углом для каждого порядка гармоник, выбранного для подавления.

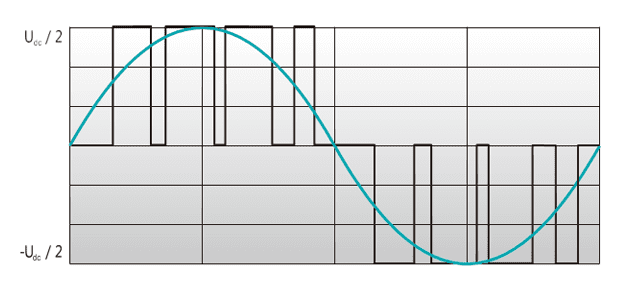

Схема генерации компенсированного тока подаёт управляющий сигнал на IGBT (полупроводниковый переключатель) посредством широтно-импульсной модуляции (ШИМ), и в систему подаётся компенсационный ток с идеально противоположной фазой для каждой гармоники. В результате гармонические токи на стороне питания значительно уменьшаются.

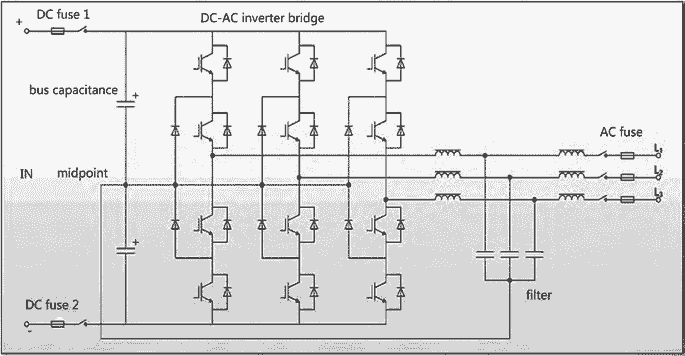

Благодаря трехуровневой топологии на основе преобразования напряжения нулевого уровня (состоящей из IGBT с пониженным напряжением, соответствующим более высокой частоте переключения) фильтры активной мощности VMtec AHF способны эффективно подавлять нежелательные пульсации тока и обеспечивать высокую точность компенсации формы выходного сигнала по отношению к синусоидальной форме сигнала.

Возможности компенсации гармоник

Активный фильтр гармоник VMtec AHF компенсирует гармоники со 2-й по 50-ю, обеспечивая как одновременную компенсацию всех порядков, так и выборочное подавление отдельных гармоник в зависимости от требований системы.

Алгоритм работы

Интеллектуальная технология, объединяющая режимы БПФ и динамической компенсации, адаптируется к индивидуальным требованиям заказчика, обеспечивая оптимальное качество электроэнергии в любой точке подключения.

Балансировка нагрузки и компенсация реактивной мощности

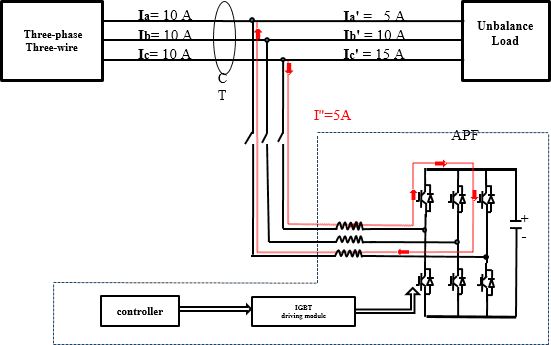

В процессе работы фильтры активной мощности VMtec AHF измеряют каждую фазу и перенаправляют существующий ток нагрузки для балансировки фаз. Они также используют оставшуюся мощность для динамической подачи реактивной мощности с целью коррекции коэффициента мощности. Пользователь может запрограммировать устройство на приоритет балансировки нагрузки или реактивной мощности в зависимости от конкретного применения.

Технические характеристики активных фильтров VMtec AHF

Активные фильтры гармоник VMtec AHF доступны в различных исполнениях – шкафном, стоечном и настенном – с номинальными токами от 30 до 150 А и напряжением до 400 В. Устройства обеспечивают подавление гармоник до 50-го порядка, коэффициент мощности PF=0,99 и уровень THDi менее 5%, что соответствует самым строгим международным стандартам качества электроэнергии.

Основные особенности

• Коррекция коэффициента мощности (запаздывающая и опережающая).
• Балансировка нагрузки в трехфазных системах.
• Контролируемая и выбираемая генерация гармоник.
• Гибкое применение: модульная конструкция, встроенная в стандартный или индивидуальный шкаф.
• Низкие тепловые потери (≤3 % от номинального APF, кВА), КПД ≥ 97 %.
• Высокая степень фильтрации гармоник: до 98 %.
• Высокая степень фильтрации гармоник: до 98 %.
• Высокая стабильность: бесконечное сопротивление сети позволяет избежать проблем с гармоническим резонансом.
• Заводская поддержка индивидуального проектирования.
• Стандартная заводская гарантия составляет один год с подтвержденной даты запуска или индивидуальной настройки.



За счет чего достигается повышенная производительность системы

• Проектирование трехуровневой топологии NPC.
• Высокоскоростная работа DSP+FPGA.
• Автоматический ограничитель без перегрузки.
• Защита: 16 способов широкого диапазона защиты: перенапряжение, перегрузка по току, перегрев и т. д.
• Связь: протокол MODBUS или Ethernet опционально.

Модульный, компактный размер и легкий вес

Традиционные фильтры активной мощности большие и тяжелые и часто занимают ценную площадь в распределительных помещениях. Компания VMtec применила мышление нового поколения и инновационные принципы проектирования для создания линейки фильтров активной мощности, которые имеют модульную конструкцию и доступны в конфигурациях для настенного монтажа, монтажа в стойку и в стойке/шкафу. Такая гибкость дает инженерам множество возможностей для удовлетворения любых ситуаций и в конечном итоге экономит ценное пространство и «недвижимость на этаже».

• - до 150 А при настенном креплении
• - допустимый ток до 150 А от одного модуля для монтажа в стойку.
• - допустимый ток до 750 А от одного шкафного решения.

Способы установки

Поддержка монтажа в стойку и настенного крепления, два метода установки.

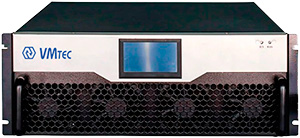

1. Шкаф для монтажа в стойку

Монтируется в стойку, подходит для централизованного и местного применения. Максимальная мощность параллельного шкафа составляет 750 А. Дополнительный сенсорный ЖК-экран диагональю 7/10 дюйма. Может быть установлен параллельно с различными типами распределительных шкафов, что удобно для установки.

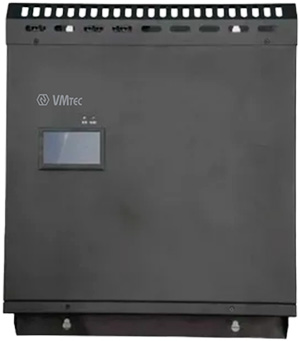

2. Модуль настенного крепления

Настенная установка подходит для местного лечения и других ситуаций, когда пространство для установки относительно ограничено. Настенная установка одного модуля AНF является гибкой и удобной.

Ключевые особенности активных фильтров VMtec серии AHF

Простой в использовании графический интерфейс пользователя

Серия VMtec AHF включает в себя HMI, включая графический интерфейс пользователя. Он предлагает прямое управление, настройку, мониторинг и анализ гармоник APF без необходимости использования ПК. Также включены опции связи, подробные аварийные события и отчеты о неисправностях с отметкой реального времени.

Дисплей с подсветкой

ЖК-дисплей с подсветкой обеспечивает высокий уровень читаемости и простоту навигации по меню:

• Доступ и настройка рабочих параметров
• Данные измерений в числовом, графическом и спектральном виде
• Рабочее состояние, включая подробные аварийные сигналы и сообщения о неисправностях
• Критические настройки защищены паролем

Измерения

Предоставляет полный набор данных измерений для анализа, таких как:

• Действующие значения напряжения и тока сети
• Искажения напряжения и тока сети (THDu и THDi)
• Суммарные среднеквадратичные токи нагрузки и THDi
• Системная частота
• Коэффициент нагрузки
• Компенсированные среднеквадратичные токи
• Сравнение ПФ (до и после)
• Графическая форма сигналов сетевых напряжений и токов, токов нагрузки и компенсированных токов
• Спектр гармоник токов сети и нагрузки, от 2-го до 50-го порядка гармоники

Почему выбирают активные фильтры VMtec?

• VMtec является профессиональным производителем решений для обеспечения качества электроэнергии, занимающийся исследованиями и разработками, с многолетним опытом, который предоставит вам более конкурентоспособную техническую и ценовую поддержку.
• У VMtec есть богатый опыт применения, чтобы предоставить вам более профессиональную, точную и лучшую сервисную поддержку.
• Высококачественные компоненты и строгие процедуры контроля качества продукции обеспечивают надежное качество продукции.
• У VMtec есть многолетний опыт экспорта в десятки регионов по всему миру, а также широкий выбор вариантов доставки, которые могут обеспечить вам более надежную, быструю и экономичную доставку.
