Автоматические выключатели SUSOL MCCB серии TS 1000-1600А
  pea.ru » Низковольтная коммутационная аппаратура от ведущих мировых брендов » Низковольтная коммутационная аппаратура LS (Корея) » Автоматические выключатели LS (Корея): серии и характеристики » Автоматические выключатели серии Susol MCCB (LS Корея) » Автоматические выключатели SUSOL MCCB серии TS 1000-1600А



Автоматические выключатели SUSOL MCCB серии TS на токи 1000-1600А LS (Корея)

Общие сведения

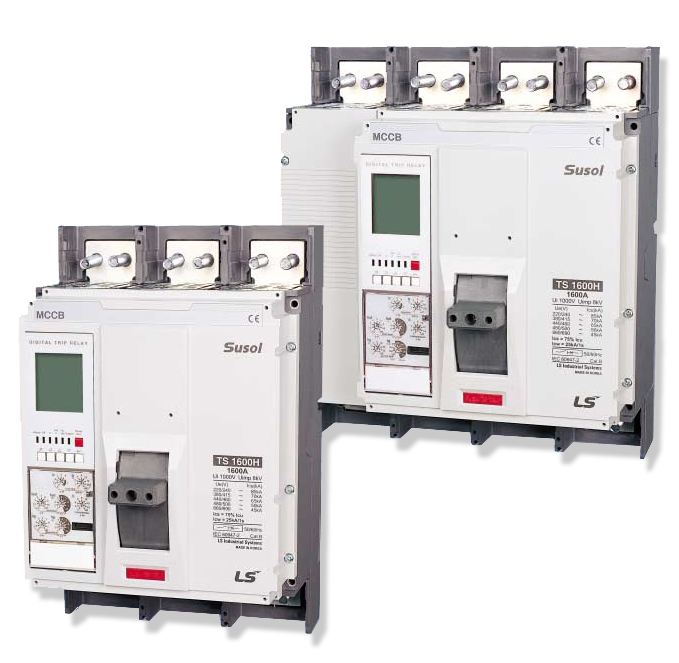

Автоматические выключатели SUSOL MCCB серии TS 1000-1600А — серия SUSOL
MCCB TS 1600

Четыре типа: N - базовый, тип А - с измерением тока, тип Р - с измерением мощности, тип S - с максимальным количеством измерений параметров. Логическая селективность, дистанционный возврат в исходное состояние и дискретные входы/выходы, обмен данными, регистрация событий и аварийных отключений.

  • Для распределения электроэнергии
  • Самая высокая отключающая способность
  • Оптимальный метод координации (каскадные и дискриминации)
  • Мощные инструменты инженерных
  • Для защиты двигателя и его устройство управления
  • Оптимальная защита от перегрузки
  • Для контроля и отключения цепей
  • Для широкого применения
  • Широкий спектр оптимизированных вспомогательного оборудования и аксессуаров

В дополнение к основным функциям защиты oт сверхтока (тока короткого замыкания, тока замыкания на землю) расцепитель автоматического выключателя Susol защищает от отклонения напряжения, отклонения частоты, а также от небаланса напряжения и тока. Он обладаем расширенными возможностями но измерению напряжения, тока, мощности, электроэнергии, гармоник, обеспечивает обмен данными и т.д.

По сравнению с традиционными микропроцессорный расцешпель обладаем большей точностью и стабильностью срабашвания, что позволяет увеличить долговечность или другими словами коммутационную способность автоматического выключателя. Функция логической селективности срабатывания авюматического выключателя упрощает координацию зацппы, а тепловая память позволяет использовать аппарат для зацппы различных нагрузок.


Выбор расцепителей

Автоматические выключатели SUSOL MCCB серии TS 1000-1600А — серия SUSOL Автоматические выключатели SUSOL MCCB серии TS 1000-1600А — серия SUSOL Автоматические выключатели SUSOL MCCB серии TS 1000-1600А — серия SUSOL Автоматические выключатели SUSOL MCCB серии TS 1000-1600А — серия SUSOL
тип А тип N тип P тип S
Защита от перегрузки, селективная, от КЗ, от замыкания на землю, тепловая, логическая селективность, по дифф. току (опция) Защита от перегрузки, селективная, от КЗ, от замыкания на землю, тепловая Защита от перегрузки, селективная, от КЗ, от замыкания на землю, тепловая, логическая селективность, по дифф. току (опция), от повышенного/пониженного тока и напряжения, от небаланса (токов/напряжений), от обратной мощности аналогично типу P

Технические характеристики

Тип TS1000 TS1250 TS1600
Номинал 1000 1250 1600
Кол-во полюсов 3, 4 3, 4 3, 4
Номинаьный ток,
In (A)                                		 -5 ~ 40°C 800, 1000 1250 1600
50°C 800, 1000 1250 1560
65°C 800, 1000 1240 1420
Номинальное напряжение изоляции,
Ui (V)                     		 1000 1000 1000
Номинальное импульсное напряжение,
Uimp (kV)		 8 8 8
Номинальное рабочее напряжение, Ue (В) AC 50/60Гц 690 690 690
DC - - -
Номинальная отключающая способность N H L N H N H
IEC 60947-2 Номинальная предельная отключающая способность короткого замыкания (кА) (Icu) AC50/60Гц (sym)          220/240В 55 75 200 55 75 55 75
380/415В 50 70 150 50 70 50 70
440V/460В 50 65 130 50 65 50 65
480/500В 40 50 100 40 50 40 50
  DC   660/690В 35 45 50 35 45 35 45
250В 2P - - - - - - -
500В 2P -
750В 3P -
Номинальная отключающая способность,
%Icu (Ics) 		100% 75% 100% 100% 75% 100% 75%
Номинальня мощность КЗ,      AC50/60Hz (kA) (Icw) 1s 25 25 12 25 25 25 25
3s - - -
Ток отсечки,    kA peak 50 50 - 50 50 50 50
Изоляция O O O
Категория B B A B B B B
Кол-во мех. срабатываний 10000 10000 10000
Электрическая долговеченость (кол-во операций) 440В In/2 6000 6000 4000 5000 5000 5000 5000
690В In 5000 5000 3000 4000 4000 2000 2000
In/2 4000 4000 3000 3000 3000 2000 2000
In 2000 2000 2000 2000 2000 1000 1000
Степень загрязнения 3 3 3
Размеры (мм) a (3p/4p) 210/280
b 327
c1 155.5
c2 162.7
d 185.3
Вес (кг) 3P 13
4P 16.8

Характеристики

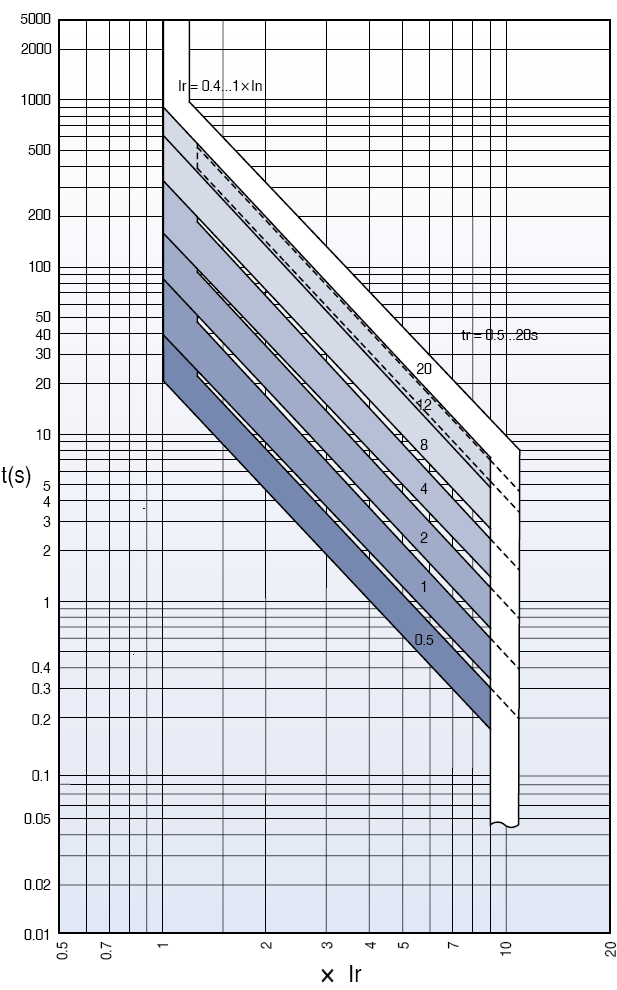

Длительная задержка (L)

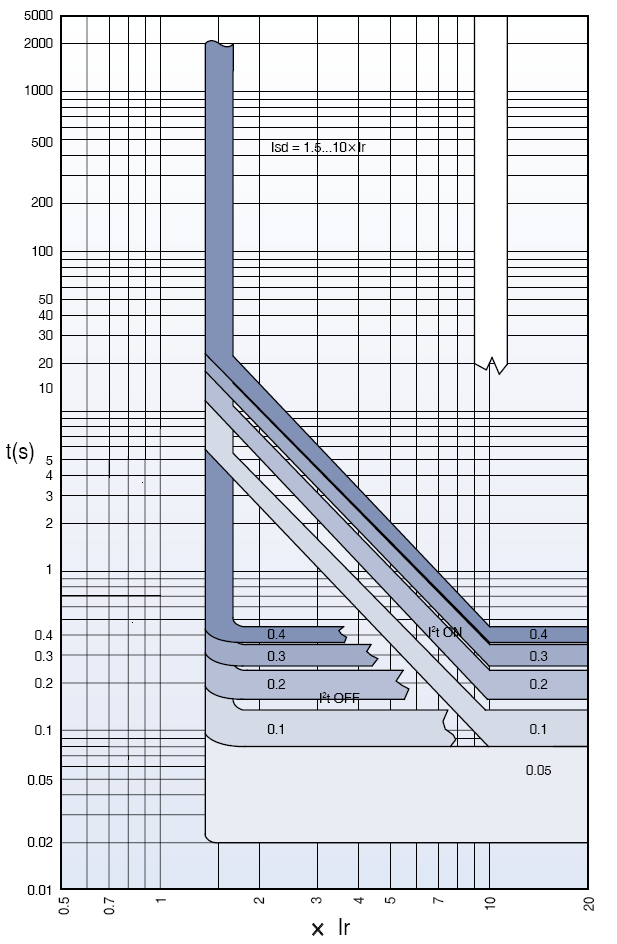

Автоматические выключатели SUSOL MCCB серии TS 1000-1600А — Длительная задержка (L) Кратковременная задержка (S)
Автоматические выключатели SUSOL MCCB серии TS 1000-1600А — Кратковременная задержка (S) Мгновенная (I)

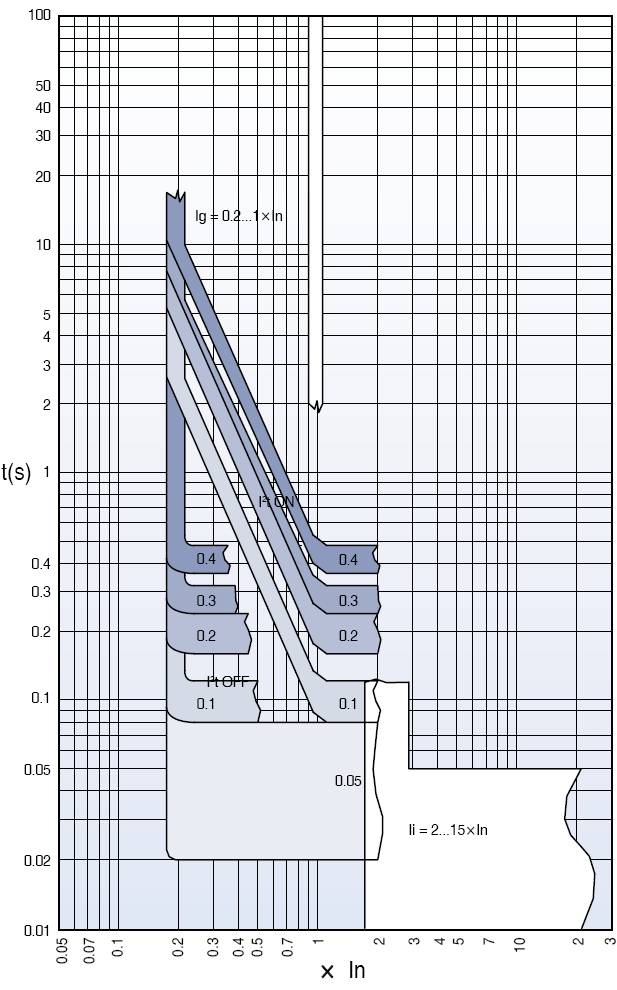

Замыкания на землю (G)

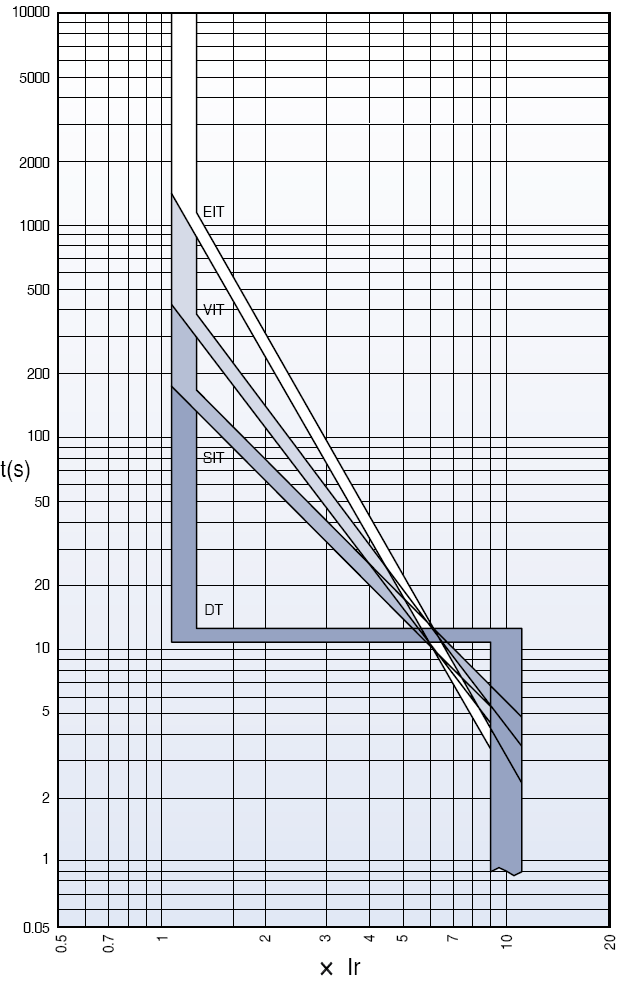

Автоматические выключатели SUSOL MCCB серии TS 1000-1600А — Мгновенная (I) IDMTL
Автоматические выключатели SUSOL MCCB серии TS 1000-1600А — IDMTL

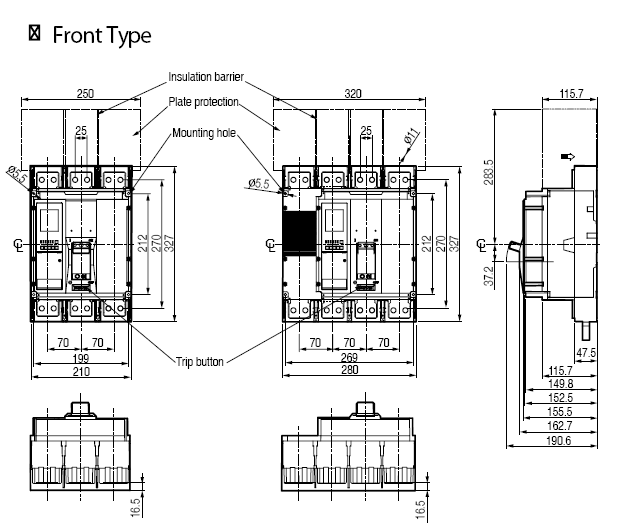

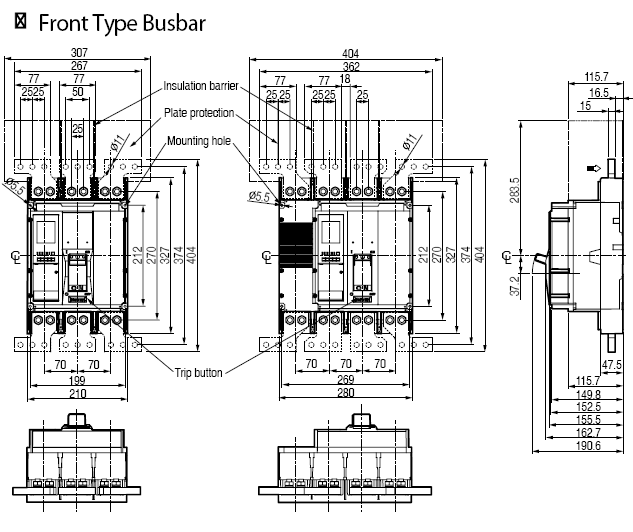

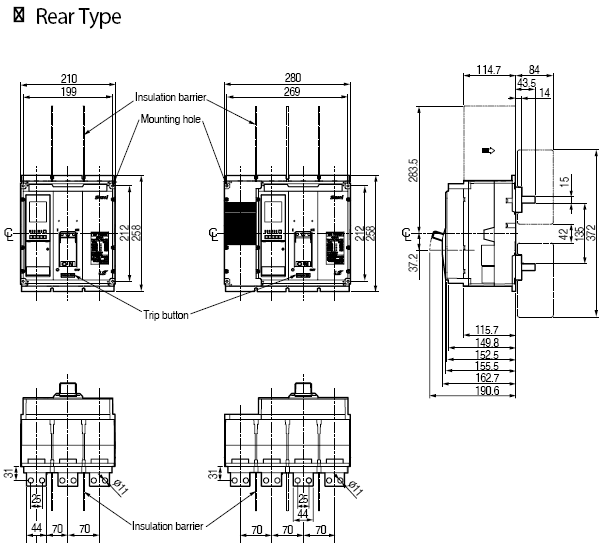

Размеры

Автоматические выключатели SUSOL MCCB серии TS 1000-1600А — IDMTL Автоматические выключатели SUSOL MCCB серии TS 1000-1600А — IDMTL Автоматические выключатели SUSOL MCCB серии TS 1000-1600А — IDMTL

Тех. информация

Тип TS1000 TS1250 TS1600
Номинал 1000 1250 1600
Кол-во полюсов 3, 4 3, 4 3, 4
Номинаьный ток,
In (A)                                		 -5 ~ 40°C 800, 1000 1250 1600
50°C 800, 1000 1250 1560
65°C 800, 1000 1240 1420
Номинальное напряжение изоляции,
Ui (V)                     		 1000 1000 1000
Номинальное импульсное напряжение,
Uimp (kV)		 8 8 8
Номинальное рабочее напряжение, Ue (В) AC 50/60Гц 690 690 690
DC - - -
Номинальная отключающая способность N H L N H N H
IEC 60947-2 Номинальная предельная отключающая способность короткого замыкания (кА) (Icu) AC50/60Гц (sym)          220/240В 55 75 200 55 75 55 75
380/415В 50 70 150 50 70 50 70
440V/460В 50 65 130 50 65 50 65
480/500В 40 50 100 40 50 40 50
  DC   660/690В 35 45 50 35 45 35 45
250В 2P - - - - - - -
500В 2P -
750В 3P -
Номинальная отключающая способность,
%Icu (Ics) 		100% 75% 100% 100% 75% 100% 75%
Номинальня мощность КЗ,      AC50/60Hz (kA) (Icw) 1s 25 25 12 25 25 25 25
3s - - -
Ток отсечки,    kA peak 50 50 - 50 50 50 50
Изоляция O O O
Категория B B A B B B B
Кол-во мех. срабатываний 10000 10000 10000
Электрическая долговеченость (кол-во операций) 440В In/2 6000 6000 4000 5000 5000 5000 5000
690В In 5000 5000 3000 4000 4000 2000 2000
In/2 4000 4000 3000 3000 3000 2000 2000
In 2000 2000 2000 2000 2000 1000 1000
Степень загрязнения 3 3 3
Размеры (мм) a (3p/4p) 210/280
b 327
c1 155.5
c2 162.7
d 185.3
Вес (кг) 3P 13
4P 16.8

Характеристики

Длительная задержка (L)
Автоматические выключатели SUSOL MCCB серии TS 1000-1600А — Длительная задержка (L) Кратковременная задержка (S)
Автоматические выключатели SUSOL MCCB серии TS 1000-1600А — Кратковременная задержка (S) Мгновенная (I)
Замыкания на землю (G)
Автоматические выключатели SUSOL MCCB серии TS 1000-1600А — Мгновенная (I) IDMTL
Автоматические выключатели SUSOL MCCB серии TS 1000-1600А — IDMTL

Размеры

Автоматические выключатели SUSOL MCCB серии TS 1000-1600А — IDMTL Автоматические выключатели SUSOL MCCB серии TS 1000-1600А — IDMTL Автоматические выключатели SUSOL MCCB серии TS 1000-1600А — IDMTL
