Общие сведения
Автоматические выключатели Susol
TD и TS отличаются превосходными характеристиками и компактностью. Они предназначены для использования в системах селективной защиты.
Рабочие параметры и отключающая
способность выключателей полностью соответствуют требованиям стандарта МЭК 60947-2.
Широкий выбор расщепителей, включая теплоэлектромагнитные с нерегулируемой уставкой;
теплоэлектромагнитные с регулируемой уставкой теплового расцепителя и нерегулируемой уставкой электромагнитного расцепителя; теплоэлектромагнитные с регулируемой уставкой; а также электронные, обуславливает непревзойденную гибкость применения данных аппаратов.

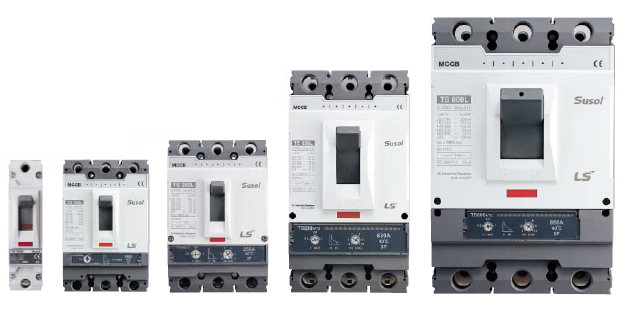

Автоматические выключатели Susol серии TD выпускаются в корпусе одного типоразмера и рассчитаны на номинальный ток от 16 до 160 А.
Автоматические выключатели серии

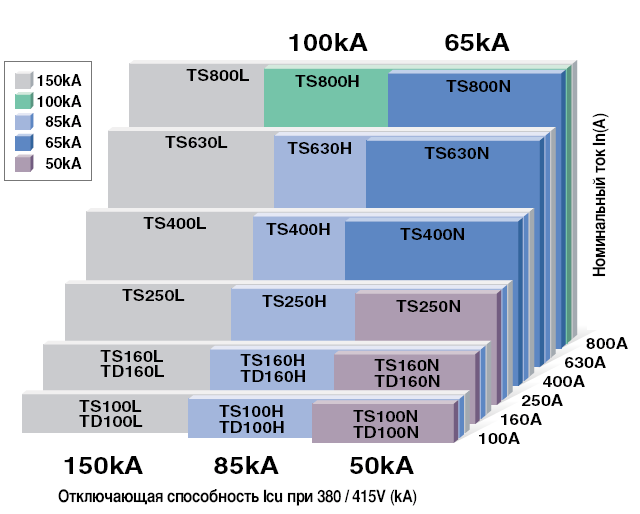

TS выпускаются в корпусах трех типоразмеров, рассчитаны на номинальный ток от 40 до 600 А и отключающую способность до 150 кА при напряжении 415 В переменного тока.
Характеристики аппаратов в стандартном исполнении соответствуют температуре окружающео воздуха 40 "С. По дополнительному заказу выключатели могут поставляться для работы при более высокой температуре 55°С.
Предназначены:
- Для защиты распределительных сетей
- Для защиты электродвигателей и их цепей
- Для отключения нагрузки в цепях управления
Оптимально подходят:
- Для последовательного соединения и координации устройств защиты с целью обеспечения селективности
- Экономически выгодная система защиты
- Гарантированная безопасность электроустановки
- Уменьшение нагрузки на компоненты и вероятности их повреждения
- Гарантированный срок службы

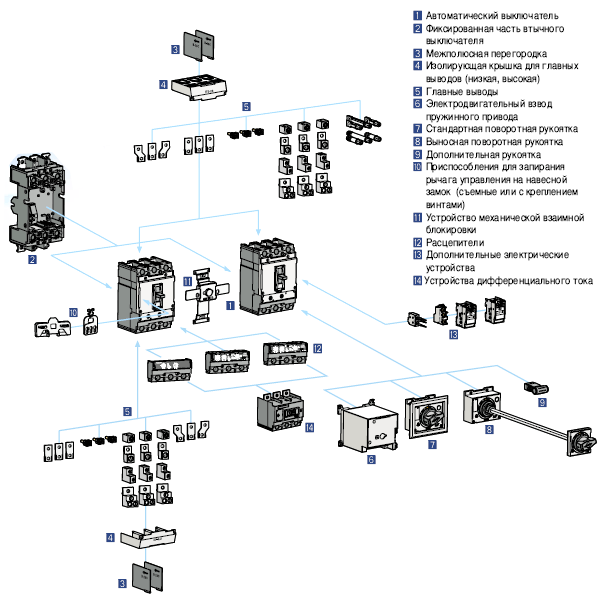

Обзор системы
Гибкость через модульное построение
В состав серии Susol входят разнообразные принадлежности. облегчающие монтаж и расширяющие возможности автоматических выключателей. Благодаря совместимости всех принадлежностей снижается объем необходимых складских запасов и увеличивается гибкость их использования.
Взаимозаменяемые расцепители
Конструкция автоматических выключателей Susol серии TS позволяет легко и просто заменять расцепители: благодаря чему аппараты могут обеспечивать различные виды защиты. Наибольшим количеством функций обладают электронные расцепители.
Простота использования
Выпускаемые встраиваемые принадлежности применяются со всеми автоматическим выключателям серий TD и TS и не зависят от типоразмера аппарата, что позволяет уменьшить складские запасы.
Удобство
Широкий ассортимент внешних принадлежностей позволяет выбрать самое удобное решение для монтажа, присоединения проводников, обеспечения изоляции, защитной блокировки и дистанционного управления.
Защита от тока утечки
Автоматичсекий выключатель Susol обеспечивает защиту от тока утечки при использовании с устройством дифференциального тока (RCD). RCD присоединяется к МССВ снизу без использования дополнительных проводов или перемычек.
Внешние принадлежности
Переднее и заднее присоединение проводников
Автоматические выключатели Susol TD и TS могут комплектоваться выводами различной конструкции
- Вывод для переднего присоединения проводников
- Гнездовой вывод для присоединения неподготовленных проводников
- Удлиненный вывод
- Расширенный вывод
- Вывод для заднего присоединения проводников
Фиксированная часть выключателя втычного исполнения
Позволяет снимать автоматический выключатель, не отсоединяя кабели, что облегчает замену и обслуживание аппаратов.
- Стандартная фиксированная часть
- Фиксированная часть для 2-рндного расположения выключателей.
Стандартная и выносная поворотная рукоятка
Поставляются поворотные рукоятки двух типов:
- Стандартная (с или без замка для фиксации положения рукоятки)
- Выносная
Устройства для запирания автоматического выключателя
- Прикрепляемое винтами приспособление для запирания рычага автоматического выключателя навесным замком
- Съемное приспособление для запирания рычага навесным замком
- Замок, встроенный в поворотную рукоятку
Электродвигательный взвод пружинного привода
Электро двигательный взвод пружинного привода предназначен для местного и дистанцимони ого включения и отключения автоматического выключателя .
Устройство механической взаимной блокировки
Не допускает даже кратковременного одновременного подключения к двум источниками питания
