Устройства дифференциального тока RTU, RCD

Общие сведения

В отличие от обычных автоматических выключателей, защищающих от сверхтока, аппарат с устройством дифференциального тока также обеспечивает защиту людей от тока утечки при прямом и косвенном прикосновении (автоматичсекий выключатель с УЗО).

RCD позволяет задавать различные уставки тока и задержки срабатывания. При уставке тока, равной ЗОмА, заданные задержки блокируются и срабатывание происходит немедленно.При нажатии кнопки тестирования происходит проверка срабатывания электрической и механической части устройства.

Для предотвращения повреждения встроенной электроники автоматического выключателя в сборе с RCD при проверке электрической прочности изоляции устанавливается изолирующая вставка. RCD может быть оборудовано контактом аварийной сигнализации (FAL) для удаленной индикации срабатывания защиты по току

Таблица выбора

		RTU23	RTU33	RTU43
Количество полюсов		3*	3*	3*
	TS100	■
Применяете	TS160	■
автоматически	TS250	■
выключателем	TS4Q0		■
	TS630		■
	TS800			■
Уставка дифференциального тока	Iлп(А)	(регулируемая) 0.03-03-1-3-10	(регулируемая) 0.03-03-1-3-10	(регулируемая) 0.03-0.3-1-3-Ю
Задержка **	Задаваемая (ms)	(регулируемая) 0-60-150-300-600	(регулируемая) 0-60-150-300-600	(регулируемая) 0-60-150-300-600
	Макс, время отключения (ms)	(регулируемая) 40-140-240-450-330	(регулируемая) 40-140-240-450-вбО	(регулируемая) 40-140-240-450-830
Номинальное напряжение	АС 50/60 Hz	220-460V/ 460-690V	220-460V / 460--69OV	220-460V/460-69OV

* 3-полюсные модули можно использовать также с 2-полюсными выключателями.
**" При уставке 30 мА срабатывание происходит мгновенно, а заданные задержки игнорируются.

Объединение с автоматическим выключателем

Присоединение устройства дифференциального тока не влияет на характеристики автоматического выключателя

• Соответствие стандартам
• Степень защиты, класс изоляции лицевой панели (II)
• Изоляционные характеристики в соответствии с МЭК 60497-2
• Электрические характеристики
• Характеристики расцепителя
• Способы монтажа и электрические соединения
• Вспомогательные устройства индикации, измерения и управления
• Монтажные и соединительные принадлежности

		RTU23	RTU33	RTU43
MCCB	LxHxD(mm)	105x160x86	140x260x110	210х320х135
MCC&-RCD		105x240x86	140x370x110	210х450х135
RCD		105x80x86	140x110x110	210х130х135
MCC&-RCD	Macca(kg)	2.7	8.08	16.28
RCD		0.96	2.52	4.6
Тип		Для присоединения снизу
Аксессуары		Контакт аварийной сигнализации FAL

• Cохранить каталог Устройства дифференциального тока RTU, RCD (0,4 Мб)

Тех. информация

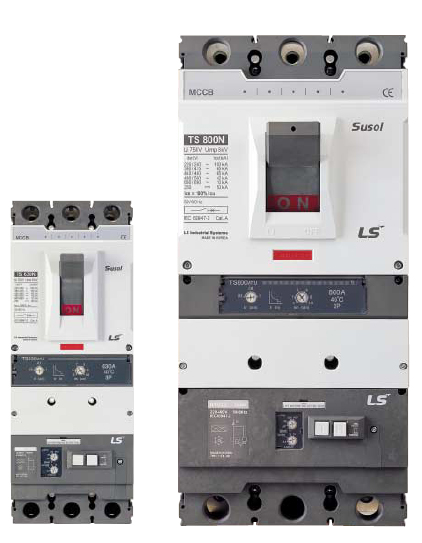

Автоматический выключатель может обеспечивать защиту по току утечки, если он оборудован устройством дифференциального тока (RCD). Автоматические выключателиTS100, TS160 и TS250 могут объединяться с устройством дифференциального тока RTU23, TS400 и TS600 - с RTU33, a TS800 - с RTU43. Во всех случаях RCD крепится снизу прямо к выключателю без использования дополнительных проводов или перемычек.

Соединения автоматического выключателя с подключенным RCD не отличаются от соединений обычного выключателя. RCD присоединяется и к втычному, и к стационарному аппарату. Зажимы главной цепи RCD выводы, что и для МССВ.

Общий обзор

В отличие от обычных автоматических выключателей защищающих от сверхтока, аппарат с устройством дифференциального тока также обеспечивает защиту людей от тока утечки при прямом и косвенном прикосновении (автоматический выключатель с УЗО).

RCD позволяет задавать различные уставки тока и задержки срабатывания. При уставке тока, равной 30 мА, заданные задержки блокируются и срабатывание происходит немедленно. При нажатии кнопки тестирования происходит проверка срабатывания электрической и механической части устройства. Во избежание повреждения встроенной электроники автоматического выключателя в сборе с RCD при проверке электрической прочности изоляции устанавливается изолирующая вставка. RCD может быть оборудовано контактом аварийной сигнализации (FAL) для удаленной индикации срабатывания защиты по току утечки.

Соответствие стандартам

• МЭК 60947-2 (Аппаратура распределения и управления низковольтная. Часть 2. приложение В
• IEC 61009 (Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения со встроенной защитой от сверхтоков), приложение В
• МЭК 60755, класс А, стойкость к постоянной составляющей до 6mA
• VDE664, работа при температуре до -25

Удаленная индикация

RCD может быть оборудовано контактом удаленной сигнализации (FAL) для удаленной индикации срабатывания защиты по току утечки.

Питание

Устройство дифференциального тока питается от контролируемой сети и поэтому не нуждается во внешнем источнике питания. Оно может функционировать будучи подключенным к двум фазам.
