Состоит из панели управления и трансформатора, размеры которого существенно меньше обычных трансформаторов; небольшие, легкие датчики с очень высокими диапазонами измеряемых токов делают выбор простым; легкий монтаж. Защищает двигатели с любыми условиями пуска.
Имеются тип блока и тип расширения

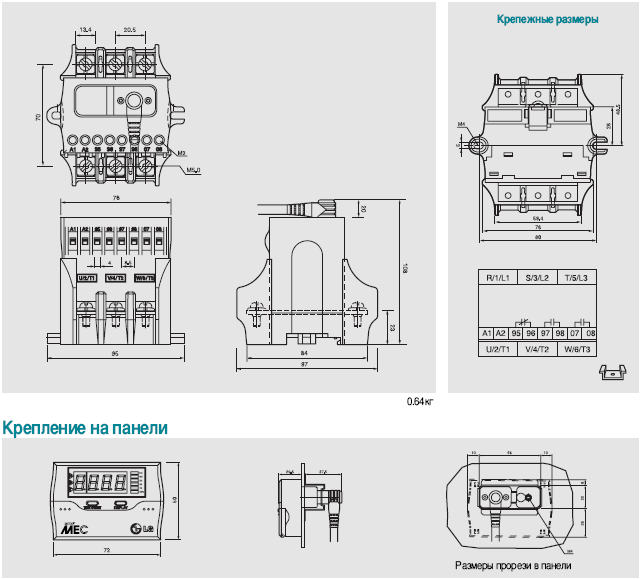

Тип расширения: Блок дисплея дистанционно устанавливается на поверхности панели

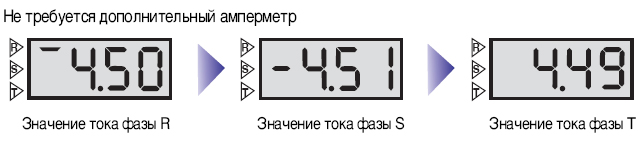

Функция трехфазного амперметра: Проверка тока 3 фаз и значения уставки при нажатии на кнопку просмотра
Выбор обратнотоковой характеристики или прямотоковой характеристики
Простота эксплуатации: Большинство функция настраиваются рабочими кнопками и ручками
Показывает причины отказов и значения
Добавлена функция защиты от отказа заземления
Контакторы и пускатели LS широко применяются в строительстве и промышленности, например в блоках управления двигателем, системах отоплении и вентиляции, кондиционирования воздуха, насосном и грузоподъёмном оборудовании, освещении, системах повышения коэффициента мощности и т. д.
Примечание:
В случае закона прямого времени защита от торможения работает после настройки времени D
Просмотр причины отключения и текущих значений

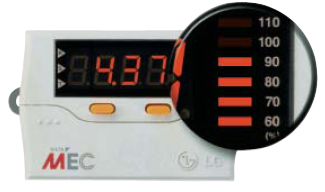

Четкий оперативный контроль при взгляде на светодиодную панель, на которой отображаются причины отказов и значения параметров.
Выбор функций
FUNC
Sel
Описание
1.СНА
Inv/dEF
Настройка рабочей характеристики (Обратный/прямой закон времени)
2.dEF
0-30(S)
Настройка времени срабатывания (при прпмом законе времени)
З.r.Р
oFF/on
Переворот фазы включен
4. Und
oFF/30~70(%)
Снижение тока включено й настроено
5. q-F
oFF/0.05-1.0(S)
Защита от отказа заземлении включена й настроена
6. Stl
oFF/on
Остановка двигатели включена
7. Loc
oFF/200~900(%)
Торможение ротора включено и настроено
8.Ct
1-120
Настройка коэффициента СТ
9. P.F
on/oFF
Отказ фазы включен
A.gFd
oFF/on
Установка задержки отключении при пропаданий заземлении
b. StA
0-120
Установка времени работы в меснцах
с StH
10-730
Установка времени работы в часах
d. tAH
A000,000.0
Отображение полного времени работы (месиц, час)
E. rAH
A000,000.0
Отображение времени работы (месиц, час)
Sto
Sto
Сохранение
Примечание:
1. |2.dEF| отображается только если | dEF | выбран в режиме |1.СНА|
2. Выбор тока определения отказа заземления: смотрите стр. 114
3. Функции с В no E доступны только для моделей SZa и TZa

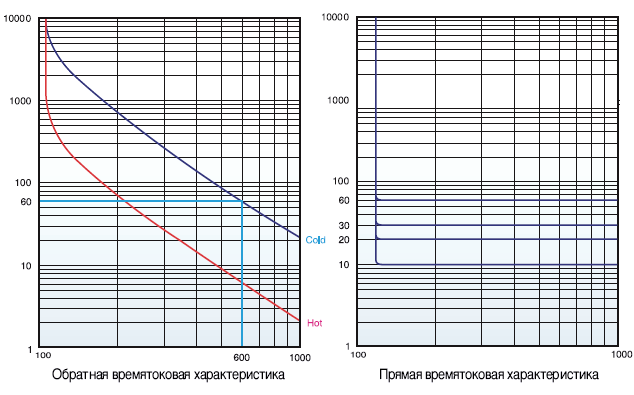

Время-токовые характеристики
Номиналы
Model
DMPD-SZ/SZa
DMPD-TZ/TZa
Тип
Метод подключения

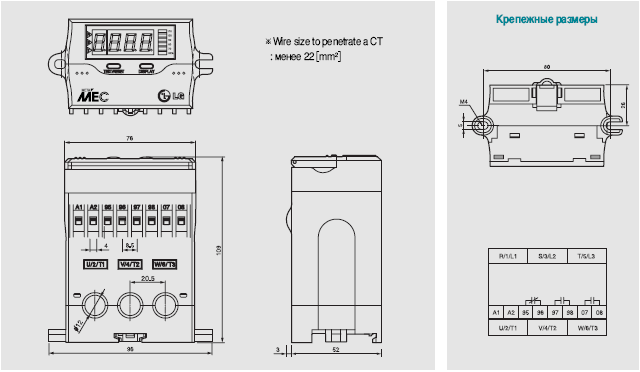

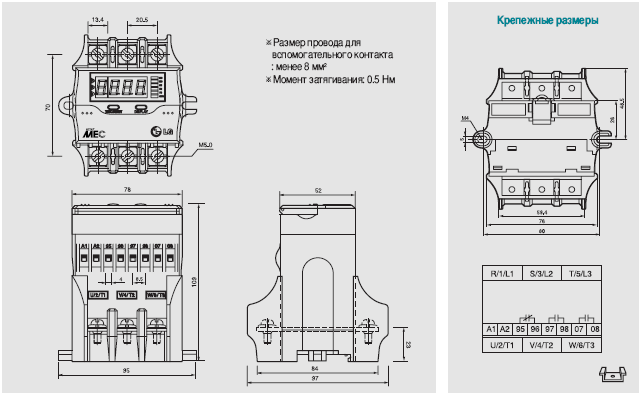

Под винт

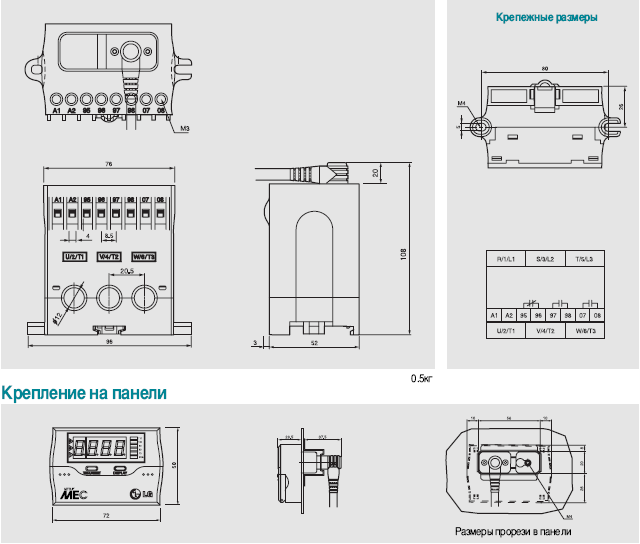

В туннель
Монтаж на панели
Блок или расширение
Рабочие характеристики
Обратный/прямой тип временной зависимости
Функция сигнализации
Настраивается от 60% до 110%
Диапазон
тока (А)
DMP06-D
0.5-6
DMP60-D
5-60
Уставка времени
Прямой закон
Задержка (D-T)
0-60 секунд
Срабатывание (О-Т)
0-30 секунд
Обратный закон
0-60 секунд
Тип сброса
Ручной сброс
Рабочее напряжение
Напряжение
переменное190-250В
Частота
60 Гц (50 Гц)

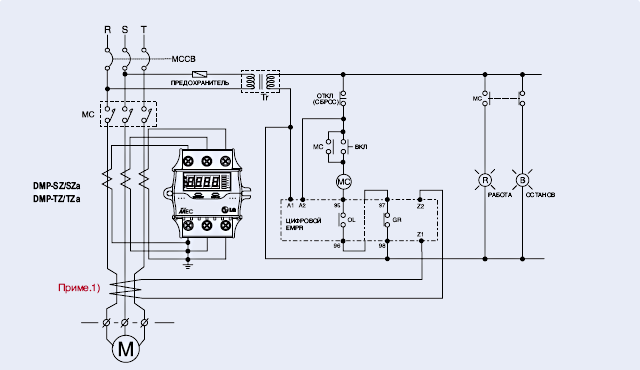

Bход ZCT (07-08)
200 мА/110 mB(ZCT) [диаметр 30, 50, 65, 80}
Вспомогательные
2 А, 2В, 1a1b, OL,GR 2-SPST(95~98)
3 А/250В переменного тока, активнап нагрузка
контакты
7-сегментный
Величина тока 3 фаз, причина отказа
Индикатор
Шкальный светодиодный
Коэффициент нагрузки (60-110%)
Монтаж
Рейка DIN 35 мм / Панель

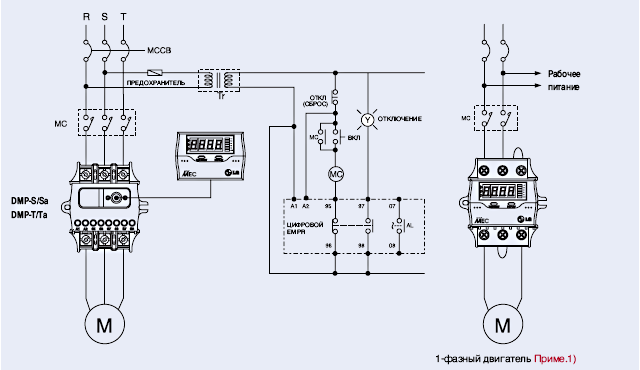

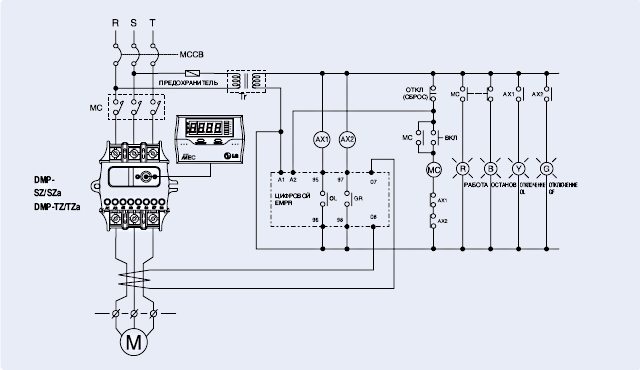

Метод подключения
Комбинация с внешним трансформатором тока CT
Примечение: пожалуйста, отключите функцию защиты от переворота фазы, если вы используете однофазный двигатель
Примечание:
В случае закона прямого времени защита от торможения работает после настройки времени D
Выбор функций
FUNC
Sel
Описание
1.СНА
Inv/dEF
Настройка рабочей характеристики (Обратный/прямой закон времени)
2.dEF
0-30(S)
Настройка времени срабатывания (при прпмом законе времени)
З.r.Р
oFF/on
Переворот фазы включен
4. Und
oFF/30~70(%)
Снижение тока включено й настроено
5. q-F
oFF/0.05-1.0(S)
Защита от отказа заземлении включена й настроена
6. Stl
oFF/on
Остановка двигатели включена
7. Loc
oFF/200~900(%)
Торможение ротора включено и настроено
8.Ct
1-120
Настройка коэффициента СТ
9. P.F
on/oFF
Отказ фазы включен
A.gFd
oFF/on
Установка задержки отключении при пропаданий заземлении
b. StA
0-120
Установка времени работы в меснцах
с StH
10-730
Установка времени работы в часах
d. tAH
A000,000.0
Отображение полного времени работы (месиц, час)
E. rAH
A000,000.0
Отображение времени работы (месиц, час)
Sto
Sto
Сохранение
Примечание:
1. |2.dEF| отображается только если | dEF | выбран в режиме |1.СНА|
2. Выбор тока определения отказа заземления: смотрите стр. 114
3. Функции с В no E доступны только для моделей SZa и TZa
