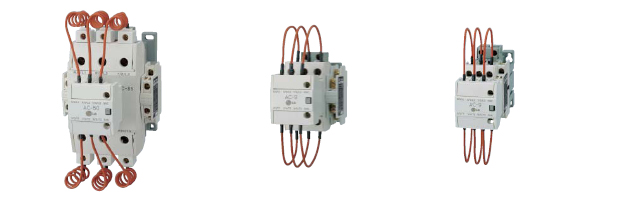

Контакторы для специального применения, предназначены для переключения одноступенчатой или многоступенчатой батареи конденсаторов. Соответствуют стандартам IEC-60947-4941, UL и CSA.
Условия эксплуатации
Если контакт замкнут, то конденсатор должен быть разряжен перед повторной зарядкой (максимальное допустимое остаточное напряжение наклеммах<50В)
При рабочем напряжении 500В (Ue=500B), 100000 раз
Для предотвращения возможности короткого замыкания номинал предохранителя типа gG должен в 1.5-2 раз
превышать номинальный ток.
Он должен быть отделен от резисторного провода
Контакторы и пускатели LS широко применяются в строительстве и промышленности, например в блоках управления двигателем, системах отоплении и вентиляции, кондиционирования воздуха, насосном и грузоподъёмном оборудовании, освещении, системах повышения коэффициента мощности и т. д.
Номиналы
Тип
Максимальная рабочая мощность (кВАр)
Номинал
(А)
Применяемый блок
220-240В
400-440В
600-550В
GMC(D)-9C
5
9.7
14
14
АС-9 83631611001
GMC(D)-12C
6.7
12.5
18
18
АС-9 83631611001
GMC(D)-18C
8.5
16.7
24
24
АС-9 83631611001
GMC(D)-22C
10
18
26
26
АС-9 83631611001
GMC(D)-32C
15
25
36
36
АС-9 83631611001
GMC(D)-40C
20
33.3
4В
48
АС-9 83631611001
GMC(D)-50C
22
40
58
58
АС-50 83631613001
GMC(D)-65C
25
45.7
66
66
АС-50 83631613001
GMC(D)-75C
29.7
54
78
78
АС-50 83631613001
GMC(D)-85C
35
60
92
92
АС-50 83631613001
Температура окружающей среды. в< 551 пр""643""02)
Примечание} 1. Средняя температура за 24 часа согласно стандартам IEC 70 и 831 равна 45t
