Купить 2-полюсные контакторы постоянного тока серии SMM LS (Корея) по лучшей цене
  pea.ru » Купить Низковольтную коммутационную аппаратуру по лучшей цене » Купить Низковольтную коммутационную аппаратуру LS (Корея) по лучшей цене » Купить Контакторы LS (Корея) по лучшей цене » Купить 2-полюсные контакторы постоянного тока серии SMM LS (Корея) по лучшей цене



2-полюсные контакторы постоянного тока LS (Корея)

Общие сведения

SMM

Контакторы предназначены для коммутации и управления двигателей постоянного тока, а также для всех других цепей постоянного тока. Для применения на электрифицированном транспорте и в распределительных устройствах с большим колебанием управляющего напряжения существует исполнение с расширенным рабочим диапазоном катушек электромагнитов.

  • Два нормально разомкнутых основных контакта для цепей постоянного тока
  • Положительная и отрицательная полярность полюсов указана на передней панели
  • Для эффективного гашения дуги установлен внешний магнит
  • Монтаж на рейку DIN или крепежными винтами
  • Вспомогательные контакты 2NO+2NC встроены в стандартном варианте поставки
  • Переменное/постоянное управляющее напряжение

Контакторы и пускатели LS широко применяются в строительстве и промышленности, например в блоках управления двигателем, системах отоплении и вентиляции, кондиционирования воздуха, насосном и грузоподъёмном оборудовании, освещении, системах повышения коэффициента мощности и т. д.

Варианты для выбора


Тип Число
последовательных
контактов		 Режимы DC2,4 Непрерывный ток, 1th Вспомогательные контакты
Обмотка перем. тока Обмотка пост, тока 110В 220В 440В
SMM-30P SMM-30DP 1® 2.2кВт
З0А		 3.7кВт
20А		 2.2кВт
7.5А		 50А 2N0+2NC
2(2) 3.7кВт
40А		 5.5кВт
З0А		 7.5кВт
20А
SMM-60P SMM-60DP 1 5.5кВт
60А		 7.5кВт
40А		 5.5кВт
15А		 90А 2N0+2NC
2 7.5кВт
80А		 11 кВт
60А		 15кВт
40А
SMM-100P SMM-100DP 1 7.5кВт
100А		 11 кВт
60А		 15кВт
20А		 120А 2N0+2NC
2 11кВт
120А		 18.5кВт
100А		 22кВт
60А

N0 - нормально разомкнутый, NC - нормально замкнутый

Номиналы вспомогательных контактов

  Режим переменного тока Режим постоянного тока
110В 220B 550B 48B 110В 220B
Номипапьпая Индуктивная нагрузка 6А 5А ЗА ЗА 1.2А 0.2А
Активная нагрузка 10А 10А 5А 2.5А 1А
Непрерывный ток, Ith 16А

Рабочие характеристики


Типы контакторов Ток отключения Ток замы­кания Срок службы
Число
последовательных
контактов		 Постоянное 110В Постоянное 220В Постоянное 440В
SMM-30P SMM-30DP 1 120А 80А ЗОА 160А Механический срок службы : 2,5 миллионов срабатываний
Электрический срок службы : 0,5 миллионов срабатываний
Циклов срабатываний : 1200 срабатываний в час
2 160А 120А 80А
SMM-60P SMM-60DP 1 240А 160А 60А 320А
2 320А 240А 160А
SMM-100P SMM-100DP 1 400А 240А 80А 480А
2 480А 400А 240А

Напряжение обмотки контактора, переменное 50 /60 Гц
48,100/100-110, 110-120/115-120, 200/200-220, 220-240/230-240, 380-415/400-440В

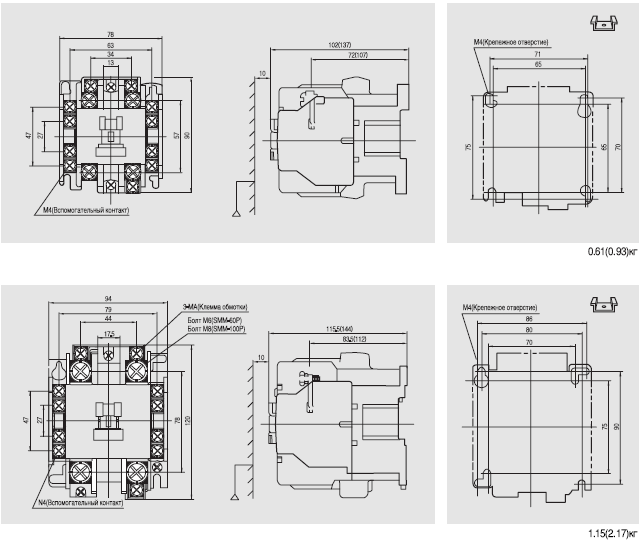

Габаритные размеры

Варианты для выбора


Тип Число
последовательных
контактов		 Режимы DC2,4 Непрерывный ток, 1th Вспомогательные контакты
Обмотка перем. тока Обмотка пост, тока 110В 220В 440В
SMM-30P SMM-30DP 1® 2.2кВт
З0А		 3.7кВт
20А		 2.2кВт
7.5А		 50А 2N0+2NC
2(2) 3.7кВт
40А		 5.5кВт
З0А		 7.5кВт
20А
SMM-60P SMM-60DP 1 5.5кВт
60А		 7.5кВт
40А		 5.5кВт
15А		 90А 2N0+2NC
2 7.5кВт
80А		 11 кВт
60А		 15кВт
40А
SMM-100P SMM-100DP 1 7.5кВт
100А		 11 кВт
60А		 15кВт
20А		 120А 2N0+2NC
2 11кВт
120А		 18.5кВт
100А		 22кВт
60А

N0 - нормально разомкнутый, NC - нормально замкнутый

Номиналы вспомогательных контактов

  Режим переменного тока Режим постоянного тока
110В 220B 550B 48B 110В 220B
Номипапьпая Индуктивная нагрузка 6А 5А ЗА ЗА 1.2А 0.2А
Активная нагрузка 10А 10А 5А 2.5А 1А
Непрерывный ток, Ith 16А

Рабочие характеристики


Типы контакторов Ток отключения Ток замы­кания Срок службы
Число
последовательных
контактов		 Постоянное 110В Постоянное 220В Постоянное 440В
SMM-30P SMM-30DP 1 120А 80А ЗОА 160А Механический срок службы : 2,5 миллионов срабатываний
Электрический срок службы : 0,5 миллионов срабатываний
Циклов срабатываний : 1200 срабатываний в час
2 160А 120А 80А
SMM-60P SMM-60DP 1 240А 160А 60А 320А
2 320А 240А 160А
SMM-100P SMM-100DP 1 400А 240А 80А 480А
2 480А 400А 240А

Напряжение обмотки контактора, переменное 50 /60 Гц
48,100/100-110, 110-120/115-120, 200/200-220, 220-240/230-240, 380-415/400-440В



Габаритные размеры
