Контакторы предназначены для коммутации и управления двигателей переменного тока, а также для всех других цепей переменного тока. Для применения на электрифицированном транспорте и в распределительных устройствах с большим колебанием управляющего напряжения существует исполнение с расширенным рабочим диапазоном катушек электромагнитов.
Два нормально разомкнутых основных контакта для цепей переменного тока
Положительная и отрицательная полярность полюсов указана на передней панели
Для эффективного гашения дуги установлен внешний магнит
Монтаж на рейку DIN или крепежными винтами
Вспомогательные контакты 2NO+2NC встроены в стандартном варианте поставки
Переменное/постоянное управляющее напряжение
Контакторы и пускатели LS широко применяются в строительстве и промышленности, например в блоках управления двигателем, системах отоплении и вентиляции, кондиционирования воздуха, насосном и грузоподъёмном оборудовании, освещении, системах повышения коэффициента мощности и т. д.
Варианты для выбора
Тип
Номиналы АСЗ
Номиналы АС4
Номинал АС1
замыкания
отключения
220-240В
380-440В
500-550В
220-240В
380-440В
500-550В
SMC-20P2
20А
17А
14А
18А
13А
10А
ЗОА
120А
20А
SMC-25P2
25А
21А
17А
20А
14А
12А
35А
150А
25А
SMC-30P2
ЗОЛ
23А
21А
22А
20А
14А
40А
180А
ЗОА

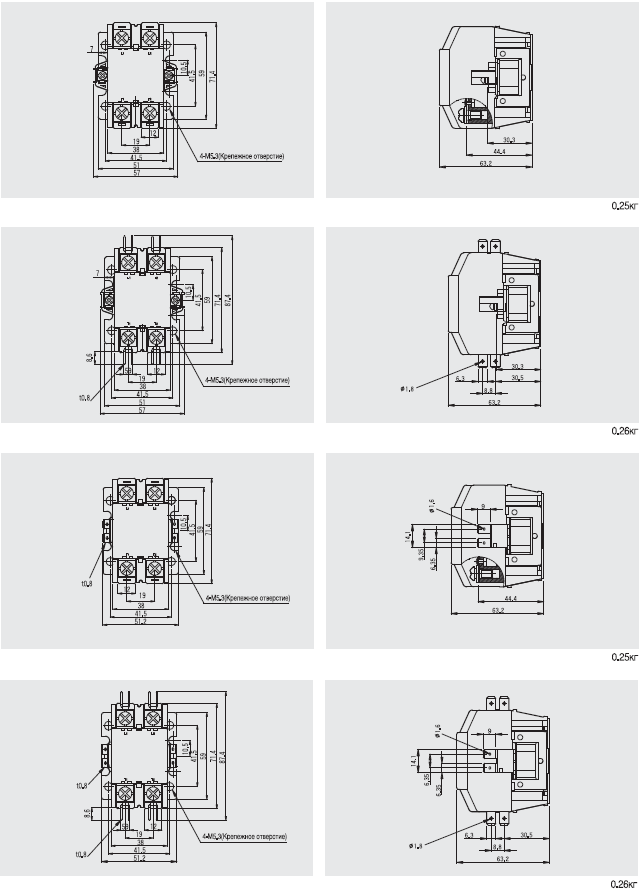

Стиль подключения соединений
Код клеммы
Основная клемма
Клемма о6мотки
Примечания
TSBS
Винтовой зажим
Винтовой зажим
TSBQ
Разъемный
TQBS
Разъемный (быстрое подключ.)
Винтовой зажим
не доступен для SMC-30P2
TQBQ
Разъемный (быстрое подключ.)
Срок службы
Механический срок службы
2 миллионов срабатываний
Электрический срок службы
при АСЗ
0.2 миллионов срабатываний (1200 срабатываний'час)
при AC4
0.015 миллионов срабатываний (600 срабатываний'час)
