Что делает преобразователь частоты

Преобразователь частоты (частотный преобразователь, инвертор) — устройство, которое управляет скоростью вращения асинхронного электродвигателя, изменяя частоту и напряжение питающего тока.

Обычный асинхронный двигатель, подключённый напрямую к сети, вращается с постоянной скоростью, которая определяется частотой сети и числом пар полюсов. Изменить эту скорость без преобразователя нельзя — можно только включать и выключать двигатель либо применять механические способы: редукторы, заслонки, задвижки, дросселирование.

Преобразователь частоты заменяет механическое регулирование электрическим. Вместо того чтобы гасить избыточный напор задвижкой, привод снижает скорость двигателя — и он потребляет ровно столько энергии, сколько нужно процессу.

Зачем применять частотное регулирование

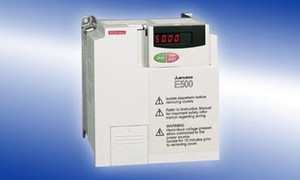

Модели FR-E 500 и FR-E 540

Серия FR-E 500 — компактные преобразователи частоты Mitsubishi Electric для общепромышленного применения. Модель FR-E 540 входит в эту серию.

Привод подключается к однофазной или трёхфазной сети. Выходная мощность зависит от типа сети:

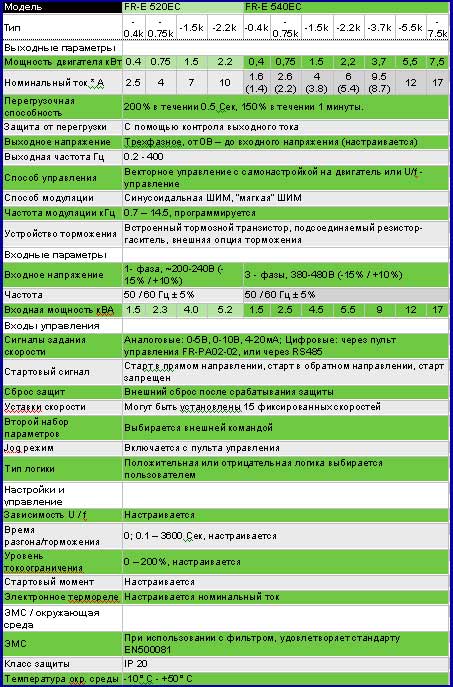

Технические особенности серии

Что означает перегрузка 200%

Это способность привода кратковременно пропускать ток вдвое больше номинального. Такая перегрузка возникает при разгоне двигателя, при пуске механизма под нагрузкой, при работе с ударной нагрузкой. Без запаса по току привод отключался бы по защите в момент пуска.

Зачем ПИД-контроллер встроен

Во многих задачах требуется не просто задать скорость, а поддерживать параметр: давление в трубопроводе, уровень в резервуаре, температуру, расход. ПИД-контроллер сравнивает фактическое значение с заданным и сам корректирует скорость привода.

Наличие его внутри преобразователя означает, что внешний регулятор не нужен — достаточно подключить датчик обратной связи. Это упрощает схему и снижает стоимость системы.

Что даёт векторное управление

При векторном управлении привод управляет не только частотой, но и моментом двигателя. Автонастройка определяет параметры конкретного двигателя и запоминает их. Это даёт устойчивую работу на низких скоростях и точное поддержание момента — важно для конвейеров, подъёмных механизмов, экструдеров.

Область применения

• Насосы — поддержание давления, регулирование подачи, защита от сухого хода.
• Вентиляторы — регулирование производительности по температуре или расходу воздуха.
• Компрессоры — поддержание давления в пневмосети.
• Конвейеры — плавный пуск и регулирование скорости транспортировки.
• Станки и обрабатывающее оборудование — регулирование скорости привода.
• Смесители и мешалки — изменение скорости перемешивания по режиму процесса.
• Подъёмно-транспортное оборудование — точный момент на низких скоростях.
• Пищевое и упаковочное оборудование — синхронизация нескольких приводов.

Как подобрать преобразователь

1. Определите тип питающей сети

Однофазная сеть 220 В или трёхфазная 380 В. От этого зависит доступная выходная мощность: до 2,2 кВт от однофазной или до 7,5 кВт от трёхфазной.

2. Уточните параметры двигателя

• номинальная мощность, кВт;
• номинальный ток, А;
• номинальные напряжение и частота;
• число оборотов и число пар полюсов.

3. Оцените характер нагрузки

• постоянный момент — конвейеры, экструдеры, подъёмные механизмы;
• вентиляторный момент — насосы, вентиляторы, компрессоры: момент растёт с квадратом скорости;
• пуск под нагрузкой — требуется запас по току, важен параметр перегрузки 200%;
• инерция механизма — влияет на необходимость тормозного резистора.

4. Уточните требуемый режим работы

Нужно ли поддерживать параметр (давление, уровень, температуру) — тогда задействуется ПИД-контроллер. Требуется ли многоскоростной режим — пригодятся 15 встроенных программ.

5. Определите способ управления и связь

• задание с панели оператора, с внешнего сигнала или по сети;
• аналоговый сигнал 0–10 В или 4–20 мА для обратной связи;
• дискретные входы для команд пуска и направления;
• требуется ли обмен данными с системой управления.

6. Учтите условия установки

• температура в шкафу и необходимость вентиляции;
• наличие пыли, влаги, агрессивных сред;
• длина кабеля между приводом и двигателем — на больших длинах требуются фильтры или дроссели;
• требования по электромагнитной совместимости;
• степень защиты корпуса.

Что нужно для подбора

Направьте параметры — подберём модель и исполнение:

• тип питающей сети: однофазная или трёхфазная;
• мощность двигателя, кВт;
• номинальный ток двигателя, А;
• напряжение и частота сети;
• число оборотов двигателя;
• характер нагрузки: постоянный или вентиляторный момент;
• требуется ли пуск под нагрузкой;
• требуется ли торможение и как быстро нужно останавливать механизм;
• какой параметр поддерживать: давление, расход, уровень, температуру;
• способ управления и необходимые интерфейсы связи;
• условия установки и длина кабеля до двигателя.

По этим данным подберём преобразователь частоты из серии Mitsubishi Electric и подготовим комплект документов. Компания «НПО Промэлектроавтоматика» поставляет преобразователи частоты Mitsubishi Electric, выполняет подбор, поставку, монтаж и сервисное обслуживание.
