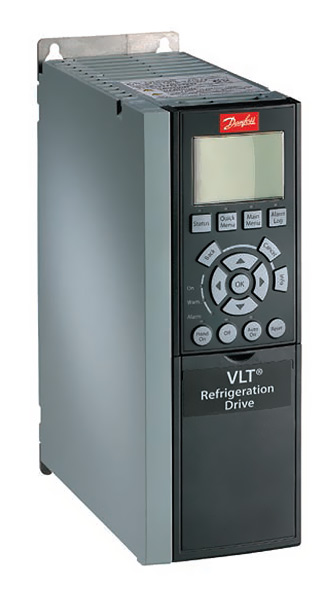

Преобразователь частоты Danfoss VLT® Refrigeration Drive FC 103 предназначен для использования с насосами, вентиляторами и компрессорами. Работает
в диапазоне мощностей 1,1 - 315 кВт.
Применение
Управление одним или несколькими компрессорами
Управление несколькими вентиляторами конденсаторов и испарителей
Управление одним или несколькими насосами конденсаторов и испарителей
Технические характеристики
Мощность:
3 x 200 - 240 В ....... 1.1 - 45 кВт
3 x 380 - 480 В ....... 1.1 - 315 кВт
3 x 525 - 600 В ....... 1.1 - 90 кВт
Защита корпуса:IP20, IP21, IP54, IP55, IP66
Перегрузочная способность – до 110% (1 мин)
Перегрузочная способность в момент пуска – до 135% (0,5 с)
Съёмная интуитивная цифровая панель/заглушка управления (опция)
Пожарный режим
Спящий режим
Шунтирование привода Bypass
Встроенный фильтр гармоник в звене постоянного тока
Многофункциональная автоматическая защита
Высокий пусковой момент при управлении компрессорами
Покрытие плат класса 3С2

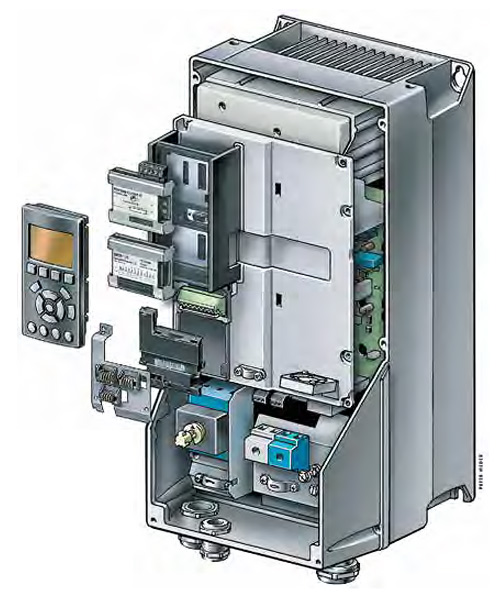

Модульная конструкция привода VLT HVAC Drive позволяет осуществлять массовое производство и заводские испытания даже в высшей степени нестандартных приводов. Опции «Plug-and-play» облегчают модернизацию и обеспечивают гибкость возможностей.

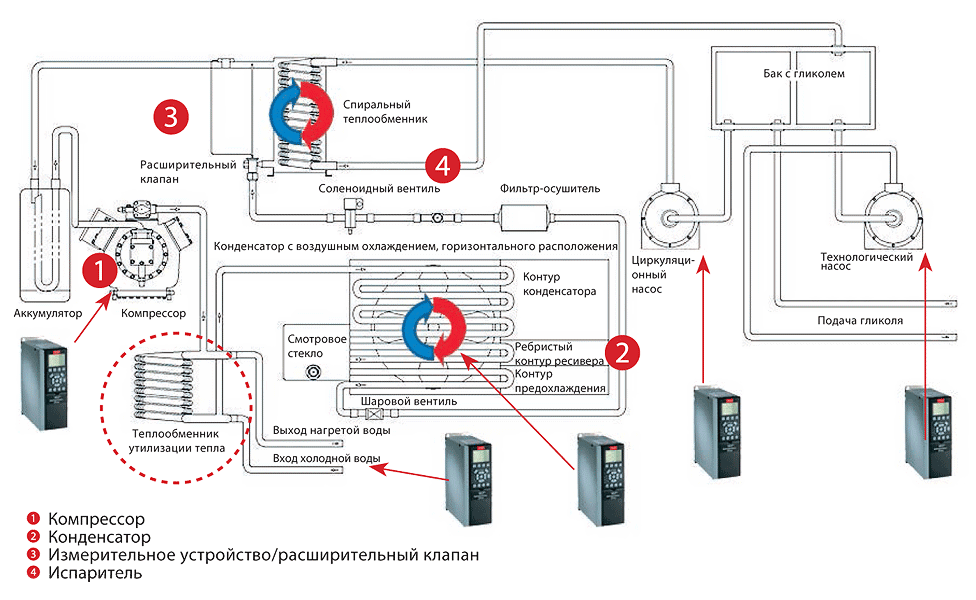

Преобразователь частоты VLT® Refrigeration Drive FC 103 регулирует частоту вращения всех элементов холодильной системы, приводимых во вращение электродвигателем, и взаимодействует с системой мониторинга и диспетчеризации
Технические характеристики
Питание от сети (L1, L2, L3)
Напряжение питания
380 – 480 В ±10%
Частота электросети
50/60 Гц
Коэффициент (cos φ)
Близок к единице (> 0,98)
Коммутация на входе L1, L2, L3
1–2 раза/мин
Выходные данные (U, V, W)
Выходное напряжение
0–100 % напряжения питания
Стабилизация частоты
0 – 132 Гц
Коммутация на выходе
Неограниченная
Время изменения скорости
1–3600 с
Цифровые входы
Программируемые цифровые входы
6*
Логика
PNP или NPN
Уровень напряжения
0 – 24В
* 2 могут использоваться в качестве цифровых выходов
Релейный выход
Программируемые релейные выходы
2 (240 В перем. тока, 2 A и 400 В перем. тока, 2 A)
Аналоговый вход
Аналоговые входы
2
Режимы
По напряжению или току
Диапазон напряжений
0 - 10 В (масштабируемый)
Диапазон токов
0/4 ... 20 мА (масштабируемый)
Связь по интерфейсу Fieldbus
Стандартный встроенный интерфейс: Протокол FC Modbus RTU N2 Metasys
Дополнительно: LonWorks for AKD (MCA 107)
