| Напряжение питания | 200 - 240 В ±10 % |
| Напряжение питания | 380 - 480 В ±10 % |
| Напряжение питания | 525 - 600 В ±10 % |
| Напряжение питания | 525 - 690 В ±10 % |
| Частота электросети | 50/60 Гц |
| Коэффициент реактивной мощности (cos φ), близкий к единице | (> 0,98) |
| Коммутация на входе L1, L2, L3 | 1–2 раза/мин |
| Гармонические искажения | В соответствии с требованиями стандарта EN 61000-3-12 |
| Выходное напряжение | 0–100 % напряжения питания |
| Выходная частота | 0–1000 Гц |
| Коммутация на выходе | Без ограничений |
| Время изменения скорости | 1–3600 с |
| Программируемые цифровые входы | 6* |
| Число цифровых входов, которые могут использоваться в качестве цифровых выходов | 2 (клеммы 27, 29) |
| Логика | PNP или NPN |
| Уровень напряжения | 0–24 В постоянного тока |
| Максимальное напряжение на входе | 28 В постоянного тока |
| Входное сопротивление, Ri | Приблизительно 4 кОм |
| Интервал сканирования | 5 мс |
| * 2 могут использоваться в качестве цифровых выходов |
| Аналоговые входы | 2 |
| Режимы | Напряжение или ток |
| Уровень напряжения | От 0 до +10 В (масштабируемый) |
| Уровень тока | От 0/4 до 20 мА (масштабируемый) |
| Точность аналоговых входов | Макс. погрешность: 0,5 % полного диапазона |
| Программируемые импульсные входы | 2* |
| Уровень напряжения | 0–24 В постоянного тока (положительная логика PNP) |
| Точность импульсных входов (0,1 - 1 кГц) | Макс. погрешность: 0,1 % полного диапазона |
| * Используются некоторые из цифровых входов |
| Программируемые цифровые/импульсные выходы | 2 |
| Уровень напряжения на цифровом/частотном выходе | 0–24 В постоянного тока |
| Макс. выходной ток (потребитель или источник) | 40 мА |
| Максимальная выходная частота на частотном выходе | 0 - 32 кГц |
| Точность на частотном выходе | Макс. погрешность: 0,1 % полного диапазона |
| Программируемые аналоговые выходы | 1 |
| Диапазон тока на аналоговом выходе | 0/4–20 мА |
| Максимальная нагрузка относительно нейтрали на аналоговом выходе (зажим 30) | 500 Ом |
| Точность на аналоговом выходе | Макс. погрешность: 1 % полного диапазона |
| Интерфейс USB | 1.1 (полная скорость) |
| Разъем USB | Тип «В» |
| Интерфейс RS485 | Скорость передачи данных до 115 кбод |
| Максимальная нагрузка (10 В) | 15 мА |
| Максимальная нагрузка (24 В) | 200 мА |
| Программируемые выходы реле | 2 |
| Максимальная нагрузка (по переменному току) на клеммах платы питания 1-3 (размыкание), 1-2 (замыкание), 4-6 (размыкание) | 240 В переменного тока, 2 А |
| Максимальная нагрузка (по переменному току) на клеммах платы питания 4-5 (за-мыкание) | 400 В переменного тока, 2 А |
Минимальная нагрузка на клеммах платы питания
1-3 (размыкание), 1-2 (замыкание),
4-6 (размыкание), 4-5 (замыкание) | 24 В постоянного тока, 10 мА;
24 В переменного тока, 20 мА |
| Корпус | IP: 00/20/21/54/55/66 UL Type: Chassis/1/12/4x Outdoor |
| Испытание на виброустойчивость | 1,0 g (корпуса D, E и F: 0,7 g) |
| Макс. относительная влажность | 5 % - 95 % (IEC 721-3-3; Класс 3K3 (без конденсации) во время работы |
| Температура окружающей среды | Не более 50°C без снижения номинальных характеристик |
| Гальваническая развязка всех источников питания входов/ выходов | по стандарту PELV |
| Агрессивная среда | Изделие спроектировано для эксплуатации с покрытием / без покрытия по классу 3C3/3C2 (IEC 60721-3-3)
|
| Стандартные встроенные возможности: |
- FC-протокол
- N2 Metasys
- FLN Apogee
- Modbus RTU
- BACnet (встроенный протокол)
|
| Опционально: |
- LonWorks (MCA 108)
- BACnet (MCA 109)
- Profi bus (MCA 101)
- DeviceNet (MCA 104)
|
- Электронная защита электродвигателя от тепловой перегрузки
- Мониторинг температуры радиатора обеспечивает отключение преобразователя частоты, если температура достигает 95°C ± 5°C
- Преобразователь частоты защищен от коротких замыканий на клеммах электродвигателя U, V, W
- Преобразователь частоты защищен от пробоев на землю на клеммах электродвигателя U, V, W
- Защита от потери фазы сети питания
|

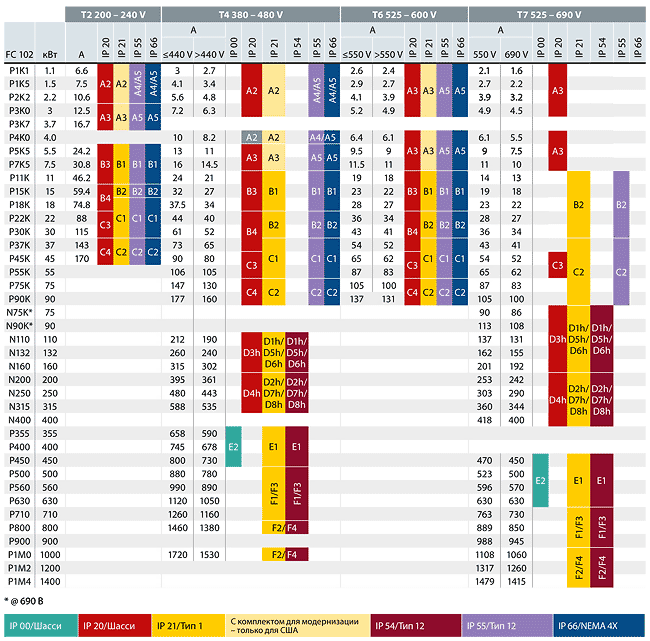

Примечание: Высота и Ширина указаны для устройств с задним щитком. Высота+ и Ширина+ указаны для устройств с комплектом повышения степени защиты. Глубина указана для устройств без опций. А или В для А2 и А3.
