Конденсаторы для электроподвижного состава железных дорог
Назначение: для повышения коэффициента мощности элетроустановок переменного тока частоты 50 Гц на железнодорожном транспорте.
Типо- номинал |
Номинальное значение |
Количество |
Размеры корпуса (длина х ширина х высота), мм |
Высота с выводами, мм |
Масса, кг, не более |
Напря- жение, кВ |
Мощ- ность, квар |
Ем- кость, мкф |
Ем- кость группы, мкФ |
Групп |
Изолированных выводов |
КПС-0,5-19 О2 |
0,5 |
19 |
242 |
121 |
2 |
3 |
380 x 120 x 161 |
238 |
6 |
КПС-0,5-38-О2 |
38 |
484 |
241,9 |
380 x 120 x 201 |
278 |
10 |
КЭП-2,7-250 1У1 |
2,7 |
250 |
109,2 |
- |
- |
1 |
310 x 150 x 980 |
1127 |
70 |
|
|
Конденсаторы типа КПС удовлетворяют требованиям МЭК 831-1,2. Изготавливаются в однофазном исполнении, не содержат пропитывающей жидкости («сухие»), пожаро-взрывобезопасны. Диэлектрическая система конденсатора выполнена на основе металлизированной полипропиленовой пленки, восстанавливающей свои диэлектрические свойства после местного пробоя диэлектрика (самовосстановление).

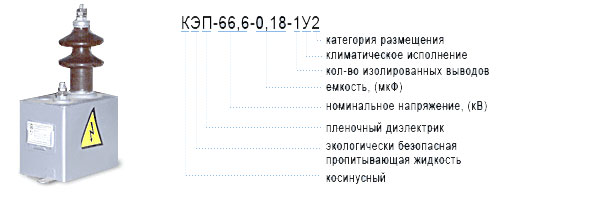

Конденсаторы типа КЭП удовлетворяют требованиям МЭК 871-1,2. Изготавливаются в однофазном исполнении, пропитаны экологически безопасной диэлектрической жидкостью, оснащены внутренними разрядными резисторами и внутренними плавкими предохранителями. Предохранители конденсаторов КЭП удовлетворяют требованиям МЭК 871-4.
По требованию заказчика могут быть разработаны и изготовлены конденсаторы с другими значениями напряжения и мощности. |
