Зачем нужен автоматический ввод резерва

АВР расшифровывается как автоматический ввод резерва. Это устройство, которое при исчезновении напряжения на основном источнике автоматически переключает питание нагрузки на резервный источник, а при восстановлении — возвращает её обратно. Переключение выполняется без участия человека.

Задача АВР — не допустить обесточивания потребителя на время, необходимое для ручного переключения. Без автоматики при пропадании питания на основном вводе персонал должен заметить аварию, отключить ввод и запустить резервный источник — на это уходят минуты, тогда как АВР переключает питание за доли секунды.

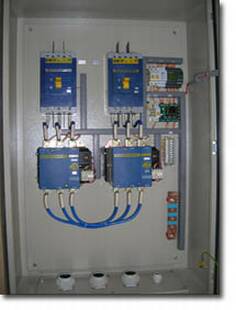

Щиты АВР серии ЩАП предназначены для бесперебойного снабжения электрооборудования от двух независимых источников питания. Переключение выполняется контакторами с одной питающей линии на другую.

Скорость переключения

Переключение с одного ввода на другой происходит за время от 0,1 до 30 секунд. Временная уставка регулируется.

Такой широкий диапазон не случаен. Значение уставки определяется характером нагрузки и источником резерва:

Область применения

• Объекты с потребителями первой категории — там, где перерыв в электроснабжении недопустим.
• Питание от дизель-генератора — щит АВР переключает нагрузку на генератор при пропадании сетевого напряжения и запускает его.
• Два независимых ввода — переключение между двумя питающими линиями от разных источников.
• Котельные, насосные станции, ЦТП — оборудование, остановка которого нарушает технологический процесс.
• Производственные объекты — участки, где простой приводит к браку или порче продукции.
• Инженерные системы зданий — вентиляция, противопожарные системы, лифтовое оборудование.

Источники питания и нейтраль

Щиты ЩАП работают в сетях однофазного и трёхфазного переменного тока напряжением 220 или 380 В, частотой 50 Гц. Род тока — переменный.

Конкретная схема подключения определяется проектом объекта: числом вводов, типом резервного источника и требованиями к системе заземления. Эти параметры задаются при заказе щита.

Что входит в стандартное исполнение

Щиты серии ЩАП в стандартном исполнении снабжены устройствами световой индикации работы вводов — по индикации видно, какой ввод в данный момент питает нагрузку и есть ли напряжение на втором.

Дополнительные возможности

Состав щита расширяется по требованиям проекта:

Возможность установки приборов учёта и аппаратов распределения означает, что щит АВР может выполнять функции не только переключения, но и распределения электроэнергии — это снижает число отдельных щитов на объекте.

Как подобрать щит АВР

Подбор ведётся по параметрам объекта. Последовательность такая:

1. Определите число вводов и мощность нагрузки

Расчётный ток нагрузки определяет номинальные параметры контакторов и коммутационных аппаратов. Учитывается режим работы: постоянный или с пиковыми нагрузками, при которых возможен пуск двигателей.

2. Определите тип резервного источника

Второй ввод от независимой линии — или дизельный агрегат. От этого зависит требуемое время переключения и необходимость управлять запуском генератора.

3. Задайте алгоритм работы

Щиты ЩАП серии различаются по числу вводов, составу контакторов и алгоритму переключения. Схемы и габариты конкретных исполнений приведены в технической части на этой странице.

4. Определите состав дополнительного оборудования

• нужна ли звуковая сигнализация в дополнение к световой индикации;
• требуются ли приборы учёта электроэнергии;
• нужны ли аппараты распределения (серия ШАВР);
• требуется ли контроллер для передачи параметров в систему диспетчеризации.

5. Учтите условия размещения

Способ ввода кабелей, направление обслуживания, место установки и присоединительные размеры. Габаритные размеры исполнений щитов приведены в таблице на этой странице.

Что нужно для заказа

Направьте параметры объекта — подберём исполнение щита:

• номинальное напряжение и род тока: 220 В однофазный или 380 В трёхфазный;
• расчётный ток нагрузки и число вводов;
• тип резервного источника: сеть или дизельный агрегат;
• требуемое время переключения и способ регулирования уставки;
• требуемый алгоритм работы АВР;
• состав дополнительного оборудования: учёт, распределение, сигнализация, контроллеры;
• колонка для ввода кабелей и способ присоединения;
• условия размещения и требуемые габариты.

По этим данным подберём исполнение серии ЩАП и состав щита. Компания «НПО Промэлектроавтоматика» производит щиты АВР, выполняет подбор, поставку, монтаж и пусконаладку, а также сервисное обслуживание оборудования.
