Серия DCRK
  pea.ru » Конденсаторные установки » Регуляторы (контроллеры) для компенсации реактивной мощности Lovato » Серия DCRK

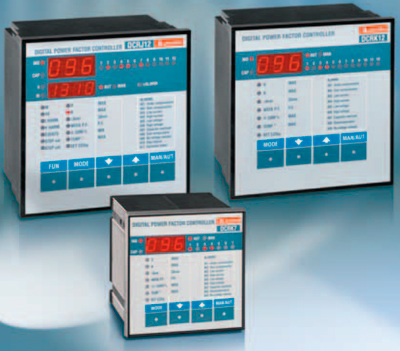

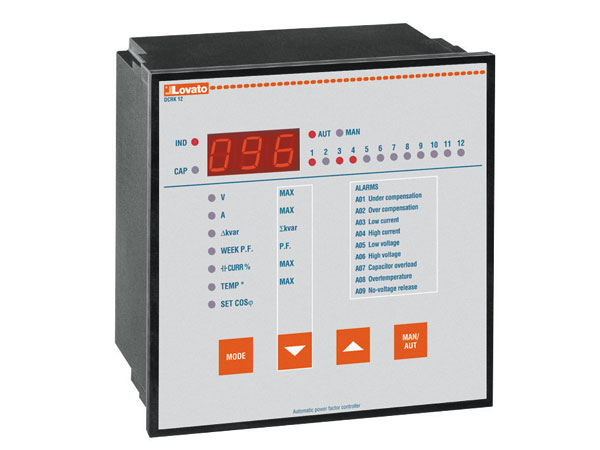

Регулятор коэффициента мощности Lovato DCRK 3,5,7,8,12

Общие сведения

Регулятор коэффициента мощности DCRK является цифровым устройством, которое выполняет функции контроля и регулировки фактора мощности системы и осуществляет считывания показаний коэффициента мощности с высокой точностью, на которую не влияют возможные изменения свойств электронных компонентов.

Используемый алгоритм контроля обеспечивает исправную работу прибора даже в системе, характеризующейся высоким коэффициентом гармоник. Коэффициент мощности системы регулируется группой переключаемых конденсаторов исходя из рассчитанной реактивной мощности системы своевременно и точно. Результатом этого является резкое сокращение количества переключений и более однородное использование конденсаторных батарей с одинаковыми весовыми коэффициентами.

Существует пять версии DCRK: 3, 5 и 7 ступенчатые приборы (размер 96х96 мм), и 8 и 12 ступенчатые приборы (144х144 мм). Каждый прибор имеет: трехразрядный семисегментный светодиодный дисплей; четыре мембранных клавиши для программирования; TTL-RS232 последовательный интерфейс для установки параметров и автоматического тестирования через персональный компьютер (ПС), внутренний датчик температуры; функции: токовой перегрузки, среднее за неделю значение коэффициента мощности, запись максимального значения измеряемого параметра; два реле программируемых как сигнал неисправности и/или управления вентилятором.

Технические характеристики

Серия DCRK 3 DCRK 5 DCRK 7 DCRK 8 DCRK 12
Напряжение питания, Ue 380…415В AC (по требованию)
Рабочие пределы -15%…+10% Ue
Номинальная частота 50 или 60 Гц ±1% (само конфигурируемая)
Максимальное потребление энергии 6,2 ВА 5 ВА
Номинальное значение тока le 5 A (1 А по требованию)
Номинальный ток 5А, 250В (AC1)
Количество выходных контактов 3 5 7 8 12
Класс изоляции/номинальное напряжение IEC/EN 60947-5-1 AC-DC C/250, B/400
Типы контактов 2 + 1 NO 4 + 1 NO 6 + 1 NO 7 NO + 1 C/O 11 NO + 1 C/O
Рабочая температура -20°…+60°С
Относительная влажность До 90%
Модификация Крепление заподлицо на переднюю дверь шкафа
Габариты ШхВхГ 96х96х62 мм 144х144х62 мм
Размеры окна под панель 91х91 мм 138,5х138,5 мм
Степень защиты IP54 IP41
(IP54 с прозрачной крышкой)
Вес 420 гр. 440 гр. 460 гр. 740 гр. 770 гр.
Купить / узнать цену
DCRK 3
DCRK 5
DCRK 7
DCRK 8
DCRK 12

Установка и подключение

Только квалифицированный персонал должен выполнять установку и подключение оборудования. Все технические стандарты и нормы должны быть соблюдены. Перед подключением устройства убедитесь, что все соединительные провода обесточены.


Технические характеристики

Серия DCRK 3 DCRK 5 DCRK 7 DCRK 8 DCRK 12
Цепи питания прибора
Напряжение питания, Ue 380…415В AC (по требованию)
Рабочие пределы -15%…+10% Ue
Номинальная частота 50 или 60 Гц ±1% (само конфигурируемая)
Максимальное потребление энергии 6,2 ВА 5 ВА
Максимальная рассеиваемая мощность 2,7 Вт 3 Вт
Мощность, рассеиваемая переключающим контактом с нагрузкой 5А, 250В AC 0,5 Вт при 5 А
Нечувствительность к «микро разрывам» Не более 30 мс
Отсутствие напряжения Не более 8 мс
Цепи измерения тока
Номинальное значение тока le 5 A (1 А по требованию)
Рабочие пределы 0.125…6 А
Перегрузочная способность +20%
Тип измерений True RMS (среднеквадратичное взвешенное значение)
Пиковая перегрузка 10 le на 1 сек
Динамический предел 20 le на 10 мс
Рассеиваемая мощность 0,65 Вт
Диапазон измеряемых значений
Предел регулирования коэффициента мощности 0.80 индуктивной - 0.8 емкостной
Время повторного подключения ступени 5…240 с
Чувствительность 5…600 с/шаг
Выходные контакты реле
Количество выходных контактов 3 5 7 8 12
Примечание Один контакт гальванически изолированный
Типы контактов 2 + 1 NO 4 + 1 NO 6 + 1 NO 7 NO + 1 C/O 11 NO + 1 C/O
Номинальный ток 5А, 250В (AC1)
Максимальный ток контактов 12А
Номинальное рабочее напряжение 250В AC
Максимальное рабочее напряжение 440В АС
Класс изоляции/номинальное напряжение IEC/EN 60947-5-1 AC-DC C/250, B/400
Электрическая износостойкость
Ток 0,33 А, 250В АС (нагрузка АС11) 5 000 000
Ток 2 А, 250В АС (нагрузка АС11) 400 000
Ток 2 А, 400В АС (нагрузка АС11) 200 000
Электрическая износостойкость
NO – нормально открытый контакт
С/О – переключающий контакт
Условия окружающей среды
Рабочая температура -20°…+60°С
Температура хранения -30°…+80°С
Относительная влажность До 90%
Подключение
Тип терминала штекерное
Поперечное сечение проводника 0,2 - 2,5мм2
Усилие зажатия проводника 0,8 Нм
Исполнение прибора
Модификация Крепление заподлицо на переднюю дверь шкафа
Габариты ШхВхГ 96х96х62 мм 144х144х62 мм
Размеры окна под панель 91х91 мм 138,5х138,5 мм
Степень защиты IP54 IP41
(IP54 с прозрачной крышкой)
Вес 420 гр. 440 гр. 460 гр. 740 гр. 770 гр.
Купить / узнать цену
DCRK 3
DCRK 5
DCRK 7
DCRK 8
DCRK 12

Руководство по экплуатации

pdf DCRK 5,7,8,12
