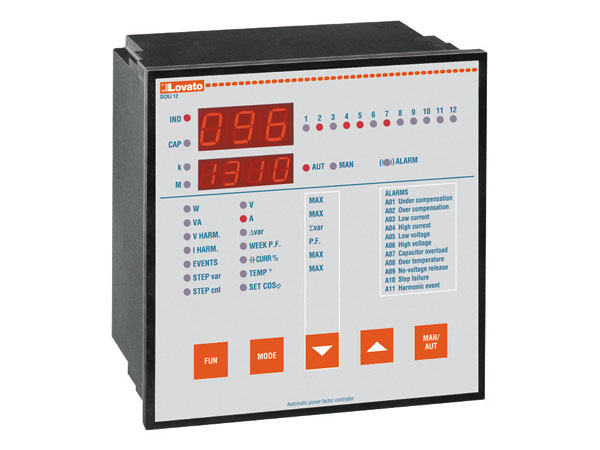

Автоматические регуляторы коэффициента мощности Lovato DCRJ

Общие сведения

Особенности регуляторов DCRJ 8 и DCRJ 12

  • Микропроцессорный контролер коэффициента мощности
  • Независимый от питания трехфазный измерительный вход по напряжению
  • Трехразрядный семисегментный Светодиодный Индикатор
  • Четырехразрядный семисегментный Светодиодный Индикатор
  • Пятиклавишная мембранная панель
  • Два последовательных порта (RS 232 и RS 485) для настройки, дистанционного управления, контроля и автоматической проверки через ПК
  • Внутренний датчик температуры
  • Программируемый вход для подключения внешнего NTC
  • датчика температуры (NTC=ОТК=отрицательный температурный коэффициент) или цифрового сигнала
  • Часы/календарь с регистрацией событий
  • Дополнительные функции (измерение емкостной перегрузки по току, БПФ (анализ спектра вплоть до 31
  • ой гармоники) тока и напряжения, средний за неделю коэффициент мощности, запоминание максимальных значений, хранение данных по нелинейным искажениям)
  • Два реле с возможностью их настройки на управление аварийными сигналами или охлаждающим вентилятором.

Регулятор серии DCRJ 12F

Регулятор DCRJ-F является модификацией контроллера коэффициента мощности DCRJ и предназначен для неконтактной (статической) компенсации коэффициента мощности в реальном времени. Прибор имеет 12 выходов, из них 11 статических выходов на основе реле в твердотельном исполнении (SSR) и один – на базе обычного электромагнитного реле с переключающим контактом.

Благодаря специальному программному обеспечению достигается быстрая реакция к вариациям нагрузки за счет изменения конфигурации выхода, что позволяет компенсировать реактивную мощность в кратчайшее время.

Весь процесс измерения (напряжения, тока, мощности и т.п.), включая операции выборки и вычисления, занимает время около 20 мс. Время реакции регулятора на изменение нагрузки составляет от 40 до 60 мс. Подробности приводятся в техническом описании. Прибор может быть настроен по схеме смешанной конфигурацией, когда статические (неконтактные) ступени находятся вместе с электромеханическими на одной и той же панели.

Отличия регулятора DCRJ 12F от стандартного DCRJ 12

В данном приборе реализованы все измерительные функции стандартного DCRJ; большинство режимов и процедур также доступно с передней панели. Основные отличия от стандартного исполнения сводятся к следующим:

  • Последний 12-й выход, построенный на базе электромагнитного реле, может использоваться только для подачи тревог (Н.О. или Н.З. контактом) или на обслуживание охлаждающего вентилятора.
  • Параметр P.05 Sensitivity (Чувствительность) служит для задания числа последовательных значений (от 1 до 8), по которым производится осреднение реактивной мощности. При установке параметра на 1 прибор будет реагировать практически мгновенно, а при величинах от 2 до 8 процесс регулирования будет пропорционально замедляться.
  • К имеющимся меню (Основное, Расширенное и Функции – Base, Advanced и Function) добавлено новое меню Статическая настройка (Static setup). Порядок доступа и список параметров см. ниже в тексте.
  • Параметр Время повторного соединения в неконтактных ступенях не используется.
  • Счетчики переключений не сохраняют своего состояния, т.е. сбрасываются на 0 при выключении прибора.
  • Отсутствует операция автоматической настройки.
  • Параметр P.14 Step trimming (Подстройка ступени) не активен и остается в состоянии Off.
  • Параметр P.18 Disconnection sensitivity (Чувствительность к разъединению) не активен и остается в состоянии Off.

Технические характеристики

Серия DCRJ 8 DCRJ 12 DCRJ 12F
Номинальное напряжение Ue 110...127 В AC или 220...240 В AC
Рабочий диапазон -15% ... +10% Ue
Номинальная частота 50 или 60 Гц ±5%
Максимальное потребление при номинальном напряжении питания 9.7 ВА
Тип входа L1-L2-L3 или L1-N
Рейтинг по UL Макс 5 А. Поддерживается внешним низковольтным трансформатором тока.
Входная мощность 0.3 ВA
Входное сопротивление 10 кОм
Диапазон рабочих температур -20 ... +60°C
Относительная влажность <90%
Вес 940 г 980 г
Ссылки на стандарты IEC/EN 61010-1, IEC/EN 61000-6-2, ENV 50204, CISPR 11/EN 55011, IEC/EN 61000-3-3, IEC/EN 60068-2-61, IEC/EN60068-2-27, IEC/EN60068-2-6, UL508, CSA C22.2 No.14-95
Купить / узнать цену
Купить / узнать цену
Купить / узнать цену
Купить / узнать цену

Установка и подключение

Только квалифицированный персонал должен выполнять установку и подключение оборудования. Все технические стандарты и нормы должны быть соблюдены. Перед подключением устройства убедитесь, что все соединительные провода обесточены.

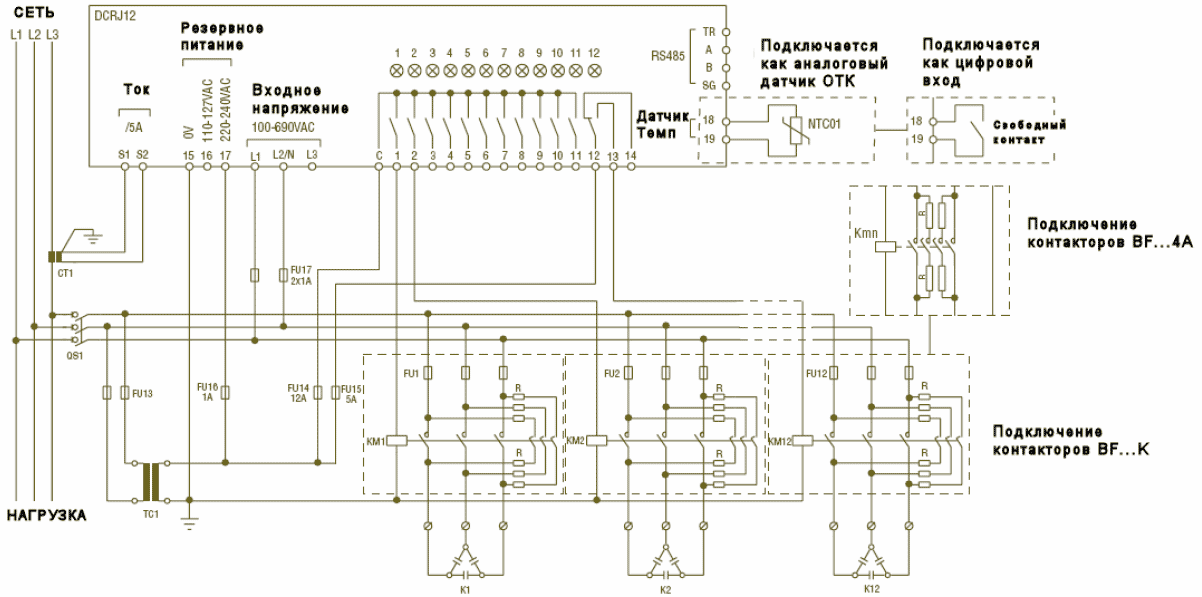

Схема трехфазного подключения типа А

Больше информации в технической инструкции pdf скачать

СМЕШАННАЯ (СТАТИЧЕСКАЯ + ЭЛЕКТРОМЕХАНИЧЕСКАЯ) КОНФИГУРАЦИЯ.

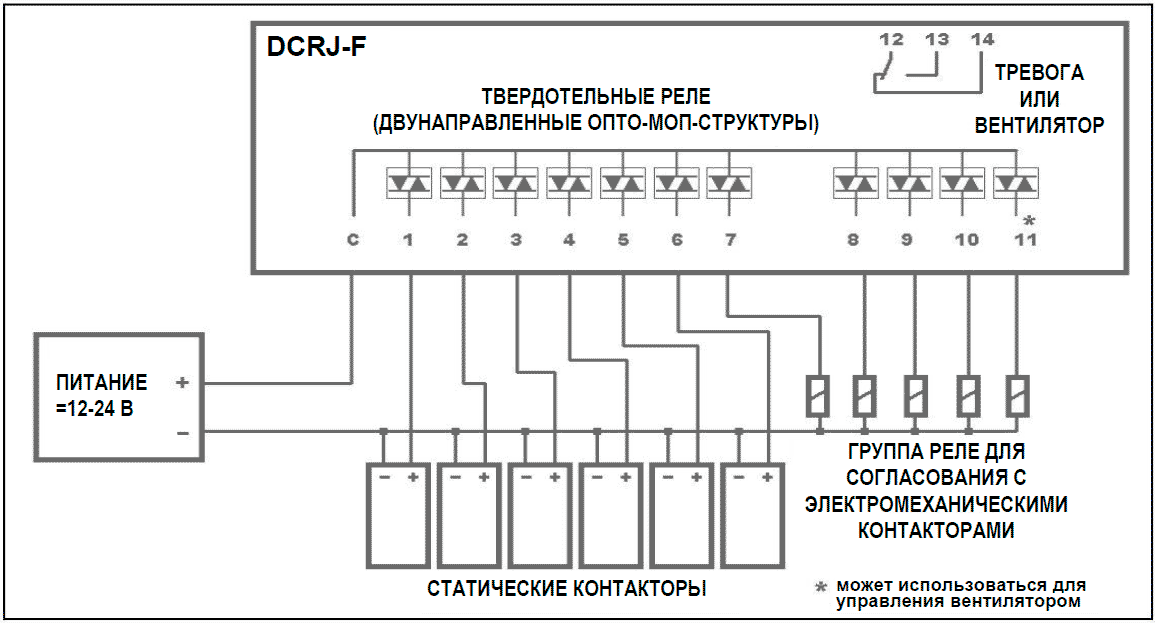

Вариант схемы соединений, серия DCRJ-F.


Техническое руководство pdf DCRJ-F


Технические характеристики

Серия DCRJ 8 DCRJ 12 DCRJ 12F
Резервное питание
Номинальное напряжение Ue 110...127 В AC или 220...240 В AC
Рабочий диапазон -15% ... +10% Ue
Номинальная частота 50 или 60 Гц ±5%
Максимальное потребление при номинальном напряжении питания 9.7 ВА
Макс рассеиваемая мощность при номинальном напряжении питания 5 Вт 5,5 Вт
Макс рассеиваемая мощность на один выходной контакт 0.5 Вт при 5 A, 250 В VAC
Время невосприимчивости к микропрерываниям ≤45 мс
Нулевая блокировка ≥8 мс
Вход напряжения
Тип входа L1-L2-L3 или L1-N
Номинальное напряжение измерения 100...690 В AC
Диапазон измерения 85...760 В AC 50/60 Гц ±5%
Диапазон настройки коэффициента трансформации напряжения 1...250
Метод измерения True RMS (Истинная СКВ)
Рейтинг по UL - Номинальное напряжение измерений 100...600 В AC
Токовый вход
Номинальный ток Ie 5A (1A на заказ)
Рабочий диапазон 0.125 ... 6 A
Величина постоянной перегрузки +20%
Тип измерений True RMS
Кратковременная перегрузка по току 10 Ie в течение 1 с
Динамический предел перегрузки по току 20 Ie в течение 10 мс
Входная мощность 0.3 ВA
Рейтинг по UL Макс 5 А. Поддерживается внешним низковольтным трансформатором тока.
Программируемый вход, сконфигурированный в качестве входа датчика температуры
Диапазон измерений -40 ...+85°C
Тип датчика ОТК
Максимальная подводимая длина 3 м
Программируемый вход, сконфигурированный в качестве цифрового входа
Входное напряжение 4.5 В DC
Входной ток ≤4.5 мA
Входное сопротивление 10 кОм
Задержка по входу ≥150 мс
Максимальная подводимая длина 3 м
Диапазон регулирования
Настройка коэффициента мощности 0.80ind ... 0.80cap
Время переключения одной и той же ступени 5 ... 240 с
Чувствительность 5-600 с/ступень
Линия последовательного обмена данных
Последовательный интерфейс RS485 Изолированный, с программируемой скоростью обмена 1200-38400 бит/с
Последовательный интерфейс RS232 Программируемая скорость обмена 1200-38400 бит/с
Часы реального времени
Батарея Литиевая CR2032 - 3V, не заряжаемая
Срок службы батареи > 10 лет
Релейные выходы
Число выходов 8 12 12-13-14
Тип выхода 7 НО + 1 C/O (переключающий) 11 NO + 1 C/O 1 переключающий контакт
Максимальный ток контактной группы 12 A
Номинальный ток Ith 5 A
Номинальное рабочее напряжение 250 В AC
Максимальное напряжение переключения 440 В AC
Обозначение согласно IEC/EN 60947-5-1 AC-DC C/250, B/400
Время жизни при 0.33 A, 250 В AC и условиях нагрузки AC11 5x106
Время жизни при 2 A, 250 В AC и условиях нагрузки AC11 4x105
Время жизни при 2 A, 400 В AC и условиях нагрузки AC11 2x105
Рейтинг по UL B300
Рабочие условия окружающей среды
Диапазон рабочих температур -20 ... +60°C
Температура хранения -30 ... +80°C
Относительная влажность <90%
Подключение
Тип выводов Разъемные / Съемные
Сечение кабеля (мин-макс) 0.2 - 2.5 мм2 (24 - 12 AWG)
Затягивающий момент 0.5 Нм (4.5 lb in)
Интерфейс RS232 разъем RJ6/6
Рейтинг по UL - Сечение кабеля (мин-макс) 0.75-2.5mm2 (18 - 12 AWG)
Корпус
Фасон Монтаж заподлицо
Степень защиты IP41 (с защитной крышкой - IP54) - IP20 (клеммы)
Вес 940 г 980 г
Ссылки на стандарты IEC/EN 61010-1, IEC/EN 61000-6-2, ENV 50204, CISPR 11/EN 55011, IEC/EN 61000-3-3, IEC/EN 60068-2-61, IEC/EN60068-2-27, IEC/EN60068-2-6, UL508, CSA C22.2 No.14-95
Сертификация cULus
Маркировка по UL Применять 60°/75°C медный проводник (CU) и провод размерами 18-12 AWG, витой или сплошной. Для использования на плоской поверхности корпуса Типа 1
Купить / узнать цену
Купить / узнать цену
Купить / узнать цену
Купить / узнать цену

Руководство по экcплуатации

pdf DCRJ 8,12, 12F
pdf Дополнение по DCRJ 12F








Дополнительная информация, консультации, цены
