ВЫКЛЮЧАТЕЛИ-РАЗЪЕДИНИТЕЛИ СЕРИИ ВНК(ВЫКЛЮЧАТЕЛИ НАГРУЗКИ)250 А -1600 А, -660 В, -380 В, -440 В, -220 В

ТУ3424-014-05755766-2004

Сертифицированы на соответствие ГОСТ Р 50030.3-99 (МЭК 60947-3-99)

Аппараты серии ВНК успешно завоевывают рынок низковольтной электротехники. Но­менклатура выпускаемых выключателей-разъединителей ВНК разнообразна и дает потребителям возможность выбора изделий в зависимости от условий эксплуатации. Аппараты обладают широким диапазоном устойчивости к механическим внешним воздействующим факторам.

Устанавливаются:

• Непосредственно на строительных конструкциях;
• В наземных стационарных комплектных устройствах;
• На грузоподъемных кранах, корпусах роликовых конвейеров и прокатном оборудовании;
• В кузовах и под кузовами электровозов и тепловозов, вагонов железнодорожного транспорта, на железнодорожных платформах.

Серию ВНК отличают от выпускаемых в России аппаратов аналогичного назначения:

• Простота и надежность конструкции
• Удобство монтажа
• Высокая степень унификации
• Низкая удельная материалоемкость - экономия монтажного пространства

Преимущества ВНК в эксплуатации

• Контактная система уникальной самозачищающейся конструкции
• Наличие механизма мгновенного отключения
• Наличие двойного отключения каждой фазы
• Применение механически прочных и неподдерживающих горение пластических материалов
• Токоведущие элементы из высококачественной электротехнической меди марки М1
• Конструкция контактных выводов с гальваническим покрытием оловянирование толщиной 6 микрон обеспечивает присоединение медных проводников и шин с помощью резьбовых соединений
• Прозрачная защитная крышка позволяет наблюдать за положением главных контактов
• В рукоятке привода применена механическая блокировка в отключенном положении
• Возможность регулирования длины телескопического вала рукоятки позволяет встраивать аппараты в оболочки различной глубины
• Корпус из импортного полиэфирного стеклонаполненного премикса ВМС, который обладает высокой теплостойкостью, трекингостойкостью, хорошими прочностными и электроизоляционными свойствами.

Назначение

Выключатели-разъединители (выключатели нагруз­ки) серии ВНК предназначены для неавтоматической коммутации силовых электрических цепей номиналь­ным напряжением до 660 В переменного тока и 440 В постоянного тока в устройствах распределения элек­трической энергии, могут быть использованы в каче­стве главных и аварийных выключателей.

Условия эксплуатации

• Высота над уровнем моря не более 2000 м;
• Температура окружающего воздуха от - 60 °С до +40 °С для исполнения УХЛ и от -10 °С до +45 °С для исполнения Т по ГОСТ 15150-69;
• Группа условий эксплуатации М4, М25 и М29 по ГОСТ17516.1-90;
• Степень загрязнения окружающей среды - 3;
• Рабочее положение в пространстве - любое.

Номинальный режим работы продолжительный. Срок службы аппаратов 10 лет.

Гарантийный срок эксплуатации 3 года со дня ввода аппаратов в эксплуатацию.

Конструкция

Основными узлами аппарата (Рис.1) являются под­вижные и неподвижные контакты и механизм мгновенного действия.

Корпус аппарата состоит из верхнего и нижнего блоков, стянутых винтами. В верхней части корпуса имеется прозрачная защитная крышка, позволяющая наблюдать за положением контактов. В нижнем блоке корпуса установлены неподвижные ножевые контакты, компактные дугогасительные камеры и ползун с уста­новленными в него подвижными контактами.

Включение и отключение аппарата производится с помощью фронтальной рукоятки посредством меха­низма мгновенного действия, перемещающего ползун с подвижными контактами параллельно плоскости монтажа аппарата.

Скорость срабатывания механизма не зависит от скорости движения руки оператора, тем самым обе­спечивается мгновенное и одновременное замыкание контактов всех полюсов.

Рис. 1. Выключатель-разъединитель ВНК на токи 250 А, 400 А и 630 А

Глубина установки аппарата регулируется с помощью телескопического вала рукоятки. В серии ВНК применены подвижные контакты роликового типа. В систему подвижного контакта входят четыре медных ролика, подпружиненых пластинчатыми пружинами, допускающими индивидуальное вращение роликов.

Пружина регулирует контактное нажатие таким образом, что во время движения ролики зачищают контактную поверхность неподвижных контактов.

Процесс отключения делится на два отключающих момента в каждой фазе, тем самым равномерно распределяется токовая нагрузка, снижается время горения дуги и повышается износостойкость контактов.

В аппарате имеется нулевой проводник (N).

Рис. 2. Выключатель-разъединитель ВНК на токи 1000 А - 1600 А

Блочность закрытой конструкции (Рис. 2) позволяет легко варьировать количество полюсов, расположение рукоятки привода (справа, слева, в середине).

Комплектность

В комплект поставки входят:

• аппарат;
• эксплуатационные документы - паспорт ГЖКИ.642524.001 ПС и руководство по эксплуатации ГЖКИ.642524.001 РЭ по одному экземпляру на партию аппаратов одного типоисполнения, отправляемых в один адрес.

Аппараты серии ВНК поставляются без вспомогательных контактов или со вспомогательными контактами в зависимости от заказа. В качестве вспомога­тельных контактов применяются микропереключатели МП1102Л (ТУ16-526.329-72):

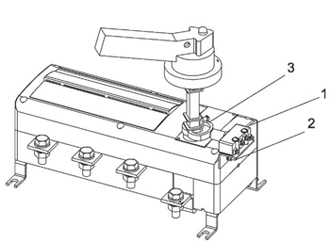

Микропереключатель МП1102Л (поз. 1) крепится к корпусу аппарата с помощью скобы (поз. 2). Отключение производится с помощью кулачка (поз. 3). Номинальный ток вспомогательных контактов 2,5 А.

Номинальное напряжение цепи вспомогательных контактов 220 В переменного тока частоты 50 и 60 Гц.

Конструкция контактных выводов соответствует требованиям ГОСТ 24753-81 и обеспечивает присоединение медных проводников и шин с помощью резьбовых соединений с сечениями, приведенными в таблице 1.

Таблица 1

Технические данные

Габаритные размеры разъединителей серии ВНК
