Регуляторы реактивной мощности Novar 1005/1007 – это полностью
автоматические приборы, осуществляющие оптимальное управление компенсацией
реактивной мощности. Регуляторы оснащены точными измерительными контурами тока и напряжения, цифровая
обработка измеренных величин позволяет достигнуть высокой точности определения истинного
эффективного значения напряжения, тока и косинуса. Внутренний термодатчик служит для
измерения температуры внутри шкафа. Экономичные модели Novar 1005, Novar 1007 размещены в корпусах меньшего размера и предназначены для менее сложных применений. Novar 1005 имеет 6 выходных реле, Novar 1007 – 8 реле.
Технические характеристики Novar 1005/1007
Параметры
Novar 1005/1007
Требуемый косинус
0,80инд до 0,80емк.
Напряжение питания
80 ÷ 275Vперем. 43 ÷ 67 Hz, 5VA
Точность измерения напряжения
± 1% от диапазона ± 1 разряд
Максимальная перегрузка
70 A / 1 секунда; максимальная кратность повторения
> 5 минут
Входное сопротивление токового входа/максимальная мощность потерь
< 10 mOhm / 0,5 VA
Точность измерения тока
диапазон 0,5 ÷ 7A
диапазон 0,02 ÷ 0,5 A
± 0,02A ± 1 разр
± 0,002A ±1разр
Количество выходных реле
6/8
Температура рабочая
-40° ÷ +60°C
Относительная влажность
5 ÷ 100%
Размеры
Лицевая панель – 96 x 96 mm, монтажная глубина – 80 mm, монтажное отверстие – 92+1 x 92+1 mm

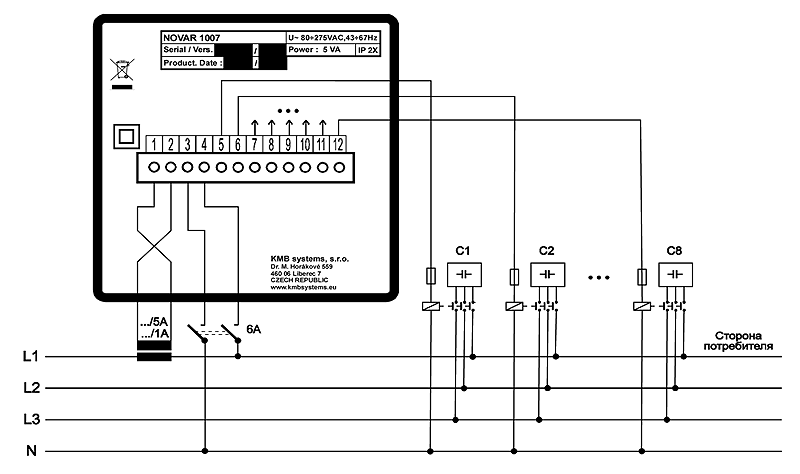

Установку и подключение оборудования должен выполнять только квалифицированный персонал. Все технические стандарты и нормы должны быть соблюдены. Перед подключением устройства убедитесь, что все соединительные провода обесточены.
Технические характеристики Novar 1005/1007
Параметры
Novar 1005/1007
Требуемый косинус
0,80инд до 0,80емк.
Время включения/скорость
регулирования
от 5 до 1200 секунд
Время блокировки повторного
включения
от 5 до 1200 секунд
Ток наименьшего конденсатора
(0,02÷2 A) x ИТТ
Установка величин ступеней
Автоматически или вручную
Установка способа подключения
Автоматически или вручную
Напряжение питания
80 ÷ 275Vперем. 43 ÷ 67 Hz, 5VA
Измерительное напряжение
Совпадает с напряжением питания
Точность измерения напряжения
± 1% от диапазона ± 1 разряд
Входное сопротивление измерительного контура
напряжения
–
Реакция на исчезновение измерительного напряжения/сигнал второго тарифа (отключение
выходов)
<= 20 ms
Измерительный ток (гальванически разделен)
0,02 ÷ 7 A
Максимальная перегрузка
70 A / 1 секунда; максимальная кратность повторения
> 5 минут
Входное сопротивление токового входа/максимальная мощность потерь
< 10 mOhm / 0,5 VA
Точность измерения тока
диапазон 0,5 ÷ 7A
диапазон 0,02 ÷ 0,5 A
± 0,02A ± 1 разр
± 0,002A ±1разр
Максимальная угловая ошибка при измерении косинуса и мощностей
±1° при I > 3% диапазона, иначе ±5°
Точность измерения гармоник тока и THD
±5 % ± 1 разряд (при U, I > 10% диапазона)
Диапазон измерения температуры/точность
-30 ÷ 60°C, ± 5°C
Количество выходных реле
6/8
Нагрузочная способность выходных реле (базовое исполнение)
Переменное 250 V / 4 A, постоянное 110 V / 0,3 A
Категория перенапряжений, степень загрязнения для напряжения до 300 Vперем
