Бойлеры DANFOSS серии DWH Opti

DWH Opti — бойлеры горячего водоснабжения для работы в паре с тепловыми насосами DANFOSS DHP-L и DHP-AL. В линейке две модели: 200 и 300 литров. В основе серии — запатентованные технологии HGW (Hot Gas Water, технология горячего газа) и TWS.

Назначение

Бойлер накапливает горячую воду в системе, где тепло даёт тепловой насос. Пока насос отапливает дом или стоит в паузе, запас в баке остаётся готовым, и вода из душа идёт сразу. С насосами DHP-L и DHP-AL связка работает эффективно и экономично.

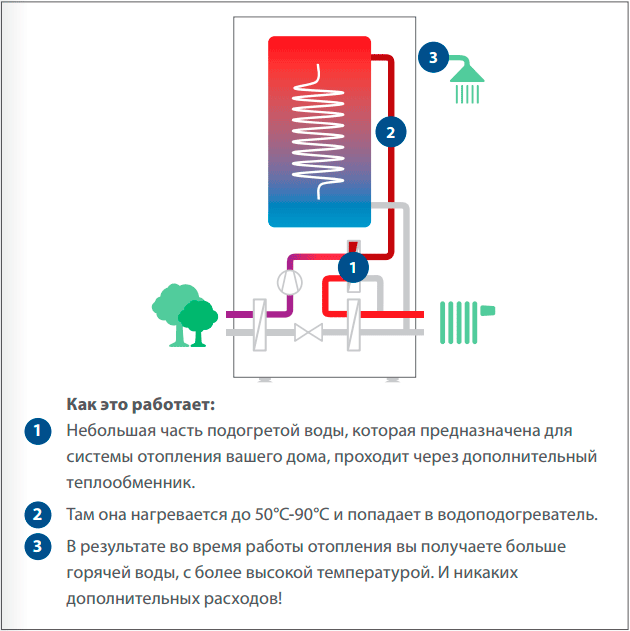

Технология HGW

HGW — технология горячего газа: она поднимает температуру горячей воды и ускоряет её приготовление. Одновременно с подогревом воды для отопления дома вода для крана нагревается до очень высокой температуры с помощью дополнительного теплообменника. В результате годовая эффективность достигает 20 %. Запатентованная технология TWS обеспечивает горячей водой быстро при низких эксплуатационных расходах.

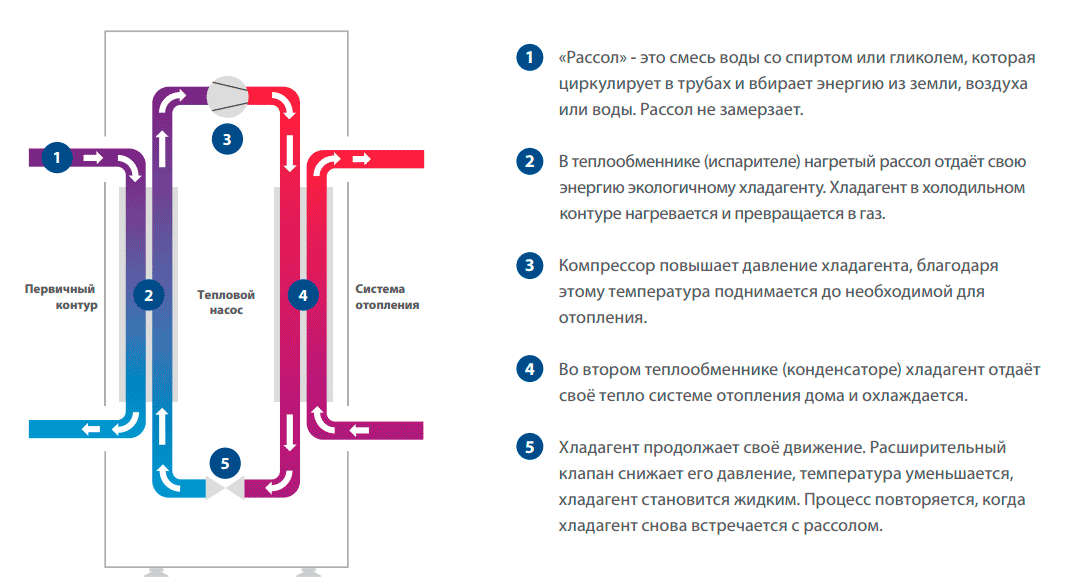

Как работает тепловой насос

Работа теплового насоса основана на простом физическом законе: газ нагревается при сжатии и охлаждается при расширении. Бойлер получает тепло через теплообменник.

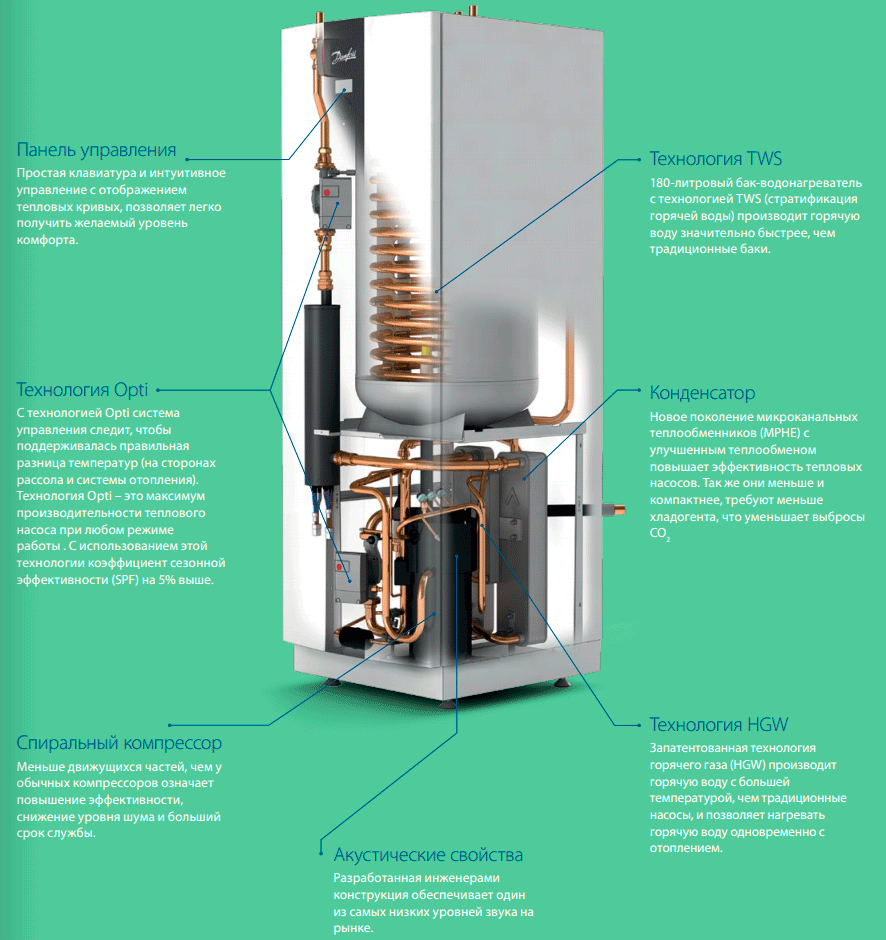

Устройство бойлера

Бак

Ёмкость может быть изготовлена из медного сплава либо из нержавеющей стали. В таблице характеристик материал у обеих моделей обозначен как Fe — сталь: исполнение согласуют по составу воды.

Теплообменник

Нагрев идёт через теплообменник, подключённый к контуру теплового насоса. Дополнительный теплообменник HGW догревает воду до высокой температуры. Контуры не смешиваются: питьевая вода остаётся в баке.

Теплоизоляция и защита от коррозии

Толщину и материал утеплителя в карточке серии не приводят — данные есть в паспорте исполнения. От коррозии защищает материал бака, а в классических схемах добавляется расходный магниевый анод: он принимает коррозию на себя вместо стенки.

Характеристики моделей

• DWH OPTI 200 (086U8619) — 200 л, материал Fe, высота 1538 мм, ширина 596 мм, глубина 690 мм;
• DWH OPTI 300 (086U8620) — 300 л, материал Fe, высота 1835 мм, ширина 596 мм, глубина 690 мм.

Модели различаются только высотой: место под установку считают по версии на 300 л.

Подбор объёма по точкам водоразбора

Объём считают не по площади дома, а по нагрузке на горячую воду: сколько человек живёт, какие точки открываются утром и вечером, какой у них расход.

• 200 л — дом на два-три человека, где ванна и кухня редко работают одновременно;
• 300 л — несколько санузлов, душ с большим рассекателем, ванна и душ подряд.

Схема подключения

Схема типовая для косвенного нагрева: контур теплового насоса приходит на теплообменник, контур горячего водоснабжения разводится по точкам, на выходе ставится узел, ограничивающий температуру.

Обслуживание

• осмотр корпуса и обвязки на герметичность — раз в сезон;
• проверка и замена магниевого анода по регламенту;
• промывка бака и теплообменника от накипи при жёсткой воде;
• проверка работы насоса и автоматики в связке с бойлером.

Частые вопросы

Можно ли поставить бойлер с насосом другой марки?

Серия описана для DHP-L и DHP-AL. Для другого источника обвязку и настройки проверяют отдельно.

Что даёт HGW на практике?

Более высокую температуру горячей воды и более быстрое её приготовление при том же режиме отопления: годовая эффективность достигает 20 %.

Какой объём выбрать для семьи из трёх человек?

Обычно хватает версии на 200 л. Если санузлов два или воду расходуют в ванне и на кухне одновременно, смотрите на 300 л.
