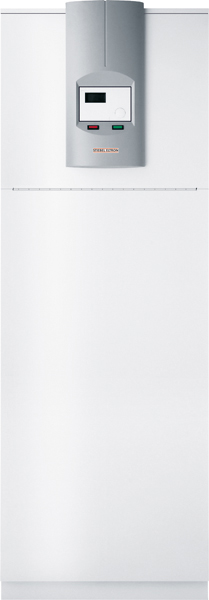

Гидравлический модуль HSBB 7/10 AC Stiebel Eltron (Германия)

HSBB 7/10 AC — аккумулирующий модуль Stiebel Eltron для тепловых насосов внутренней установки. В нём объединены накопитель горячей воды, гидравлика и управление тепловым насосом.

Назначение

Аккумулирующий модуль состоит из эмалированного накопителя горячей воды ёмкостью 200 л и встроенного блока управления тепловым насосом внутренней установки. Работает он в сочетании с теплонасосным модулем: насос греет, модуль принимает воду, распределяет её по контурам и управляет оборудованием. Управление насосом осуществляется через шину.

Что входит в состав обвязки

Требуемые циркуляционные насосы контуров отопления, горячей воды и циркуляции между аккумулирующим и теплонасосным модулями, а также дополнительный нагрев для моноэнергетического режима работы отопления устанавливаются серийно. Состав обвязки:

• эмалированный накопитель горячей воды на 200 л;
• встроенный блок управления тепловым насосом;
• циркуляционный насос контура отопления;
• циркуляционный насос контура горячей воды;
• насос циркуляции между аккумулирующим и теплонасосным модулями;
• дополнительный нагрев для моноэнергетического режима;
• интегрированный расширительный бак;
• интегрированный переключающий клапан для режима приготовления горячей воды.

Достоинства модели

• идеально для использования в новостройках;
• малая занимаемая площадь;
• интегрированный накопительный водонагреватель;
• интегрированные циркуляционные насосы и блок управления тепловыми насосами;
• высокая производительность;
• интегрированный расширительный бак;
• интегрированный переключающий клапан для режима приготовления горячей воды;
• очень тихая работа.

Как модуль работает в системе

Теплоноситель от теплового насоса приходит в накопитель, а оттуда распределяется по контурам отопления и горячей воды. Переключающий клапан переводит систему в режим приготовления горячей воды, расширительный бак компенсирует изменение объёма теплоносителя при нагреве, циркуляционные насосы держат расход в каждом контуре. Дополнительный нагрев для моноэнергетического режима включается тогда, когда отопление работает полностью за счёт электроэнергии.

Совместимость

Модуль рассчитан на работу с тепловым насосом внутренней установки в паре с теплонасосным модулем, то есть в составе системы из двух блоков. Обмен данными идёт по шине. Для проектов, где насос стоит на улице или используется другая схема обвязки, состав подбирают отдельно.

Модельный ряд

• Артикул 227996 — HSBB 7/10 AC;
• высота — 1921 мм, ширина — 600 мм, глубина — 650 мм;
• вес — 160 кг;
• максимальное рабочее давление — 0,6 МПа.

Монтаж

Порядок работ: подготовить площадку под модуль с учётом его высоты почти два метра и веса 160 кг, завести и подключить контуры отопления и горячей воды, соединить модуль с теплонасосным модулем, подключить управление по шине и датчики, заполнить систему и выполнить пусконаладку с проверкой циркуляции в каждом контуре. Расширительный бак и переключающий клапан уже встроены, навесное оборудование под них не требуется.

Частые вопросы

Нужен ли отдельный бойлер на 200 литров?

Нет, накопитель входит в состав модуля.

Почему модуль удобен для новостройки?

Он занимает мало места и приходит собранным: гидравлика, управление и бак уже внутри корпуса.

Какое давление выдерживает модуль?

Максимальное рабочее давление — 0,6 МПа, вес — 160 кг, габариты 1921 × 600 × 650 мм.
