Дополнительное оборудования для тепловых насосов «раствор-вода» Stiebel Eltron (Германия)

Охлаждающий модуль WPAC расширяет возможности теплового насоса «солевой раствор-вода»: установка начинает не только отапливать дом и греть воду, но и охлаждать помещения в жару. Модуль рассчитан на теплопроизводительность до 13 кВт и работает в паре с нагнетательными конвекторами.

Назначение

WPAC — это дополнительное оборудование, а не самостоятельный агрегат. Его задача — переключать существующий контур между режимами: отопление, пассивное охлаждение и активное охлаждение. Собственного компрессора у модуля нет, охлаждение строится на том же контуре источника тепла, который уже есть у теплового насоса.

Принцип работы

Контуры отопления и источника тепла образуют одну систему и должны быть полностью заполнены антифризом. Четыре 3-ходовых клапана переключают контур в зависимости от необходимости отопления, пассивного охлаждения и активного охлаждения. Летом теплоноситель после грунтового контура имеет температуру ниже комнатной, и его холода достаточно, чтобы отбирать тепло из помещения через конвекторы.

Пассивное охлаждение

Компрессор при этом режиме не работает: холод передаётся от грунтового контура напрямую через теплообменник. Расход электроэнергии остаётся на уровне работы циркуляционных насосов и вентиляторов конвекторов.

Активное охлаждение

Когда температуры грунта недостаточно, в работу включается холодильный цикл насоса с компрессором. Переключение между режимами выполняют клапаны модуля автоматически по команде системы управления.

Состав и конструкция

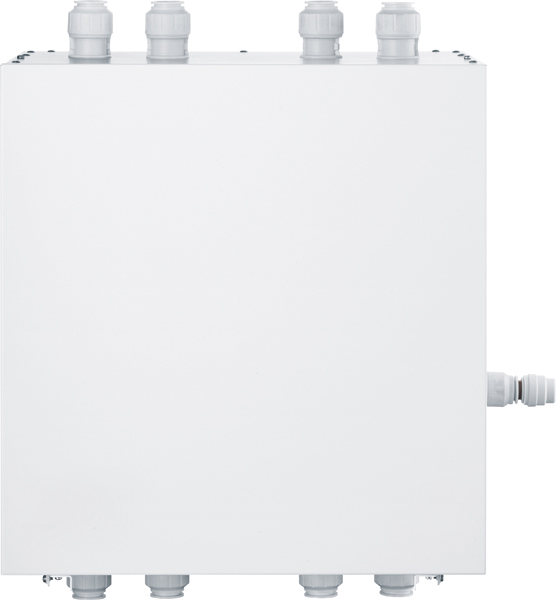

• корпус модуля с четырьмя 3-ходовыми клапанами;
• патрубки с быстроразъёмными соединениями для подключения к контуру;
• в версии WPAC 1 — встроенный насос солевого раствора;
• кабель управления для связи с блоком WPMi.

Достоинства модели

• регулируется с блока WPMi;
• простое подключение с помощью быстроразъёмных соединений;
• WPAC 1 — со встроенным насосом солевого раствора для WPF 5 / 7 / 10 / 13;
• WPAC 2 — для WPC 5 / 7 / 10 / 13 и WPF E.

Модельный ряд

• WPAC 1, артикул 221357, габариты 540 × 510 × 350 мм, совместимость — WPF 5 / 7 / 10 / 13;
• WPAC 2, артикул 221358, габариты 600 × 784 × 170 мм, совместимость — WPC и WPF E.

Обе версии выполняют одну задачу, но различаются способом подключения к гидравлике насоса: в первом случае насос солевого раствора уже встроен, во втором используется штатный насос агрегата. Отсюда и разница в габаритах — WPAC 2 заметно площе и шире.

Подбор

Начинать стоит с модели теплового насоса: список совместимости жёсткий. Дальше смотрят на теплопроизводительность — модуль заявлен для значений до 13 кВт — и на место в обвязке, поскольку монтаж требует доступа к трубопроводам контура. Если в доме нет нагнетательных конвекторов, одного модуля для охлаждения недостаточно.

Монтаж

Модуль встраивается в контур источника тепла, поэтому систему опорожняют, а после сборки заполняют антифризом и удаляют воздух. Быстроразъёмные соединения упрощают работу, но герметичность стыков проверяют под давлением. Управляющий кабель прокладывают до блока WPMi, настройку режимов выполняют с его панели.

Обслуживание

Специального регламента у модуля нет: проверяют отсутствие подтёков, положение клапанов при переключении режимов и концентрацию антифриза в системе. Перед сезоном охлаждения полезно убедиться, что конвекторы и фильтры чистые.

Частые вопросы

Можно ли поставить WPAC на тепловой насос другой марки?

Список совместимости в описании относится к моделям Stiebel Eltron. Для стороннего оборудования требуется отдельная проверка гидравлической схемы и управления.

Нужен ли антифриз во всей системе?

Да, контуры отопления и источника тепла в этой схеме объединены, поэтому заполняются одним незамерзающим теплоносителем.
