Электромонтаж плат и компонентов в исторической ретроспективе
Изобретение предпочтительно использовать в механизированных производственных системах электромонтажа для аппаратов описанного типа.
В соответствии с настоящим изобретением предусмотрено электромонтажное устройство для электрических компонентов. Устройство содержит изолирующую пластину и множество сформированных в единое целое выступов, исходящих от края пластины. Проводящая вкладка в плоскости лицевой поверхности пластины тесно связана с выбранными из выступающих вкладок.
Электрические компоненты монтируются на лицевой стороне пластины, и токопроводящие дорожки тесно связаны с поверхностями пластины, соединяющими выбранные клеммы компонента и выбранные проводящие выступы. Также предусмотрена изоляционная панель, поддерживающая другие электрические компоненты и имеющая токопроводящие соединительные пути, тесно связанные с ними. В изоляционной панели выполнены отверстия, расположенные на таком расстоянии, чтобы регистрироваться и взаимодействовать с выступающими выступами пластины и удерживать пластину перпендикулярно изоляционной панели. Токопроводящие соединительные пути проходят от некоторых отверстий для избирательного соединения других электрических компонентов и проводящих выступов после того, как они прикреплены к ним припоем.

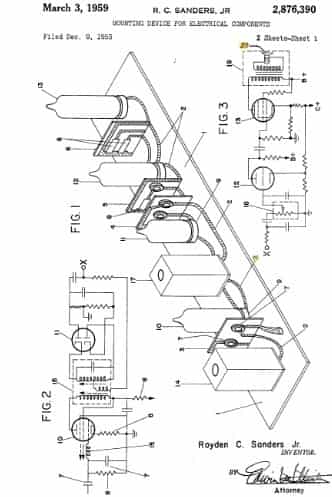

На прилагаемых чертежах фиг.1 представляет собой изометрический вид составного блока, воплощающего настоящее изобретение; Фиг. 2 - принципиальная схема части блока фиг. 1; Фиг.3 - принципиальная электрическая схема другой части блока фиг.1; Фиг.4 - изометрический вид другого составного блока, воплощающего настоящее изобретение; и фиг. 5 - группа видов сбоку вафельных элементов блока фиг. 4.
Обращаясь теперь более подробно к чертежам, составной блок на фиг.1 содержит изоляционную панель 1, которая сформирована из не проводящего материала, такого как пластик, и имеет проводящие пути (показаны заштрихованными) из материала, такого как медь, образованная на ней, чтобы обеспечить соединительные пути 2 между электрическими компонентами.
Изоляционные пластины 3, 4, 5 и 6 прикреплены к изоляционной панели, как более подробно описано ниже со ссылкой на варианты осуществления, показанные на фиг. 4 и 5. Электромонтаж компонентов на изоляционных пластинах рассчитан на конденсаторы 7 и резисторы 8, как показано на рисунке.
Изоляционная панель также имеет гнезда 9 для электромонтажа вакуумных трубок, и в этих гнездах закреплены трубка 10 усилителя, трубка 11 детектора и трубки 12 и 13 усилителя. Корпус 14 переменного индуктора 15 показан смонтированным на одном конце изоляционной панели. , Пути 2 из электропроводящего материала, которые сформированы на панели 1, соединяют индуктор, а также трубки и компоненты пластины.
На рис. 2 и 3 показана принципиальная схема системы. Она включает в себя полную звуковую схему типичного телевизионного приемника, что для удобства проиллюстрировано на чертеже как разорванное на соединении X. Звуковая цепь содержит усилитель ПЧ, который включает в себя вакуумную лампу 10 и связанные с ней конденсаторы 7 и резисторы 8 и переменная катушка индуктивности 15, который входит в корпус 14 на опорной плате. Эти элементы составляют входную цепь усилителя, как показано на рисунке. Выход этого усилителя, который работает на несущей промежуточной частоте, соединен через трансформатор 16 детектора отношения с трубкой 11 детектора отношения с двумя диодами, как показано. Корпус 17 трансформатора 16 обозначен на фиг. 1. 7 Выходной аудио-сигнал вырабатывается детектором в его выходной цепи обычным способом. Эта выходная схема содержит реактивные элементы, как показано, и подключена в точках X ко второй части схемы, которая показана на фиг.3. Она соединена посредством входного резистора и элементов конденсатора, включая резистор 18 регулировки громкости, как показано на усилителе трубки 12. В. Компоненты цепи между трубами 11 и 12 несут изоляционные пластины 4 и 5, как указано. Выходной сигнал из трубки 12 усилителя соединяется посредством подходящих компонентов, включая конденсаторы и резисторы, переносимые изоляционной пластиной 6 во второй усилитель 13. Здесь сигнал снова усиливается, и после этого он подается через выходной трансформатор звука. 19 к громкоговорителю 20.
На фиг.4 показан изометрический вид другого варианта осуществления настоящего изобретения. Здесь к изоляционной панели 21 прикреплены четыре изоляционные пластины 22, 23, 24 и 25. Резисторы 37 и конденсаторы 38 установлены на изоляционных пластинах, а гнезда для труб 29 закреплены на изоляционной панели. Для соединительного монтажа электрических компонентов и трубок, которые входят в гнезда, предусмотрены соединения в виде дорожек из проводящего материала, образованных в изоляционной панели, и элементов, аналогично тому, как в варианте осуществления на фиг.1. Эти дорожки 40 обозначены крестиком штриховка на рис. 4 и 5. Соединения 39 позволяют сборку с другими устройствами. Изоляционные пластины в этом варианте осуществления прикреплены к изоляционной панели таким же образом, как и соответствующие элементы варианта осуществления по фиг. 1. Более конкретно, выступающие выступы 26 сформированы на краях изоляционных пластин и установлены в отверстия 27, предусмотренные для этого в изоляционных панелях. Эти соединения соответственно спаяны и образуют прочные механические соединения между изоляционными пластинами. и изоляционная панель. Электромонтажное соединение пайкой также выполняет электрические соединения между пластинами и панелью.
Электромонтажные работы при производстве телевизоров за последние десятилетия ушли очень далеко от идей ,представленных в патенте. Но кинескопная теле-техника отнюдь не умерла, просто круг её применения сузился до таких применений, где требуется сверхвысокое разрешение, которое пока не может быть обеспечено дискретными свето-диодными технологиями.
