Купить Промышленные тепловые насосы Waterkotte Серия DS 5240 по лучшей цене
  pea.ru » Системы теплоснабжения -геотермальные системы, тепловые насосы, автономная система отопления коттеджа, система отопления загородного дома » Тепловой насос » Купить Тепловые насосы Waterkotte (Германия) по лучшей цене » Купить Промышленные тепловые насосы Waterkotte Серия DS 5240 по лучшей цене

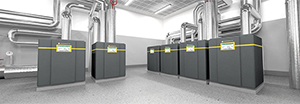

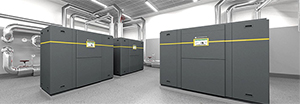

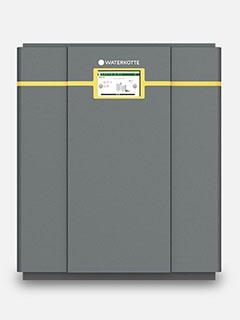

Промышленные тепловые насосы Waterkotte Серия DS 5240 большой мощности



Купить Промышленные тепловые насосы Waterkotte Серия DS 5240 по лучшей цене



Назначение





Промышленные тепловые насосы Waterkotte серии DS предназначены для создания систем отопления и горячего водоснабжения, c электрическим управлением.

Установка



Тепловые насосы серии DS 5240 установливаются в современном жилье. Корпус установлен на твердой Г-образной раме, и акустически изолирован от внутреннего раздела охлаждения за счет использования двойного шасси. Секции охлаждения состоят из двух высокопроизводительных пластинчатых теплообменников из нержавеющей стали V4A: испарителя и конденсатора. В зависимости от мощности, используется высокоэффективный герметичный винтовой или поршневой компрессор, который упруго крепится к внутренней раме; опционально: двух-или многоступенчатая регулировка мощности.

Секция охлаждения проверяется дважды относительно вакуума и избыточного давления и автоматически заполняется хладагентом. Микрокомпьютер контроля соответствует технологии DDC, и подключается через порт RS-232 к ПК. 11 аналоговых, 8 цифровых входов, подключение модема обязательно. Шесть датчиков температуры, два аналоговых датчиков давления хладагента, датчик наружной стены, контроль направления вращения компрессора и обрыва фазы, контроллер программного обеспечения, реле связи внутренней платы, терминал внешнего электрического подключения.

Технические характеристики





Модель 5161.3
Мощность потр/отдав W10/W35 кВт 31.9/162.9
COP W10/W35 5.10
Мощность потр/отдав B0/W35 кВт кВт 30.8/130.4
COP B0/W35 4.2
Расход грунтовой воды м³/ч (Δt=3K) 28.2
Расход воды в системе отопления м³/ч (Δt=5K) 28.1
Модель 5194.3
Мощность потр/отдав W10/W35 кВт 38.4/195.6
COP W10/W35 5.1
Мощность потр/отдав B0/W35 кВт кВт 36.6/156.8
COP B0/W35 4.3
Расход грунтовой воды м³/ч (Δt=3K) 33.8
Расход воды в системе отопления м³/ч (Δt=5K) 33.7
Модель 5161.4
Мощность потр/отдав W10/W35 кВт 19.4/106.4
COP W10/W35 5.5
Мощность потр/отдав B0/W35 кВт кВт 18.9/84
COP B0/W35 4.4
Расход грунтовой воды м³/ч (Δt=3K) 18.7
Расход воды в системе отопления м³/ч (Δt=5K) 18.3
Модель 5194.4
Мощность потр/отдав W10/W35 кВт 23.5/128.7
COP W10/W35 5.5
Мощность потр/отдав B0/W35 кВт кВт 22.5/101.5
COP B0/W35 4.5
Расход грунтовой воды м³/ч (Δt=3K) 22.7
Расход воды в системе отопления м³/ч (Δt=5K) 22.2
Модель 5118.3
Мощность потр/отдав W10/W35 кВт 23.8/119
COP W10/W35 5
Мощность потр/отдав B0/W35 кВт кВт 21.9/91.6
COP B0/W35 4.2
Расход грунтовой воды м³/ч (Δt=3K) 20.5
Расход воды в системе отопления м³/ч (Δt=5K) 20.5
Модель 5136.3
Мощность потр/отдав W10/W35 кВт 27.9/136.5
COP W10/W35 4.9
Мощность потр/отдав B0/W35 кВт кВт 25.6/105
COP B0/W35 4.1
Расход грунтовой воды м³/ч (Δt=3K) 23.4
Расход воды в системе отопления м³/ч (Δt=5K) 23.5
Модель 5162.3
Мощность потр/отдав W10/W35 кВт 33.9/163.7
COP W10/W35 4.8
Мощность потр/отдав B0/W35 кВт кВт 30.9/126.2
COP B0/W35 4.1
Расход грунтовой воды м³/ч (Δt=3K) 27.9
Расход воды в системе отопления м³/ч (Δt=5K) 28.2
Модель 5193.3
Мощность потр/отдав W10/W35 кВт 40.5/196.2
COP W10/W35 4.7
Мощность потр/отдав B0/W35 кВт кВт 36.7/150.2
COP B0/W35 4.1
Расход грунтовой воды м³/ч (Δt=3K) 33.5
Расход воды в системе отопления м³/ч (Δt=5K) 33.8
Модель 5231.3
Мощность потр/отдав W10/W35 кВт 48.5/230.1
COP W10/W35 4.7
Мощность потр/отдав B0/W35 кВт кВт 42.9/174.4
COP B0/W35 4.1
Расход грунтовой воды м³/ч (Δt=3K) 39.1
Расход воды в системе отопления м³/ч (Δt=5K) 39.6
Модель 5118.4
Мощность потр/отдав W10/W35 кВт 14.8/76.8
COP W10/W35 5.2
Мощность потр/отдав B0/W35 кВт кВт 12.9/57.3
COP B0/W35 4.4
Расход грунтовой воды м³/ч (Δt=3K) 13.3
Расход воды в системе отопления м³/ч (Δt=5K) 13.2
Модель 5136.4
Мощность потр/отдав W10/W35 кВт 17.8/88.4
COP W10/W35 5
Мощность потр/отдав B0/W35 кВт кВт 15.6/66.2
COP B0/W35 4.2
Расход грунтовой воды м³/ч (Δt=3K) 15.2
Расход воды в системе отопления м³/ч (Δt=5K) 15.2
Модель 5162.4
Мощность потр/отдав W10/W35 кВт 21.3/104.4
COP W10/W35 4.9
Мощность потр/отдав B0/W35 кВт кВт 18.6/78.3
COP B0/W35 4.2
Расход грунтовой воды м³/ч (Δt=3K) 17.9
Расход воды в системе отопления м³/ч (Δt=5K) 18



Управление

Контроль отопительного оборудования осуществляется с помощью микрокомпьютера-контроллера последнего поколения. Постоянная диагностика схемы осуществляется с помощью нескольких датчиков, расположенных в контуре теплового насоса, так что ненормальные условия эксплуатации могут быть обнаружены в нужное время и сообщены ранее возможного сбоя оборудования. Кроме того, новая технология позволяет осуществлять связь с системой для удаленной диагностики и управления, а также содержит широкий спектр внешних функций системы.





Технические характеристики







Модель 5161.3
Мощность потр/отдав W10/W35 кВт 31.9/162.9
COP W10/W35 5.1
Мощность потр/отдав B0/W35 кВт кВт 30.8/130.4
COP B0/W35 4.2
Расход грунтовой воды м³/ч (Δt=3K) 28.2
Расход воды в системе отопления м³/ч (Δt=5K) 28.1
Расход источника тепла м³/ч (Δt=3K) 23.6
Температура теплоносителя W10 °С 50
Объем мин. л 200
Объем макс. л 1000
Граница рабочего диапазона B-5/W50, B0/W55, B5/W55
Вес кг 810
Габариты мм 1400x1565x850
Компрессор Schraubenverdichter
Хладагент R407C
Модель 5194.3
Мощность потр/отдав W10/W35 кВт 38.4/195.6
COP W10/W35 5.1
Мощность потр/отдав B0/W35 кВт кВт 36.6/156.8
COP B0/W35 4.3
Расход грунтовой воды м³/ч (Δt=3K) 33.8
Расход воды в системе отопления м³/ч (Δt=5K) 33.7
Температура теплоносителя W10 °С 50
Объем мин. л 200
Граница рабочего диапазона B-5/W50, B0/W55, B5/W55
Вес кг 840
Габариты мм 1400x1565x850
Компрессор Schraubenverdichter
Хладагент R407C
Модель 5161.4
Мощность потр/отдав W10/W35 кВт 19.4/106.4
COP W10/W35 5.5
Мощность потр/отдав B0/W35 кВт кВт 18.9/84
COP B0/W35 4.4
Расход грунтовой воды м³/ч (Δt=3K) 18.7
Расход воды в системе отопления м³/ч (Δt=5K) 18.3
Расход источника тепла м³/ч (Δt=3K) 15.4
Температура теплоносителя W10 °С 65
Объем мин. л 200
Объем макс. л 1000
Граница рабочего диапазона B-5/W55, B0/W60, B5/W65, W10/W65
Вес кг 810
Габариты мм 1400x1565x850
Компрессор Schraubenverdichter
Хладагент R134A
Модель 5194.4
Мощность потр/отдав W10/W35 кВт 23.5/128.7
COP W10/W35 5.5
Мощность потр/отдав B0/W35 кВт кВт 22.5/101.5
COP B0/W35 4.5
Расход грунтовой воды м³/ч (Δt=3K) 22.7
Расход воды в системе отопления м³/ч (Δt=5K) 22.2
Расход источника тепла м³/ч (Δt=3K) 18.7
Температура теплоносителя W10 °С 65
Объем мин. л 200
Объем макс. л 1000
Граница рабочего диапазона B-5/W55, B0/W60, B5/W65, W10/W65
Вес кг 840
Габариты мм 1400x1565x850
Компрессор Schraubenverdichter
Хладагент R134A
Модель 5118.3
Мощность потр/отдав W10/W35 кВт 23.8/119
COP W10/W35 5
Мощность потр/отдав B0/W35 кВт кВт 21.9/91.6
COP B0/W35 4.2
Расход грунтовой воды м³/ч (Δt=3K) 20.5
Расход воды в системе отопления м³/ч (Δt=5K) 20.5
Расход источника тепла м³/ч (Δt=3K) 16.5
Температура теплоносителя W10 °С 55
Объем мин. л 200
Объем макс. л 1000
Граница рабочего диапазона B-5/W55, W10/W55
Вес кг 670
Габариты мм 1400x1565x850
Компрессор Hubkolben-Semihermetisch
Хладагент R407C
Модель 5136.3
Мощность потр/отдав W10/W35 кВт 27.9/136.5
COP W10/W35 4.9
Мощность потр/отдав B0/W35 кВт кВт 25.6/105
COP B0/W35 4.1
Расход грунтовой воды м³/ч (Δt=3K) 23.4
Расход воды в системе отопления м³/ч (Δt=5K) 23.5
Расход источника тепла м³/ч (Δt=3K) 18.8
Температура теплоносителя W10 °С 55
Объем мин. л 200
Объем макс. л 1000
Граница рабочего диапазона B-5/W55, W10/W55
Вес кг 680
Габариты мм 1400x1565x850
Компрессор Hubkolben-Semihermetisch
Хладагент R407C
Модель 5162.3
Мощность потр/отдав W10/W35 кВт 33.9/163.7
COP W10/W35 4.8
Мощность потр/отдав B0/W35 кВт кВт 30.9/126.2
COP B0/W35 4.1
Расход грунтовой воды м³/ч (Δt=3K) 27.9
Расход воды в системе отопления м³/ч (Δt=5K) 28.2
Расход источника тепла м³/ч (Δt=3K) 22.6
Температура теплоносителя W10 °С 55
Объем мин. л 200
Объем макс. л 1000
Граница рабочего диапазона B-5/W55, W10/W55
Вес кг 710
Габариты мм 1400x1565x850
Компрессор Hubkolben-Semihermetisch
Хладагент R407C
Модель 5193.3
Мощность потр/отдав W10/W35 кВт 40.5/196.2
COP W10/W35 4.7
Мощность потр/отдав B0/W35 кВт кВт 36.7/150.2
COP B0/W35 4.1
Расход грунтовой воды м³/ч (Δt=3K) 33.5
Расход воды в системе отопления м³/ч (Δt=5K) 33.8
Расход источника тепла м³/ч (Δt=3K) 26.9
Температура теплоносителя W10 °С 60
Объем мин. л 200
Объем макс. л 1000
Граница рабочего диапазона B-5/W55, W10/W60
Вес кг 880
Габариты мм 1400x1565x850
Компрессор Hubkolben-Semihermetisch
Хладагент R407C
Модель 5231.3
Мощность потр/отдав W10/W35 кВт 48.5/230.1
COP W10/W35 4.7
Мощность потр/отдав B0/W35 кВт кВт 42.9/174.4
COP B0/W35 4.1
Расход грунтовой воды м³/ч (Δt=3K) 39.1
Расход воды в системе отопления м³/ч (Δt=5K) 39.6
Расход источника тепла м³/ч (Δt=3K) 31.1
Температура теплоносителя W10 °С 60
Объем мин. л 200
Объем макс. л 1000
Граница рабочего диапазона B-5/W55, W10/W60
Вес кг 900
Габариты мм 1400x1565x850
Компрессор Hubkolben-Semihermetisch
Хладагент R407C
Модель 5118.4
Мощность потр/отдав W10/W35 кВт 14.8/76.8
COP W10/W35 5.2
Мощность потр/отдав B0/W35 кВт кВт 12.9/57.3
COP B0/W35 4.4
Расход грунтовой воды м³/ч (Δt=3K) 13.3
Расход воды в системе отопления м³/ч (Δt=5K) 13.2
Расход источника тепла м³/ч (Δt=3K) 10.5
Температура теплоносителя W10 °С 80
Объем мин. л 200
Объем макс. л 1000
Вес кг 670
Габариты мм 1400x1565x850
Компрессор Hubkolben-Semihermetisch
Хладагент R134a
Модель 5136.4
Мощность потр/отдав W10/W35 кВт 17.8/88.4
COP W10/W35 5
Мощность потр/отдав B0/W35 кВт кВт 15.6/66.2
COP B0/W35 4.2
Расход грунтовой воды м³/ч (Δt=3K) 15.2
Расход воды в системе отопления м³/ч (Δt=5K) 15.2
Расход источника тепла м³/ч (Δt=3K) 12
Температура теплоносителя W10 °С 80
Объем мин. л 200
Объем макс. л 1000
Граница рабочего диапазона W10/W80, B-5/W65, B0/W70, B5/W70
Вес кг 680
Габариты мм 1400x1565x850
Компрессор Hubkolben-Semihermetisch
Хладагент R134a
Модель 5162.4
Мощность потр/отдав W10/W35 кВт 21.3/104.4
COP W10/W35 4.9
Мощность потр/отдав B0/W35 кВт кВт 18.6/78.3
COP B0/W35 4.2
Расход грунтовой воды м³/ч (Δt=3K) 17.9
Расход воды в системе отопления м³/ч (Δt=5K) 18
Расход источника тепла м³/ч (Δt=3K) 14.1
Температура теплоносителя W10 °С 80
Объем мин. л 200
Объем макс. л 1000
Граница рабочего диапазона W10/W80, B-5/W65, B0/W70, B5/W70
Вес кг 710
Габариты мм 1400x1565x850
Компрессор Hubkolben-Semihermetisch
Хладагент R134a
Срок службы тепловых насосов Waterkotte и Danfoss 25 лет. Подробнее


Дополнительная информация, консультации, цены


Мы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов - заполните форму справа, или позвоните.

Отдел геотермального оборудования
  • (495) 229-85-86 (многоканальный)

  •
    (495)  956-7100
    234-0183
    (499)  265-2890
    265-3180 (доб. 508)

  • Руководитель направления:
    Михайлов Александр
    моб. +7 (926) 205-05-43

  • Ведущий специалист
    Чермонов Алмаз
    +7 (495) 229-85-86 (доб. 244)

  • Представительства в регионах:
    603005,г.Н.Новгород, ул. Пискунова 59, офис 205.
    тел.: +7 925 090-84-32
    prolezhaev@pea.ru


  • 508@remove-this.pea.ru


http://www.bartec.com.ru http://electro-shop.ru http://espa.com.ru http://raychem.biz http://vmtec.ru http://nibe.com.ru http://waterkotte.com.ru http://sdmo.com.ru http://aerzen.com.ru

© 2019 ООО "НПО Промэлектроавтоматика". Основано в 1997 г.


Чтв 24 Окт 2019 01:13:53
tt7495bt8v475ytg65y@pea.ru
