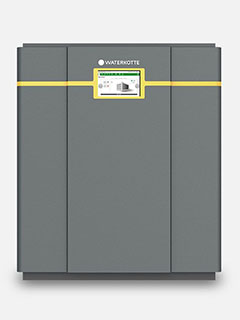

Геотермальный тепловой насос  Waterkotte DS 5110 T





Купить Геотермальный тепловой насос системы отопления и горячего водоснабжения Waterkotte DS 5110 T по лучшей цене



Общие сведения







Предназначен для термодинамических отопления помещений, системы горячего водяного отопления, с регулируемым электрическим управлением, а также интегрированного внутреннего производства горячей воды.







Установка:

Все компоненты разработаны для установки вплотную к стене и смонтированы в защитном корпусе из стального листа, база которого состоит из толстой листовой стали с U-образным краем, образуя единое целое с задней рамой панели, которая также изготовлена из толстой листовой стали.

Боковые панели, крышки, передняя панель устройства и эргономичная (наклонная) панель управления могут быть удалены.



Все динамические компоненты расположены на внутреннем корпусе (двойная конструкция шасси), и отделены от внешнего корпуса. Соединения труб между внутренней и внешней шасси на гибком креплении. Внутренние стены с звукоизоляционными подкладками. Все части корпуса надежно защищены порошковым покрытием и отделаны эмалью.



Технические характеристики





Модель 5063.5T
Мощность потр/отдав W10/W35 кВт 10.6/63.2
COP W10/W35 5.7
Мощность потр/отдав B0/W35 кВт кВт 10.4/47.6
COP B0/W35 4.4
Расход грунтовой воды м³/ч (Δt=3K) 15.3
Расход воды в системе отопления м³/ч (Δt=5K) 10.9
Модель 5075.5T
Мощность потр/отдав W10/W35 кВт 12.1/75.2
COP W10/W35 5.9
Мощность потр/отдав B0/W35 кВт кВт 12/56.6
COP B0/W35 4.6
Расход грунтовой воды м³/ч (Δt=3K) 18.3
Расход воды в системе отопления м³/ч (Δt=5K) 13
Модель 5085.5T
Мощность потр/отдав W10/W35 кВт 13.8/85
COP W10/W35 5.9
Мощность потр/отдав B0/W35 кВт кВт 13.6/64.2
COP B0/W35 4.6
Расход грунтовой воды м³/ч (Δt=3K) 20.7
Расход воды в системе отопления м³/ч (Δt=5K) 14.6
Модель 5095.5T
Мощность потр/отдав W10/W35 кВт 15.6/95.2
COP W10/W35 5.8
Мощность потр/отдав B0/W35 кВт кВт 15.2/71.4
COP B0/W35 4.6
Расход грунтовой воды м³/ч (Δt=3K) 23
Расход воды в системе отопления м³/ч (Δt=5K) 16.4
Модель 5112.5T
Мощность потр/отдав W10/W35 кВт 18.9/112.2
COP W10/W35 5.6
Мощность потр/отдав B0/W35 кВт кВт 18.3/84.6
COP B0/W35 4.5
Расход грунтовой воды м³/ч (Δt=3K) 27
Расход воды в системе отопления м³/ч (Δt=5K) 19.3
Модель 5036.4T
Мощность потр/отдав W10/W35 кВт 7.4/36.8
COP W10/W35 4.9
Мощность потр/отдав B0/W35 кВт кВт 6.7/26.3
COP B0/W35 3.8
Расход грунтовой воды м³/ч (Δt=3K) 8.6
Расход воды в системе отопления м³/ч (Δt=5K) 6.3
Модель 5049.4T
Мощность потр/отдав W10/W35 кВт 9.1/49.4
COP W10/W35 5.3
Мощность потр/отдав B0/W35 кВт кВт 8.3/35.8
COP B0/W35 4.3
Расход грунтовой воды м³/ч (Δt=3K) 11.7
Расход воды в системе отопления м³/ч (Δt=5K) 8.5
Модель 5063.4T
Мощность потр/отдав W10/W35 кВт 11.6/63
COP W10/W35 5.3
Мощность потр/отдав B0/W35 кВт кВт 10.6/45.4
COP B0/W35 4.2
Расход грунтовой воды м³/ч (Δt=3K) 14.9
Расход воды в системе отопления м³/ч (Δt=5K) 10.9
Модель 5077.4T
Мощность потр/отдав W10/W35 кВт 14.2/77.2
COP W10/W35 5.3
Мощность потр/отдав B0/W35 кВт кВт 13/55.4
COP B0/W35 4.2
Расход грунтовой воды м³/ч (Δt=3K) 18.3
Расход воды в системе отопления м³/ч (Δt=5K) 13.3



* Допуски в соответствии с EN 12900 и EN 14511 относятся к производительности данных, перечисленных выше. ** 70% воды, 30% этиленгликоля.











Электрооборудование:



электрический контроллер реле платы. Реле платы - внутренний терминал связи для всех датчиков, все цифровые датчики и релейные выходы (реле источника, тепловой насос, насос горячей воды, отопления выходного каскада II), включая переключение компрессора. Кроме того, реле 24 В постоянного тока питания и контроллер подключены через кабель Я ² C. Реле контроля последовательности.

Модуль теплового насоса: спиральный компрессор (два компрессора, стандартный двухступенчатый (50% / 100% мощности), полностью герметичный. Испаритель и конденсатор выполнены в виде спайки из нержавеющей стали. Контур охлаждения разработан в соответствии с соответствующими правилами техники безопасности. Производство осуществляется на основе ISO 9000, автоматизированный компьютерный контроль качества (стресс-тест давления гелия, испытание на герметичность) в дополнение к проверке всех параметров следует запустить тест.



Реле мощности: AC 1 х 230 В, 5 А. Безопасность коммутационных аппаратов: реле низкого давления и прессостат высокого давления. Мониторинг с помощью температурных датчиков, 3 на входной стороне, 3 на выходе.







Источник тепла и обогрева соединения: Длина 1000 мм, гайка 2". Гибкие соединения направляются через заднюю панель (не входит в комплект поставки.)





Технические характеристики





Модель 5063.5T
Мощность потр/отдав W10/W35 кВт 10.6/63.2
COP W10/W35 5.7
Мощность потр/отдав B0/W35 кВт кВт 10.4/47.6
COP B0/W35 4.4
Расход грунтовой воды м³/ч (Δt=3K) 15.3
Расход воды в системе отопления м³/ч (Δt=5K) 10.9
Расход источника тепла м³/ч (Δt=3K) 11.90
Температура теплоносителя W10 °С 63
Объем мин. л 200
Объем макс. л 1000
Граница рабочего диапазона B-5/W50, B0/W55, B5/W58, W10/W63
Вес кг 312
Габариты мм 1100x1300x850
Компрессор Tandem-Vollhermetic-Scroll
Хладагент R410A
Модель 5075.5T
Мощность потр/отдав W10/W35 кВт 12.1/75.2
COP W10/W35 5.9
Мощность потр/отдав B0/W35 кВт кВт 12/56.6
COP B0/W35 4.6
Расход грунтовой воды м³/ч (Δt=3K) 18.3
Расход воды в системе отопления м³/ч (Δt=5K) 13
Расход источника тепла м³/ч (Δt=3K) 14.3
Температура теплоносителя W10 °С 63
Объем мин. л 200
Объем макс. л 1000
Граница рабочего диапазона B-5/W50, B0/W55, B5/W58, W10/W63
Вес кг 327
Габариты мм 1100x1300x850
Компрессор Tandem-Vollhermetic-Scroll
Хладагент R410A
Модель 5085.5T
Мощность потр/отдав W10/W35 кВт 13.8/85
COP W10/W35 5.9
Мощность потр/отдав B0/W35 кВт кВт 13.6/64.2
COP B0/W35 4.6
Расход грунтовой воды м³/ч (Δt=3K) 20.7
Расход воды в системе отопления м³/ч (Δt=5K) 14.6
Расход источника тепла м³/ч (Δt=3K) 16.2
Температура теплоносителя W10 °С 63
Объем мин. л 200
Объем макс. л 1000
Граница рабочего диапазона B-5/W50, B0/W55, B5/W58, W10/W63
Вес кг 338
Габариты мм 1100x1300x850
Компрессор Tandem-Vollhermetic-Scroll
Хладагент R410A
Модель 5095.5T
Мощность потр/отдав W10/W35 кВт 15.6/95.2
COP W10/W35 5.8
Мощность потр/отдав B0/W35 кВт кВт 15.2/71.4
COP B0/W35 4.6
Расход грунтовой воды м³/ч (Δt=3K) 23
Расход воды в системе отопления м³/ч (Δt=5K) 16.4
Расход источника тепла м³/ч (Δt=3K) 18
Температура теплоносителя W10 °С 63
Объем мин. л 200
Объем макс. л 1000
Граница рабочего диапазона B-5/W50, B0/W55, B5/W58, W10/W63
Вес кг 357
Габариты мм 1100x1300x850
Компрессор Tandem-Vollhermetic-Scroll
Хладагент R410A
Модель 5112.5T
Мощность потр/отдав W10/W35 кВт 18.9/112.2
COP W10/W35 5.6
Мощность потр/отдав B0/W35 кВт кВт 18.3/84.6
COP B0/W35 4.5
Расход грунтовой воды м³/ч (Δt=3K) 27
Расход воды в системе отопления м³/ч (Δt=5K) 19.3
Расход источника тепла м³/ч (Δt=3K) 21.2
Температура теплоносителя W10 °С 63
Объем мин. л 200
Объем макс. л 1000
Граница рабочего диапазона B-5/W50, B0/W55, B5/W58, W10/W63
Вес кг 370
Габариты мм 1100x1300x850
Компрессор Tandem-Vollhermetic-Scroll
Хладагент R410A
Модель 5036.4T
Мощность потр/отдав W10/W35 кВт 7.4/36.8
COP W10/W35 4.9
Мощность потр/отдав B0/W35 кВт кВт 6.7/26.3
COP B0/W35 3.8
Расход грунтовой воды м³/ч (Δt=3K) 8.6
Расход воды в системе отопления м³/ч (Δt=5K) 6.3
Расход источника тепла м³/ч (Δt=3K) 6.3
Температура теплоносителя W10 °С 75
Объем мин. л 200
Объем макс. л 1000
Граница рабочего диапазона B-5/W70, B0/W75, W10/W75, W15/W70
Вес кг 352
Габариты мм 1100x1300x850
Компрессор Tandem-Vollhermetic-Scroll
Хладагент R134a
Модель 5049.4T
Мощность потр/отдав W10/W35 кВт 9.1/49.4
COP W10/W35 5.3
Мощность потр/отдав B0/W35 кВт кВт 8.3/35.8
COP B0/W35 4.3
Расход грунтовой воды м³/ч (Δt=3K) 11.7
Расход воды в системе отопления м³/ч (Δt=5K) 8.5
Расход источника тепла м³/ч (Δt=3K) 8.8
Температура теплоносителя W10 °С 75
Объем мин. л 200
Объем макс. л 1000
Граница рабочего диапазона B-5/W70, B0/W75, W10/W75, W15/W70
Вес кг 377
Габариты мм 1100x1300x850
Компрессор Tandem-Vollhermetic-Scroll
Хладагент R134a
Модель 5063.4T
Мощность потр/отдав W10/W35 кВт 11.6/63
COP W10/W35 5.3
Мощность потр/отдав B0/W35 кВт кВт 10.6/45.4
COP B0/W35 4.2
Расход грунтовой воды м³/ч (Δt=3K) 14.9
Расход воды в системе отопления м³/ч (Δt=5K) 10.9
Расход источника тепла м³/ч (Δt=3K) 11.2
Температура теплоносителя W10 °С 75
Объем мин. л 200
Объем макс. л 1000
Граница рабочего диапазона B-5/W70, B0/W75, W10/W75, W15/W70
Вес кг 399
Габариты мм 1100x1300x850
Компрессор Tandem-Vollhermetic-Scroll
Хладагент R134a
Модель 5077.4T
Мощность потр/отдав W10/W35 кВт 14.2/77.2
COP W10/W35 5.3
Мощность потр/отдав B0/W35 кВт кВт 13/55.4
COP B0/W35 4.2
Расход грунтовой воды м³/ч (Δt=3K) 18.3
Расход воды в системе отопления м³/ч (Δt=5K) 13.3
Расход источника тепла м³/ч (Δt=3K) 13.6
Температура теплоносителя W10 °С 75
Объем мин. л 200
Объем макс. л 1000
Граница рабочего диапазона B-5/W70, B0/W75, W10/W75, W15/W70
Вес кг 456
Габариты мм 1100x1300x850
Компрессор Tandem-Vollhermetic-Scroll
Хладагент R134a





* Допуски в соответствии с EN 12900 и EN 14511 относятся к производительности данных, перечисленных выше. ** 70% воды, 30% этиленгликоля.









Срок службы тепловых насосов Waterkotte и Danfoss 25 лет. Подробнее


Дополнительная информация, консультации, цены


Мы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов - заполните форму справа, или позвоните.

Отдел геотермального оборудования
  • (495) 229-85-86 (многоканальный)

  •
    (495)  956-7100
    234-0183
    (499)  265-2890
    265-3180 (доб. 508)

  • Руководитель направления:
    Михайлов Александр
    моб. +7 (926) 205-05-43

  • Ведущий специалист
    Чермонов Алмаз
    +7 (495) 229-85-86 (доб. 244)

  • Представительства в регионах:
    603005,г.Н.Новгород, ул. Пискунова 59, офис 205.
    тел.: +7 925 090-84-32
    prolezhaev@pea.ru


  • 508@remove-this.pea.ru


http://www.bartec.com.ru http://electro-shop.ru http://espa.com.ru http://raychem.biz http://vmtec.ru http://nibe.com.ru http://waterkotte.com.ru http://sdmo.com.ru http://aerzen.com.ru

© 2019 ООО "НПО Промэлектроавтоматика". Основано в 1997 г.


Чтв 18 Июл 2019 18:17:28
tt7495bt8v475ytg65y@pea.ru
