Купить Геотермальный тепловой насос системы отопления и горячего водоснабжения Waterkotte DS 5050 T по лучшей цене
  pea.ru » Системы теплоснабжения -геотермальные системы, тепловые насосы, автономная система отопления коттеджа, система отопления загородного дома » Тепловой насос » Купить Тепловые насосы Waterkotte (Германия) по лучшей цене » Waterkotte DS 5050 T

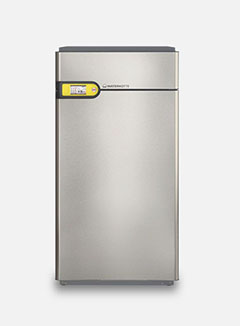

Геотермальный тепловой насос Waterkotte DS 5050 T





Купить Геотермальный тепловой насос системы отопления и горячего водоснабжения Waterkotte DS 5050 T по лучшей цене



Общие сведения





Предназначен для термодинамических отопления помещений, системы горячего водяного отопления, с регулируемым электрическим управлением, а также интегрированного внутреннего производства горячей воды.

Корпус установлен на твердое тело (Г-образная рама) и акустически изолирован от внутренней части охлаждения за счет использования двойной шасси. Комплектующие теплового насоса установлены в рамке корпуса, основание которого состоит из U-образной формы, c краями из толстой листовой стали, которая образует единое целое с задним обрамлением панели, которое также состоит из толстой листовой стали. Боковые панели, крышки, передняя панель устройства и эргономичные (наклонные) панели управления могут быть удалены.





Защитный корпус из листовой стали, со съемными тепловой и звуковой изоляцией корпуса со всех сторон, имеют нейтральный дизайн.

Все компоненты корпуса надежно защищены порошковым покрытием и отделкой из эмали.

Цвет RAL 7035, текстурированный светло-серый, опорные рамы и панели управления RAL 7016. Все динамические компоненты расположены на внутреннем корпусе (двойная конструкция шасси), отделенная от внешнего корпуса.

Технические характеристики









Модель 5034.5T
Мощность потр/отдав W10/W35 кВт 5,6/34.1
COP W10/W35 5.7
Мощность потр/отдав B0/W35 кВт кВт 5.5/25.6
COP B0/W35 4.6
Расход грунтовой воды м³/ч (Δt=3K) 8,0
Расход воды в системе отопления м³/ч (Δt=5K) 5.7
Модель 5045.5T
Мощность потр/отдав W10/W35 кВт 7.7/45.2
COP W10/W35 5.5
Мощность потр/отдав B0/W35 кВт кВт 7.4/34.1
COP B0/W35 4.4
Расход грунтовой воды м³/ч (Δt=3K) 10.6
Расход воды в системе отопления м³/ч (Δt=5K) 7.6
Модель 5056.5T
Мощность потр/отдав W10/W35 кВт 9.6/56.4
COP W10/W35 5.5
Мощность потр/отдав B0/W35 кВт кВт 9.1/42.4
COP B0/W35 4.6
Расход грунтовой воды м³/ч (Δt=3K) 13.3
Расход воды в системе отопления м³/ч (Δt=5K) 9.5



Электрооборудование: электрические соединения клемм на электрическом щите с защитой от натяжения для всех соединений. Электрический контроллер реле платы. Реле платы является внутренним терминалом связи для всех датчиков, все цифровые датчики и все релейные выходы (реле насоса, насос отопления, насос горячей воды), включая компрессор переключения. Реле питания: 1 х 230 В переменного тока, 5 A. Безопасность коммутационных аппаратов: низкого давления и высокого давления обеспечивает реле давления. Мониторинг датчиков температуры, 3 на входной стороне, 3 на выходе. Стандартное оборудование: EMPM и поворотные контроллеры, мягкий старт для начала снижения тока до максимума - 30 А.



Модуль теплового насоса: высокотехнологичный полностью герметичный компрессор. Испаритель и конденсатор выполнены в виде теплообменников из нержавеющей стали с использованием технологии вакуумной пайки, имеют чрезвычайно низкие потери давления. Нержавеющая сталь пластинчатых теплообменников со схемой обратных потоков разработаны в соответствии с новейшими технологиями и адаптированы к негорючим хладагентам.



Синтетическое (биологически разлагающиеся) масло гарантирует оптимальные условия смазки, малые потери на трение и, следовательно, максимально возможную продолжительность жизни компрессора в соответствии с последними промышленными исследованиями. Контур охлаждения разработан в соответствии с правилами техники безопасности.



Контур охлаждения разработан в соответствии с соответствующими правилами техники безопасности. Мониторинг безопасности со стороны входа через испаритель осуществляется с помощью датчика давления и датчика tWQ1, tWQ2, tVD2, на выходе с помощью прессостата HP и датчиков Th1, Th2, tKMK. Система охлаждения протестирована три раза. Производительность в соответствии с EN 12900 для полностью герметичных компрессоров. Производство осуществляется на основе ISO 9000.



Микрокомпьютер управления технологическими процессами, типа WPCU: контроль над отопительным оборудованием осуществляет микрокомпьютер-контроллер последнего поколения. Постоянная диагностика схемы осуществляется с помощью нескольких датчиков, расположенных в контуре теплового насоса, так что нестандартные условия эксплуатации могут быть обнаружены в нужное время и ранее возможного сбоя оборудования. Кроме того, новая технология осуществляет связь с системой для удаленной диагностики и управления, а также имеет широкий спектр внешних функций. Все задачи, связаные с регулированием выполняются (в зависимости от наружной температуры - автопилотом), контроль, мониторинг, самодиагностика, сохранение данных в случае пробоя и т.д.



Датчик системы: для оптимального оперативного мониторинга, система имеет датчик давления для испарения и конденсации (давление / температура), 5 датчиков для измерения температуры во всех схемах. Датчик внешних стен, датчик горячей воды посталяются опционально.



Регулирование мощности: 50% / 100%



Опции: производство горячей воды (отопление-боковой загрузкой цилиндра, водонагреватель, датчик температуры, 3-ходовой клапан), конвектор НТВ, цифровое устройство плавного пуска, микшерный пульт, программное обеспечение для телеуправления, визуализация и модем, естественное охлаждение.



Технические характеристики





Модель 5034.5T
Мощность потр/отдав W10/W35 кВт 5.6/34.1
COP W10/W35 5.7
Мощность потр/отдав B0/W35 кВт кВт 5.5/25.6
COP B0/W35 4.6
Расход грунтовой воды м³/ч (Δt=3K) 8,0
Расход воды в системе отопления м³/ч (Δt=5K) 5.7
Расход источника тепла м³/ч (Δt=3K) 6.2
Температура теплоносителя °С 65
Объем мин. л 200
Объем макс. л 1000
Граница рабочего диапазона B-5/W60, B0/W65, W10/W65
Вес кг 232
Габариты мм 750x1470x611
Компрессор Tandem-Vollhermetic-Scroll
Хладагент R410A
Модель 5045.5T
Мощность потр/отдав W10/W35 кВт 7.7/45.2
COP W10/W35 5.5
Мощность потр/отдав B0/W35 кВт кВт 7.4/34.1
COP B0/W35 4.4
Расход грунтовой воды м³/ч (Δt=3K) 10.6
Расход воды в системе отопления м³/ч (Δt=5K) 7.6
Расход источника тепла м³/ч (Δt=3K) 8.3
Температура теплоносителя °С 65
Объем мин. л. 200
Объем макс. л. 1000
Граница рабочего диапазона B-5/W60, B0/W65, W10/W65
Вес кг 265
Габариты мм 750x1470x611
Компрессор Tandem-Vollhermetic-Scroll
Хладагент R410A
Модель 5056.5T
Мощность потр/отдав W10/W35 кВт 9.6/56.4
COP W10/W35 5.5
Мощность потр/отдав B0/W35 кВт кВт 9.1/42.4
COP B0/W35 4.6
Расход грунтовой воды м³/ч (Δt=3K) 13.3
Расход воды в системе отопления м³/ч (Δt=5K) 9.5
Расход источника тепла м³/ч (Δt=3K) 10.4
Температура теплоносителя °С 65
Объем мин. л. 200
Объем макс. л. 1000
Граница рабочего диапазона B-5/W60, B0/W65, W10/W65
Вес кг 286
Габариты мм 750x1470x611
Компрессор Tandem-Vollhermetic-Scroll
Хладагент R410A





Срок службы тепловых насосов Waterkotte и Danfoss 25 лет. Подробнее
