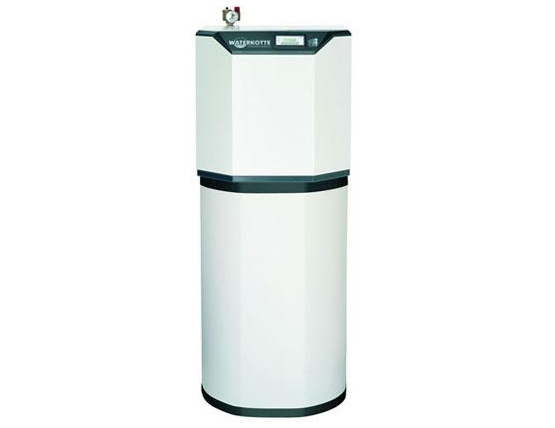

Геотермальный тепловой насос системы отопления и горячего водоснабжения Waterkotte Ai1 QE







href="fileadmin/template/main/quick_order/quick_order.css

<script src="fileadmin/images/scroller/js/showhide.js" type="text/javascript"></script>









Купить Геотермальный тепловой насос Waterkotte Ai1 QE по лучшей цене



Общие сведения





Ai1 QE









Тепловые насосы этой серии используются в современном жилье. Корпус установлен на стабильную раму L-формы , и акустически изолирован от внутренней системы охлаждения за счет использования двойной шасси.



Комплектующие теплового насоса установлены в раме корпуса, основание которого состоит из U-образной формы с краями из толстой листовой стали, которая образует единое целое с задней панелью, которая также состоит из толстой листовой стали. Боковые панели, крышки, передняя панель устройства и эргономичные (наклонные) панели управления могут быть удалены.



Все компоненты корпуса надежно защищены порошковым покрытием и отделкой из эмали. Цвет RAL 7035, текстурированная светло-серый, опорные рамы и панели управления RAL 7016.





Все динамические компоненты расположены на внутреннем корпусе (двойная конструкция шасси), отделенные от внешнего корпуса.



Соединения труб между внутренней и внешней шасси (или опционально) на гибком креплении.



Функции



Тепловой насос системы горячего водяного отопления с регулированием и электрическим управлением с интегрированноым внутренним производством горячей воды.

Технические характеристики



Ai1 QE
Мощность потребления / Вывода W10/W35 кВт * 1,4 / 7,1
Годовая процентная энергия 5,2
Потребляемая мощность теплового насоса ** W 85
Объемный расход теплоносителя м ³ / ч (At = 5K) 1,2
Потребляемая мощность источника тепла насоса W 85
Грунтовые воды скорость потока м ³ / ч (At = 4K) 1,2




* Опционально соответствуют энергетическому классу









Модуль теплового насоса: высокотехнологичный полностью герметичный компрессор. Испаритель и конденсатор выполнены в виде теплообменников из нержавеющей стали с использованием технологии вакуумной пайки, имеют чрезвычайно низкие потери давления. Нержавеющая сталь пластинчатых теплообменников со схемой обратных потоков разработаны в соответствии с новейшими технологиями и адаптированы к негорючим хладагентам.



Синтетическое (биологически разлагающиеся) масло гарантирует оптимальные условия смазки, малые потери на трение и, следовательно, максимально возможную продолжительность жизни компрессора в соответствии с последними промышленными исследованиями. Контур охлаждения разработан в соответствии с правилами техники безопасности.





Контроль безопасности на притоке через датчик давления и датчики для Wq1, tWq2, tVD2, на отток осуществляется с помощью HP прессостатов и датчиков для Th1, Th2, tKMK сертифицированных TUV. Система охлаждения имеет тройной контроль, охлаждающая жидкостью автоматически дозируется. Производительность в соответствии с EN 12900 для полностью герметичных компрессоров. Качество изготовления в соответствии с ISO 9000, автоматизированый контроль качества (давления и тест утечки гелия).



Электрическое сопротивление: элемент расположен на линии нагрева потока с мощностью 3,5 кВт. Он используется для поддержки начального отопление зимой и во время ожидания, и может быть автоматически или самостоятельно отрегулирован с помощью встроенного механического двухступенчатого многополюсного термостата безопасности.



Горячая вода системы центрального отопления: состоит из насоса отопления (рабочее колесо из высококачественного пластика, корпус с пластиковым покрытием с внутренней стороны, регулируемый в три этапа), латунного деаэратора с автоматическим переключателем воздуха, манометра, клапана избыточного давления, впускного клапана, большого расширительного бака, все детали, контактирующие с водой, из нержавеющей стали.



Теплоноситель: водно-спиртовой раствор (например, этиленгликоль).



Внутренний нагрев воды: бытовая вода нагревается с помощью пластинчатого теплообменника из нержавеющей стали, эксплуатируемого в противотоке. Циркуляционный насос, который подходит для питьевой воды, передает воду из 250 литрового бака хранения (эмаль) в теплообменник, где нагревается примерно на 5 К, и затем возвращается в накопительный бак. Повышения температуры цирк. воды приводит к максимальной эффективности.



Естественное охлаждение: интегрированная функция естественного охлаждения обеспечивает оптимальный комфорт в летние месяцы. Если тепловой насос соединен с зондом, охлаждение может быть выполнена довольно еще более удобно. Жидкость из геотермального зонда свободно циркулирует по системе естественного охлаждения при температуре от 10 до 12 °, и в соответствии с нашим опытом, как правило, этого достаточно в качестве источника охлаждения летом в наших широтах.



Микрокомпьютер управления технологическими процессами, типа WPCU: контроль над отопительным оборудованием осуществляет микрокомпьютер-контроллер последнего поколения. Постоянная диагностика схемы осуществляется с помощью нескольких датчиков, расположенных в контуре теплового насоса, так что нестандартные условия эксплуатации могут быть обнаружены в нужное время и ранее возможного сбоя оборудования. Кроме того, новая технология осуществляет связь с системой для удаленной диагностики и управления, а также имеет широкий спектр внешних функций. Все задачи, связаные с регулированием выполняются (в зависимости от наружной температуры - автопилотом), контроль, мониторинг, самодиагностика, сохранение данных в случае пробоя и т.д.



Датчик системы: для оптимального оперативного мониторинга, система имеет датчик давления для испарения и конденсации (давление / температура), 5 датчиков для измерения температуры во всех схемах. Датчик внешних стен, датчик горячей воды посталяются опционально.



Опции: программное обеспечение для визуализации (соединение с ПК к интерфейсу RS232), программного обеспечение телеуправления, датчик хода, модем.





Технические характеристики



Ai1 QE
Мощность потребления / Вывода W10/W35 кВт * 1,4 / 7,1
Годовая процентная энергия 5,2
Потребляемая мощность теплового насоса ** W 85
Объемный расход теплоносителя м ³ / ч (At = 5K) 1,2
Потребляемая мощность источника тепла насоса W 85
Грунтовые воды скорость потока м ³ / ч (At = 4K) 1,2
Мощность cons. / вывода F0/W35 кВт * 1,3 / 5,8
Годовая процентная энергии 4,5
Потребляемая мощность теплового насоса W 85
Объемный расход теплоносителя м ³ / ч (At = 5K) 1,0
Потребляемая мощность источника тепла насоса W 85
Вода гликоль расход м ³ / ч (At = 4K) 1,1
Вода гликоль расход л 250
Вода преп. время 100 л, 10-40 ° C Минута 35
Ппредел использования F-5/W55 F0/W60
Компрессор Полностью герметичный прокрутки





* Опционально соответствуют энергетическому классу







Срок службы тепловых насосов Waterkotte и Danfoss 25 лет. Подробнее
