Бак ГВС S-TANK серии Solar

Бак ГВС S-TANK серии Solar

Бак S-TANK серии Solar предназначен для использования в системах горячего водоснабжения. Аккумулирует постоянный объём горячей воды от различных источников, улучшая тем самым гибкость системы ГВС. Возможно подключение электрического нагревателя в отверстие с внутренней резьбой 2'' в нижней части бака.

Сочетает следующие источники тепла:

  • Твердотопливный котел
  • Котел на биомассе
  • Пеллетный котел
  • Камин с водяной рубашкой
  • Газовый котел
  • Электрический котел
  • Солнечный коллектор

Материалы

  • Покрытая эмалью углеродистая сталь

Конструкция бака

  • Ёмкость - от 180 до 2000 литров
  • Рабочая температура внутреннего бака – от +2 до +95°С
  • Изоляция NOFIRE из полиэфирного материала толщиной 70 мм с высоким коэффициентом сопротивления теплопередачи и высоким классом огнестойкости
  • Внешняя сторона окрашена термостойкой краской
  • Все баки оснащены подводящими и отводящими штуцерами, выполненными из толстостенной трубы
  • Магниевый анод для антикоррозионной защиты

Опции

  • Изоляция эластичным пенополиуретаном толщиной 70 мм
  • Матерчатая изоляция с наружной стороны

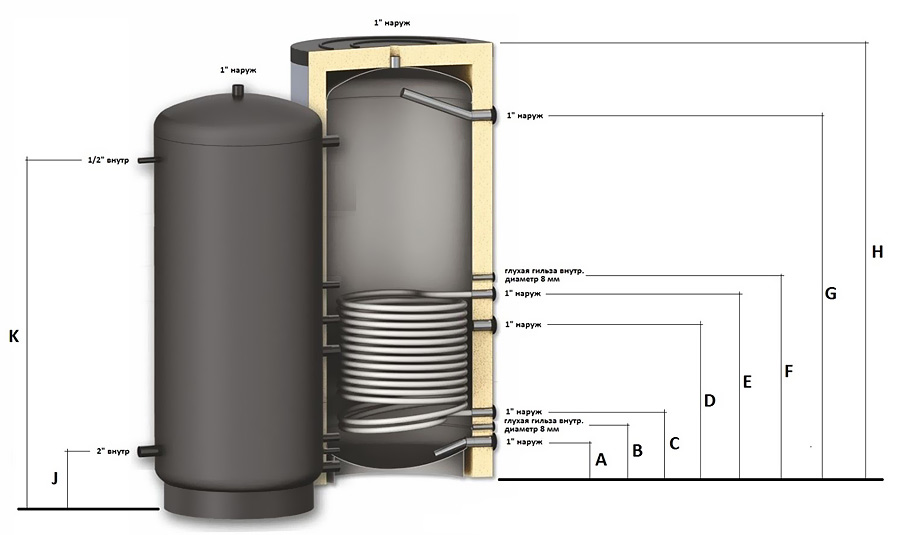

Размеры бака

Размеры бака S-TANK серии Solar
Размеры бака
A мм 195 200 200 210 210 210 330 330 380
B мм 257 275 277 287 282 320 407 425 475
C мм 320 350 355 365 355 430 485 520 570
D мм 560 620 665 675 645 870 795 900 950
E мм 680 755 820 830 790 1090 950 1090 1140
F мм 742 830 897 907 862 1200 1027 1185 1235
G мм 805 1010 1285 1295 1225 1750 1415 1660 1710
J мм 195 200 200 210 210 210 330 330 380
K мм 805 1010 1285 1295 1225 1750 1415 1660 1710
H мм 1030 1220 1530 1550 1570 2120 1860 2030 2150

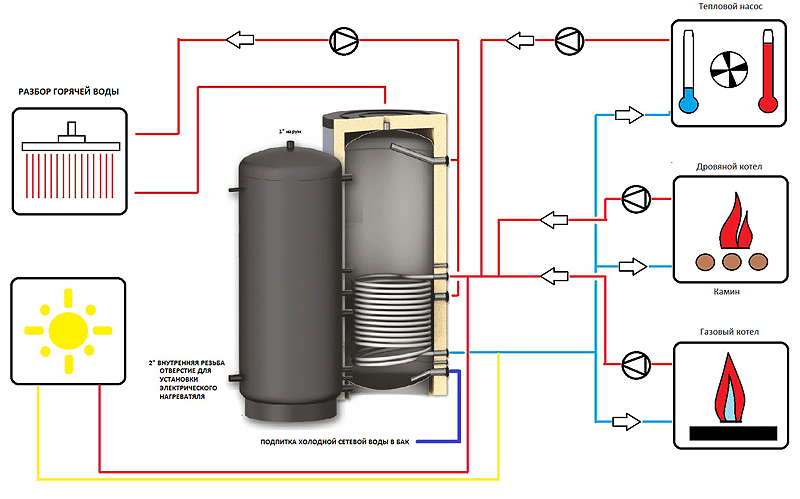

Схема работы бака S-TANK серии Solar

Схема работы бака S-TANK серии Solar

Технические характеристики

ПараметрыЕд. Изм.SR - 180SR - 230SR - SR - 500 SR - 750SR - 1000SR - 1200SR - 1500SR - 2000
Объем л 180 230 300 500 750 1000 1200 1500 2000
Высота Полиэфирная изоляция Н, мм 1050 1270 1570 1570 1570 2050 1830 2020 2250
Диаметр Полиэфирная изоляция De, мм 630 630 630 780 920 920 1080 1080 1350
Диаметр без изоляции d, мм 500 500 500 650 790 790 950 950 1220
Размеры бака
A мм 195 200 200 210 210 210 330 330 380
B мм 257 275 277 287 282 320 407 425 475
C мм 320 350 355 365 355 430 485 520 570
D мм 560 620 665 675 645 870 795 900 950
E мм 680 755 820 830 790 1090 950 1090 1140
F мм 742 830 897 907 862 1200 1027 1185 1235
G мм 805 1010 1285 1295 1225 1750 1415 1660 1710
J мм 195 200 200 210 210 210 330 330 380
K мм 805 1010 1285 1295 1225 1750 1415 1660 1710
H мм 1030 1220 1530 1550 1570 2120 1860 2030 2150
Рабочее давление бака MPa 0,6 0,6 0,3 0,3 0,3 0,3 0,3 0,3 0,3
Давление испытания бака MPa 1 1 0,9 0,9 0,9 0,9 0,9 0,9 0,9
Максимальная рабочая температура С 95 95 95 95 95 95 95 95 95
Суточные потери энергии кВт/ч 1,5 1,7 2 3 3,3 4 4,4 4,9 6
Масса кг 65 75 90 115 125 155 175 195 295
Теплообменник
Максимальное давление теплообменн MPa 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6
Внутренний диаметр трубы теплообме 1мм 27 27 27 27 27 27 27 27 27
Максимальная температура теплообме С 110 110 110 110 110 110 110 110 110
Площадь теплообменника м2 0,9 1,1 1,4 1,9 2,1 2,7 2,7 2,7 4,1
Производительность теплообменника
80/10/45 л/ч 522 629 826 1143 1263,02 1623 1623 1623 2434
70/10/45 л/ч 441 526 727 980 1083 1392 1392 1392 2087
60/10/45 л/ч 315 378 506 700 774 994 994 994 1491
80/10/60 л/ч 294 354 450 621 686 882 882 882 1323
70/10/60 л/ч 185 227 279 392 433 557 557 557 835
Тепловая мощность
80/10/45 кВт 22 25,6 33,6 46,5 51,4 66,0 66,0 66,0 99,0
70/10/45 кВт 18 21,4 29,6 39,9 44,1 56,7 56,7 56,7 85,0
60/10/45 кВт 13,5 15,4 20,6 28,5 31,5 40,5 40,5 40,5 60,7
80/10/60 кВт 17,1 20,6 26,2 36,1 39,9 51,3 51,3 51,3 76,9
70/10/60 кВт 10,8 13,2 16,2 22,8 25,2 32,4 32,4 32,4 48,6
Суточные потери энергии кВт/ч 1,5 1,7 2 3 3,3 4 4,4 4,9 7,4
