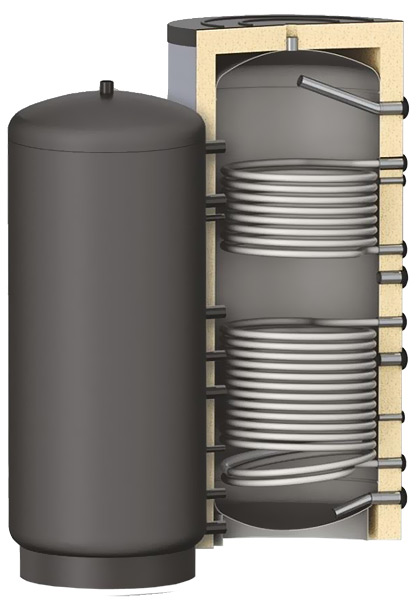

Бак ГВС S-TANK HFWT Duo

Баки горячего водоснабжения серии HFWT Duo

Бак c двумя встроенными спиральными теплообменниками. Один из теплообменников выполнен из нержавеющей стали, второй теплообменник – из черной стали.

Для систем отопления и горячего водоснабжения с использованием солнечных коллекторов, газовых котлов, дровяных котлов, тепловых насосов.

Принцип нагрева бака

По змеевику из черной стали идет теплоноситель от источника тепла, поддерживая необходимую температуру ГВС. Вода, проходящая через змеевик из нержавеющей стали, за время прохождения нагревается до температуры в баке минус 2°C, что позволяет получить объем ГВС, равный объему бака.

Преимущества баков S-TANK HFWT Duo

  • Изготовлены из высококачественной стали
  • Возможность подключения нескольких источников тепла
  • Не требует замены магниевых анодов

Конструкция бака

  • Ёмкость - от 300 до 2000 литров
  • Рабочая температура – от +2 до +95°C
  • Теплообменник контура ГВС выполнен из высококачественной нержавеющей стали марок AISI 304 и AISI 316 L
  • Внешняя сторона бака окрашена термостойкой краской
  • Нижняя опора бака выполнена по принципу кольцевой опоры, позволяющей равномерно распределять вес бака на поверхность пола и обеспечивать устойчивость
  • Все баки оснащены подводящими и отводящими штуцерами, выполненными из бесшовной толстостенной трубы

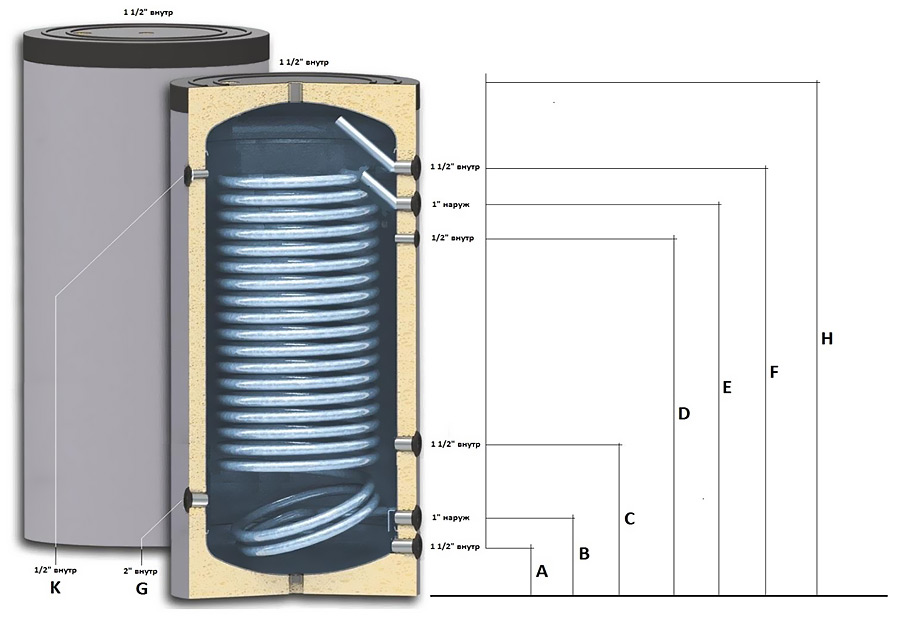

Размеры бака

Размеры бака HFWT Duo
A мм 110 110 110 110 180 180
B мм 220 220 220 210 330 330
C мм 375 375 365 430 485 520
D мм 472 562 622 720 825 1030
E мм 1010 1010 960 1320 1120 1350
F мм 1165 1165 1105 1540 1275 1540
G мм 1320 1320 1270 1760 1430 1730
I мм 220 220 220 210 330 330
J мм 410 500 560 610 730 935
K мм 535 625 705 830 920 1125
L мм 1320 1320 1270 1760 1430 1730
H мм 1570 1570 1570 2050 1830 2030

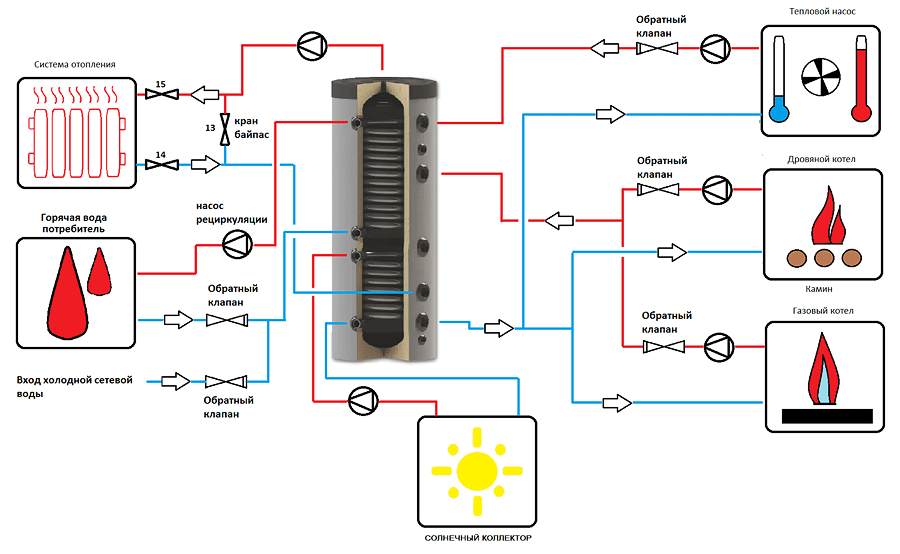

Схема работы бака ГВС S-TANK HFWT Duo

Схема работы бака ГВС S-TANK HFWT Duo

Технические характеристики

ПараметрыЕд. изм.HFWT 300HFWT 500HFWT 750HFWT 1000HFWT 1200HFWT 1500HFWT 2000
Объем л 300 500 750 1000 1200 1500 2000
Высота Полиэфирная изоляция Н, мм 1570 1570 1570 2050 1830 2020 2250
Эластичный пенополиуретан Н, мм 1570 1570 1570 2050 1830 2020 2250
Диаметр Полиэфирная изоляция De, мм 630 780 920 920 1080 1080 1350
Эластичный пенополиуретан De, мм 630 780 920 920 1080 1080 1350
Диаметр без изоляции d, мм 500 650 790 790 950 950 1220
Размеры бака
A мм 110 110 110 110 180 180
B мм 220 220 220 210 330 330
C мм 375 375 365 430 485 520
D мм 472 562 622 720 825 1030
E мм 1010 1010 960 1320 1120 1350
F мм 1165 1165 1105 1540 1275 1540
G мм 1320 1320 1270 1760 1430 1730
I мм 220 220 220 210 330 330
J мм 410 500 560 610 730 935
K мм 535 625 705 830 920 1125
L мм 1320 1320 1270 1760 1430 1730
H мм 1570 1570 1570 2050 1830 2030
Рабочее давление бака MPa 0,3 0,3 0,3 0,3 0,3 0,3 0,3
Давление испытания бака MPa 0,9 0,9 0,9 0,9 0,9 0,9 0,9
Максимальная рабочая температура С 95 95 95 95 95 95 95
Суточные потери энергии кВт/ч 2 3 3,3 4 4,4 4,9 6
Вес кг 115 130 145 185 205 230 320
Теплообменник № 1
Максимальное давление теплообменника MPa 0,6 0,6 0,6 0,6 0,6 0,6 0,6
Внутренний диаметр трубы теплообменника мм 27 27 27 27 27 27 27
Максимальная температура теплообменника С 110 110 110 110 110 110 110
Площадь теплообменника м2 2,7 2,7 2,7 2,7 2,7 2,7 2,7
Производительность теплообменника
Непрерывный поток 10/45 при достижении баком 65°C л/ч 510 1350 1750 1750 1750 1750 1750
Рекомендуемая мощность котла кВт 22 44 57 57 57 57 57
Рабочее давление теплообменника MPa 0,6 0,6 0,6 0,6 0,6 0,6 0,6
Площадь теплообменника №2 м2 0,4 0,9 1,4 1,4 2,1 2,7 2,7
Производительность теплообменника №2
80/10/45 л/ч 275 537 826 826 1263 1623 1623
70/10/45 л/ч 240 473 727 727 1083 1392 1392
60/10/45 л/ч 167 329 506 506 774,0 994 994
80/10/60 л/ч 150 293 450 450 686,0 882 882
70/10/60 л/ч 93 181 279 279 433,0 557 557
Тепловая мощность теплообменника №2
80/10/45 кВт 11,2 21,8 33,6 33,6 51,4 66,0 66,0
70/10/45 кВт 9,8 19,2 29,6 29,6 44,1 56,7 56,7
60/10/45 кВт 6,6 13,4 20,6 20,6 31,5 40,5 40,5
80/10/60 кВт 8,8 17,0 26,2 26,2 39,9 51,3 51,3
70/10/60 кВт 5,4 10,5 16,2 16,2 25,2 32,4 32,4
