Общие сведения

Солнечные коллектора класса «премиум» компании NIBE

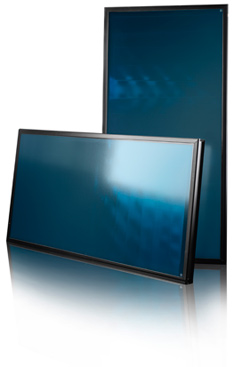

Солнечный коллектор FP215 это высококлассный коллектор с селективным абсорбером змеевикового типа, сваренным по лазерной технологии, и инновационным дизайном малой массы.

Масса коллектора в пустом состоянии составляет всего 32,5 кг, а его высокий тепловой КПД обеспечивается исключительным изоляционным решением. Сочетание устойчивой к высоким температурам PIR-панели и минеральной изоляции обеспечивают толщину плоского коллектора всего в 81 мм.

Благодаря данной системе вы сможете использовать бесплатную энергию солнца в течение многих лет. Желаем вам солнечного будущего!

Особенности NIBE Solar серии FP215

• Высокая годовая отдача.
• Высокоселективное поглощающее покрытие синего цвета.
• Теплоизоляционная система толщиной 40 мм, сравнимая с изоляцией из минеральной ваты толщиной 57 мм.
• Внутреннее устройство в виде змеевика навивочного типа.
• Автоматическая разгрузка в режиме останова без завозду- шивания системы.
• Монтаж на крыше или методом встраивания в крышу.
• Имеется возможность установки до 12 коллекторов в паре с солнечным тепловым насосом на высоте 6 м.
• Быстроразъемные соединения. Малая масса.

Технические характеристики

Солнечный коллектор	FP215 P	FP215 PL
Артикул	057001	057002
Размеры	2088 x 1030 x 81 mm
Общая площадь	2.15 m²
Площадь апертуры	1.91 m²
Толщина стекла	3.2 mm
Структура стекла	Закаленное безопасное стекло для солнечных коллекторов с низким содержанием железа
Трубка коллектора	22 mm
Расходная трубка	10 mm
Масса без теплоносителя	32.5 kg	33.0 kg
Тип абсорбера	Синий высокоселективный
Оптическая эффективность	80.6 %	82.3 %
Изоляция верхней части	Минеральная вата, толщина слоя 20 мм
Изоляция нижней части	Изоляция посредством сэндвич-панели PIR-ALU толщиной 20 мм
Объем теплоносителя	1.65 litres	2.32 litres
Жидкий теплоноситель	Пропилен-гликоль или вода в системах с обратным оттоком
Макс. рабочее давление бар/МПа	10 bar/MPa
Температура остановки °C *	191.2 °C *

Широкая область применения

• Подходит для нагрева воды, вспомогательного отопления и для использования в технологических энергетических системах
• Подходит для использования в системах высокого и низ- кого давления

Гарантии и сертификация

• Соответствует европейским стандартам
• Сертификация Solar Keymark

Легкая в установке система

• Легкая транспортировка благодаря вращающимся ручкам для переноски и малой массе
• Легкая установка на заранее подготовленной мон- тажной системе
• Легкость установки обеспечивается быстроразъем- ными соединениями

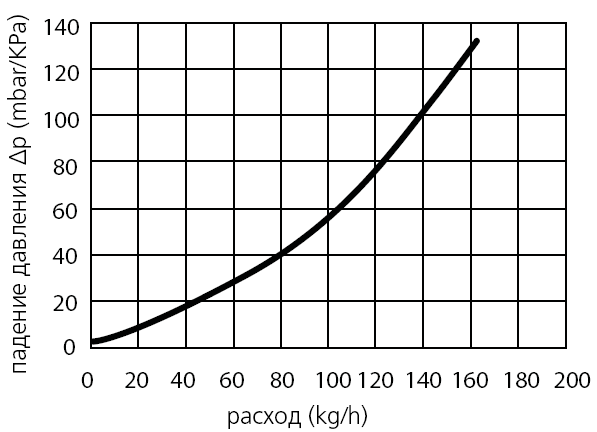

Кривая потери давления

Технические характеристики

Солнечный коллектор	FP215 P	FP215 PL
Артикул	057001	057002
Размеры	2088 x 1030 x 81 mm
Общая площадь	2.15 m²
Площадь апертуры	1.91 m²
Толщина стекла	3.2 mm
Структура стекла	Закаленное безопасное стекло для солнечных коллекторов с низким содержанием железа
Трубка коллектора	22 mm
Расходная трубка	10 mm
Масса без теплоносителя	32.5 kg	33.0 kg
Тип абсорбера	Синий высокоселективный
Оптическая эффективность	80.6 %	82.3 %
Изоляция верхней части	Минеральная вата, толщина слоя 20 мм
Изоляция нижней части	Изоляция посредством сэндвич-панели PIR-ALU толщиной 20 мм
Объем теплоносителя	1.65 litres	2.32 litres
Жидкий теплоноситель	Пропилен-гликоль или вода в системах с обратным оттоком
Макс. рабочее давление бар/МПа	10 bar/MPa
Температура остановки °C *	191.2 °C *

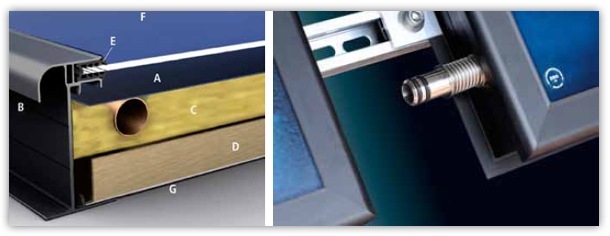

Конструкция

A - Синий селективный абсорбер
В - Рама коллектора
C - Изоляция верхней части из минеральной ваты
D - Изоляция верхней части посредством устойчивой к высоким температурам сэндвич-панели PIR
E - Кремнеорганическое стеклянное уплотнение
F - Стеклянная панель
G - Задняя панель из прочного алюминия
