Прокладка кабеля в земле. Монтаж силового кабеля, цена - ПромЭлектроАвтоматика
  pea.ru » Монтаж и прокладка кабеля



Прокладка силового кабеля и кабельных линий

Прокладка силового кабеляПрокладка силового кабеля необходима для доставки электроэнергии в систему электроснабжения от источников питания электроэнергии до потребителя. Различают несколько видов прокладки кабельных линий: в земле, по установленным конструкциям (лоткам), в специальной кабельной канализации. Прокладка силового кабеля включает в себя большое количество этапов: выполнение проекта электроснабжения, подготовка трассы, монтажные (земляные) работы, монтаж лотков (труб), прокладка кабеля , установка наконечников, испытания электролабораторией, подключение кабеля к электрооборудованию. ООО «ГК НПО ПРОМЭЛЕКТРОАВТОМАТИКА» выполняет все работы по прокладке силового кабеля и кабельных линий внутренних и наружных сетей низкого напряжения 0,4 кВ и высокого напряжения до 10-35 кВ. Наши специалисты осуществляют все стадии проектирования и проводят весь комплекс и электромонтажных и пусконаладочных работ. Большой опыт по прокладке силового кабеля и пусконаладочных работ любой сложности на разных объектах, включая центральный округ, гарантирует качественное и своевременное выполнение. Мы имеем Свидетельство СРО о допуске к работам, которые оказывают влияние на безопасность объектов капитального строительства на все виды работ по прокладке кабельных линий.

Прокладка силового кабеля, кабельных линий в лотках

Электрические кабели в помещениях могут прокладываться различными способами — по поверхности стен и потолков на струнах, тросах, в коробах, в трубах, на лотках и т. д.

Прокладка кабелей в помещении на лоткахПрокладка кабелей в помещении на струнах

Наиболее удобной для монтажа и будущего обслуживания представляется прокладка силовых кабелей в специальных электрических лотках. Таким образом, обеспечивается наиболее быстрый доступ к кабелю для ремонтных работ, а использование современных доступных по цене электрических лотков позволяет получить приемлемый эстетический вид. Лоток для прокладки силового кабеля выбирается с учетом не только цены, но веса и сечения кабеля. Монтаж кабельного лотка осуществляется по полкам на стойках, шпильках с креплением по стенам и потолкам. Специалисты ООО «ГК НПО ПРОМЭЛЕКТРОАВТОМАТИКА» подберут способ прокладки, обеспечивающий наименьшие затраты по стоимости, эстетический вид и удобство в дальнейшей эксплуатации кабельных линий.

Прокладка силового кабеля, кабельных линий в земле (траншее)

Марка кабеля для наружной прокладки выбирается, учитывая цены, исходя из способа прокладки и мощности потребления. Детальное описание действий по прокладке кабеля должно содержаться в проекте электроснабжения в разделе по прокладке кабельной линии, силового кабеля. При прокладке энергоподводящих магистралей, силовых кабелей в земле последние должны монтироваться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака. Траншея для прокладки силового кабеля в земле должна быть глубиной не менее 70 сантиметров. От стенок траншеи до силового кабеля оставляют расстояние не менее 5 сантиметров, а если кабелей прокладывается несколько, то расстояние между ними должно быть не меньше 10 сантиметров (кабели до 10 кВ). Глубину прокладки кабеля в земле можно уменьшить до 50 сантиметров при обеспечении защиты от механических повреждений. Трасса кабельной линии выбирается исходя из наименьшей длинны и наибольшей сохранности кабеля. Для прокладки силовых кабелей по трассам, проходящим в различных грунтах и условиях окружающей среды, конструкции кабелей следует выбирать по участку с наиболее тяжелыми условиями, если длина участков с более легкими условиями не превышает строительной длины. При значительной длине отдельных участков трассы с различными условиями прокладки для каждого из них должны выбираться соответствующие конструкции и сечения кабелей. В траншее может быть уложено не более 6 кабелей, рассчитанных на напряжение от 6 до 10 кВ, и не более двух 35-киловольтных.

Прокладка кабелей в землеПрокладка кабелей в траншее

Прокладку силового кабеля в землю должна проводить организация, обладающая соответствующими разрешениями, необходимым оборудованием и персоналом с большим опытом работы. ООО «ГК НПО ПРОМЭЛЕКТРОАВТОМАТИКА» именно такая организация.

Прокладка силового кабеля в кабельных блоках, трубах, туннелях

Монтаж кабельной инфрастуктуры по трубам применяют при наличии неблагоприятных условий. Например, когда кабельная трасса проходит по неровной поверхности или при необходимости защиты кабеля от повреждения. Размещение силовой линии в кабельных блоках осуществляется в точках пересечения с дорогами, подземными сооружениями, коммуникациями, а также агрессивными грунтами.

Прокладка кабелей в трубахПрокладка кабелей в блокахПрокладка кабелей в туннелях

Прокол под дорогой

прокол под дорогой

В отдельных случаях при пересечении кабельной трассы дорог, рек или газопровода применяют метод ГНБ (горизонтально-направленное бурение), его так же упрощенно называют "проколом". Этот метод позволяет прокладывать электропроводку без вскрытия грунта.

Горизонтально-направленное бурениеПрокладка кабелей под дорогой

Прокладка кабельных линий в блоках

Наша Компания выполнит строительство кабельных блоков и прокладку в них силовых линий, под ключ, произведя весь комплекс работ, включая проектирование электроснабжения объекта, выполнение электромонтажных и строительных работ по кабельным блокам, прокладку силовых кабелей, монтажа муфт, выполнение пусконаладочных работ электрооборудования, услуги электроизмерительной лаборатории, подготовку исполнительной документации и сдачу объекта Заказчику. Комплексное выполнение работ по электроснабжению одним подрядчиком позволяет существенно снизить стоимость электромонтажных и пусконаладочных работ.

Стоимость прокладки кабеля

Стоимость прокладки силового кабеля складывается из стоимости проекта, разрешительной документации (на право проведения работ по прокладке кабеля), стоимости земляных работ, стоимости кабеля, стоимости проведения геодезических работ и нанесения трассы прохождения кабельной линии на геоподоснову, стоимости укрывочного материала (кабель при прокладке в земле укрывается сигнальной лентой и согласно требованиям кабельных сетей кирпичом либо специальными укрывочными блоками, защищающими кабельную линию от случайного повреждения, при проведении земельных работ), а так же стоимости благоустроительных работ, либо восстановления дорожного покрытия в месте проведения кабельных работ.

На территориях электростанций осуществляется прокладка кабеля в бетонных лотках, каналах, кабельных эстакадах.

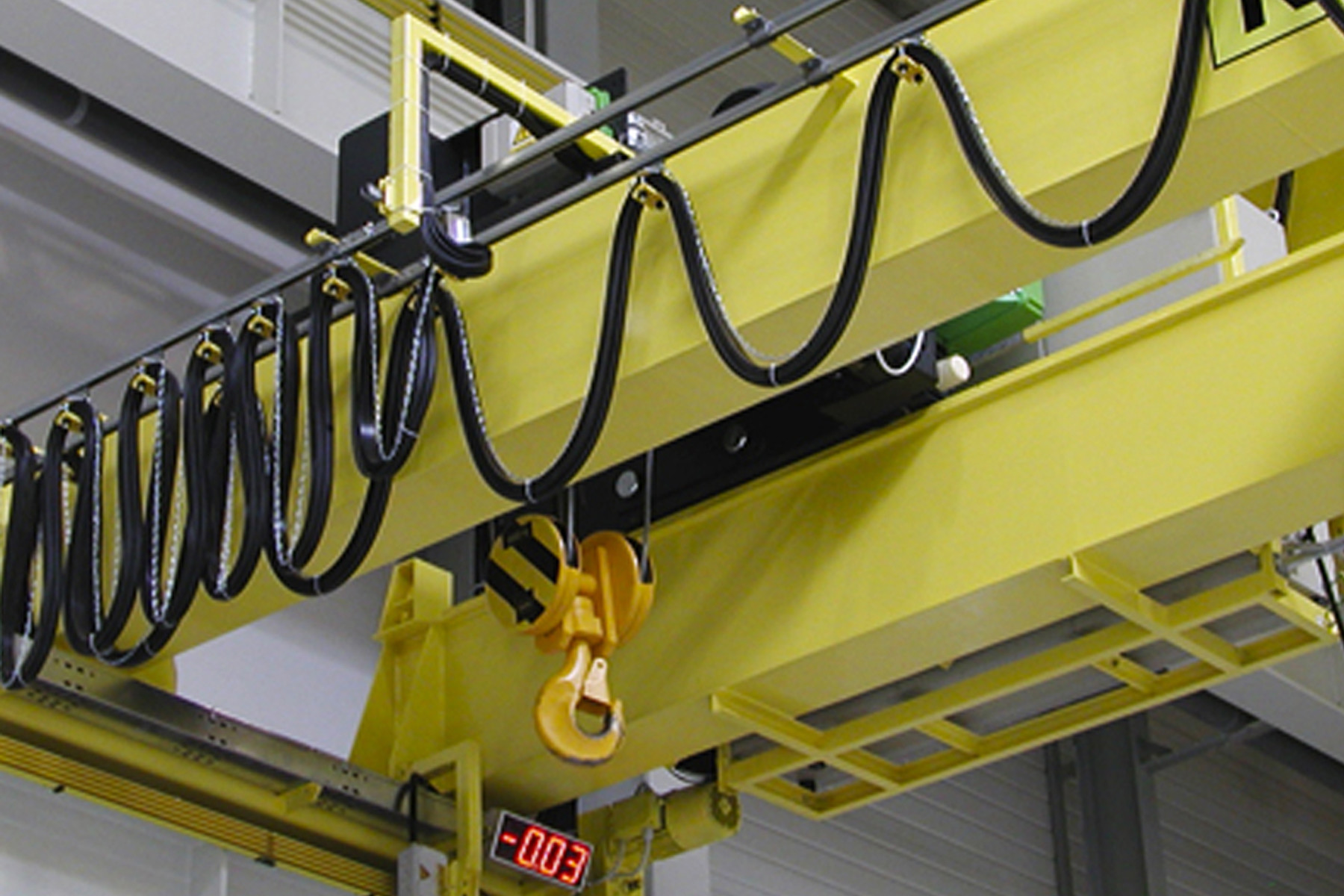

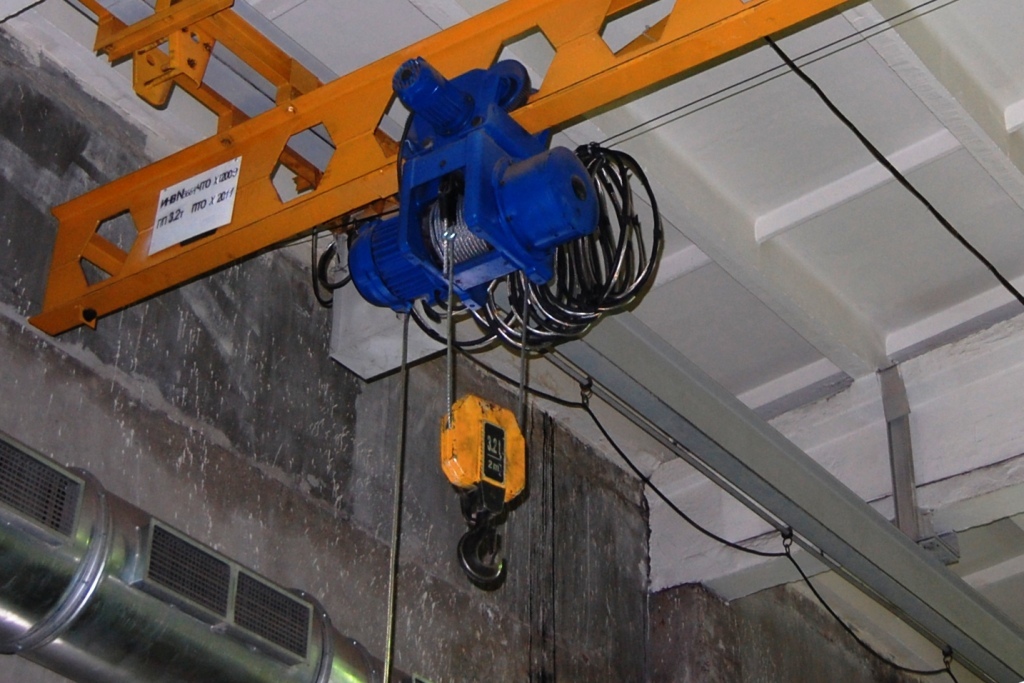

Подвеска силового кабеля

В местах со стесненными условиями для прокладки силовой кабельной инфраструктуры в жилой или промышленной застройке не всегда имеется возможность прокладки линий вышеуказанными способами. В этом случае выходом является метод воздушного подвеса кабеля. Монтаж производится по опорам городского освещения или по столбам высоковольтных линий электропередач. При необходимости производится установка опор ЛЭП. При воздушной прокладке кабельной магистрали воздействие погодных условий, ультрафиолетового излучения, химических примесей в воздухе и др. приводят к преждевременному износу кабельных жил, их изоляции, а в некоторых случаях при сильном обледенении и к обрыву линии. Наши специалисты подберут с учетом действующих цен марку силового кабеля для подвески, обладающий прочностью, морозоустойчивостью, динамической стойкостью, способностью выдерживать кратковременные нагрузки и т.д., проведут подвеску и монтаж кабеля. Вы получите все гарантии качественно выполненной работы и оптимизацию стоимости прокладки силового кабеля.

Монтаж силовой кабельной линии

Как известно, надёжность работы электропроводящей линии не в последнюю очередь зависит от качества прокладки и монтажа кабелей. Надо учитывать, что вес силового кабеля может быть значителен, а его гибкость низкой, поэтому монтаж силовой линии требует привлечения большого количества человеческих ресурсов с опытом таких работ. Для соединения и оконцевания силовых кабелей, а также для их присоединения к электрооборудованию применяют кабельные муфты и специальные заделки. Правильная разделка концов кабелей, чистота и аккуратность при разделке, соединении или оконцевании их в значительной мере обеспечивают безаварийную эксплуатацию кабельных линий. Для обеспечения требований, предъявляемых к качеству соединительных муфт, к монтажу муфт в нашей Компании допускаются электромонтажники, имеющие высокую квалификацию (не ниже четвёртого разряда) и прошедшие специальные курсы. Монтажники имеют удостоверения на право производства монтажа муфт соответствующей категории. Удостоверение продлевается с прохождением инструктажа через каждые три года. Опыт эксплуатации кабельных линий показывает, что кабельные линии, проложенные высококлассными специалистами на основании профессионально выполненного проекта, с учётом условий прокладки и исходных данных для расчёта допустимого тока нагрузки, служат дольше и не теряют свои свойства. И что немаловажно, позволяет сохранить электрооборудование (трансформатор, щитовую подстанцию, ВРУ) и тем самым, даёт уверенность в бесперебойной работе энергосистемы. По окончанию прокладки силового кабеля необходимо удостовериться в целостности проложенных кабельных линий и произвести пусконаладочные работы электрооборудования и испытания электролабораторией силового кабеля. Услуги электроизмерительной лаборатории предоставляются нашей организацией как в комплексе с электромонтажными и пусконаладочными работами, так и отдельно для проведения замеров параметров электросети и кабельных линий.  Помните: все электромонтажные и пусконаладочные работы должны проводиться с соблюдением правил техники безопасности.

Выполненные проекты

За последние несколько лет нашим предприятием были построены и сданы в эксплуатацию ряд объектов электроснабжения в г. Москве и Московской области.

Некоторые из наших заказчиков: ОАО «Терна», завод «Формолайн», завод «Полиграфинвест», завод «Эжен Бужеле Вайн», ООО «Русский каравай, «Дворец правосудия» и комплекс зданий Правительства Московской области.

Кабели, проводка и безопасность

Плохо установленные, неисправные или старые электрические установки представляют серьезную опасность поражения электрическим током или электрического пожара, которые могут быть смертельными.

Негабаритные электрические кабели являются распространенным риском в старых домах. В старых домах могут потребоваться более крупные электрические кабели из-за повышенной нагрузки на электрические цепи, вызванной новыми электрическими приборами или арматурой. Даже в новых домах важно, чтобы кабели были достаточно большими, а цепи были способны удовлетворить требования ожидаемого количества людей в доме и нести нагрузку на прибор. Вопрос цены кабеля, включая электромонтаж стоит здесь не на первом месте.

Электрические кабели становятся небезопасными, если оголенные провода обнажены, и они трутся или тянутся о каркасную конструкционную сталь или другие неровные края. Гвозди, шурупы и бытовые вредители также могут повредить кабели, что может привести к электрическим неисправностям, ударам или пожарам. Очень важно убедиться, что электрические установки и арматура изолированы от бытовых вредителей.

Проблемы, связанные с вредителями, могут включать:

  • мыши и крысы грызут изолирующую оболочку электрических кабелей и обнажают оголенные провода
  • тараканы, мыши и муравьи гнездятся и вызывают неисправности в электрической арматуре
  • в тропиках местные муравьи наводняют электрические проводники, электропроводку, фитинги и приборы
  • дикие животные, обнаруживающие подземные кабели или нарушающие соединение земного кола.

Неправильное подключение электропроводки также очень небезопасно. Электрические предохранительные выключатели и автоматические выключатели могут не работать должным образом, если электрическая арматура неправильно подключена, и это увеличивает риск поражения электрическим током и возгорания. Неправильная проводка фитингов также может привести к пожару, а открытая бытовая электропроводка может представлять серьезную угрозу безопасности.



Дополнительная информация, консультации, цены


Мы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов - заполните форму справа, или позвоните.


Проектирование, согласование в органах Энергонадзора. Электромонтажные и пусконаладочные работы, монтаж и прокладка кабельных линий, электролаборатория.
