Автоматические выключатели VMtec "Midi" (тип 1) 50-1200 А
  pea.ru » Купить Низковольтную коммутационную аппаратуру по лучшей цене » Купить Низковольтную коммутационную аппаратуру VMtec (Германия) по лучшей цене » Купить Автоматические выключатели VMtec (Германия) по лучшей цене » Купить Автоматические выключатели VMtec Midi 50-1200 А (Германия) по лучшей цене » Автоматические выключатели VMtec "Midi" (тип 1) 50-1200 А



Автоматические выключатели VMtec "Midi" (тип 1) 50-1200 А

Область применения

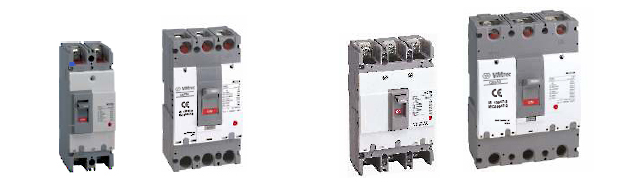

VMtec Midi
  • Автоматические выключатели VMtec "Midi" (тип 1) 50-1200 А используются:
    • в распределительных сетях;
    • при создании цепей питания и управления электрическими двигателями;
    • в различных цепях управления.
  • Любой автоматический выключатель VMtec "Midi" (тип 1) 50-1200 А обладает отличными техническими характеристиками и компактными размерами.
  • Эти выключатели используются для создания систем селективной защиты.
  • Каждый выключатель автоматический VMtec "Midi" (тип 1) 50-1200 А полностью соответствует по своим параметрам и отключающей способности стандарту МЭК 60947-2.
  • Великолепная гибкость этих аппаратов обуславливается широким выбором расцепителей.

Общие сведения


Технические характеристики

Номинал 50 100
Тип корпуса VM1A VM2A VM2B VM2C
Ток отключения (кА), 415AC 5 10 25 35
Количество полюсов 2,3 2,3,4 2,3,4 2,3,4
Тип 2 полюса VM1A2 VM2A2 VM2B2 -
3 полюса VM1A3 VM2A3 VM2B3 VM2C3
4 полюса - VM2A4 VM2B4 VM2C4
Номинальный ток In (A) 5, 10, 15, 20, 30, 40, 50 5, 10, 15, 20, 30, 40, 50, 60, 75, 100 15, 20, 30, 40, 50, 60, 75, 100
Технические данные, соответствующие IEC/EN60947-2/1S13947-2
Номинальное рабочее напряжение (V), Ue (50/60 Гц) 600 600 600 600
Номинальное рабочее напряжение
Ue (DC)		 250 250 250 250
Номинальное напряжение изоляции (V), Ui (50/60 Гц) 690 690 690 690
Номинальное импульсное напряжение (кВ), Uimp 8 8 8 8

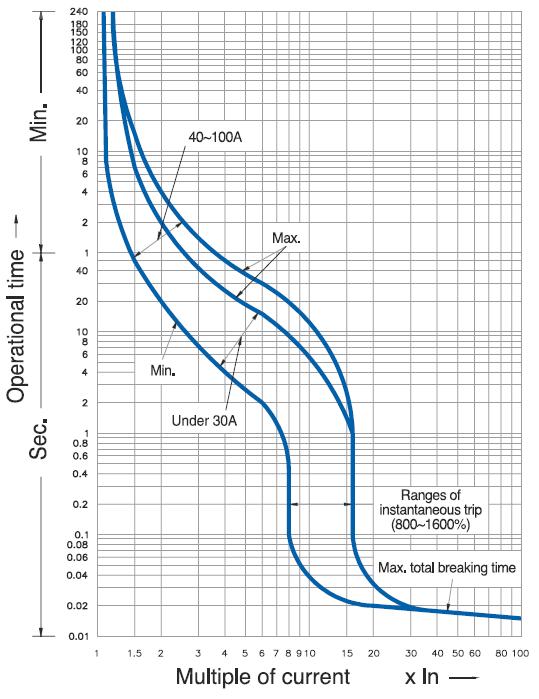

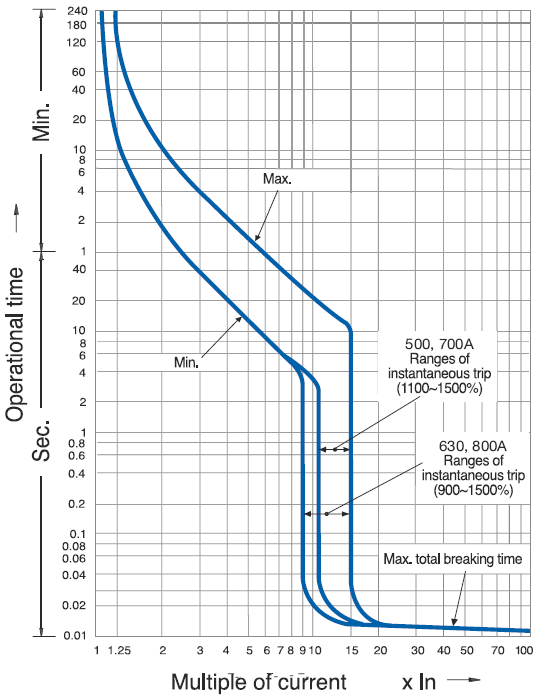

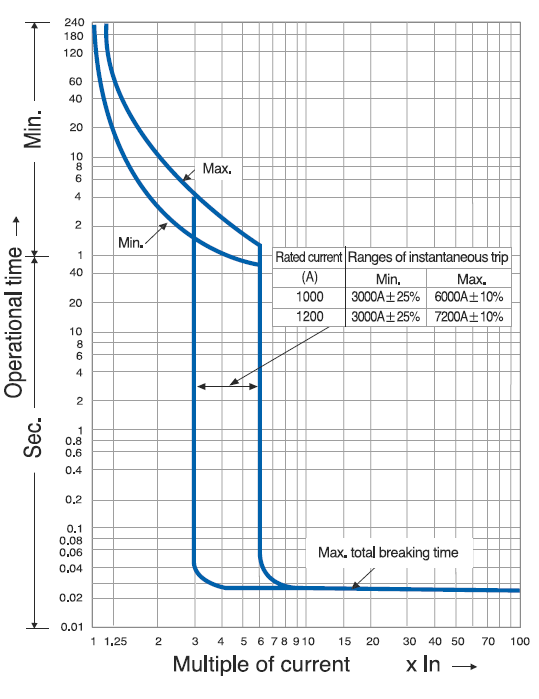

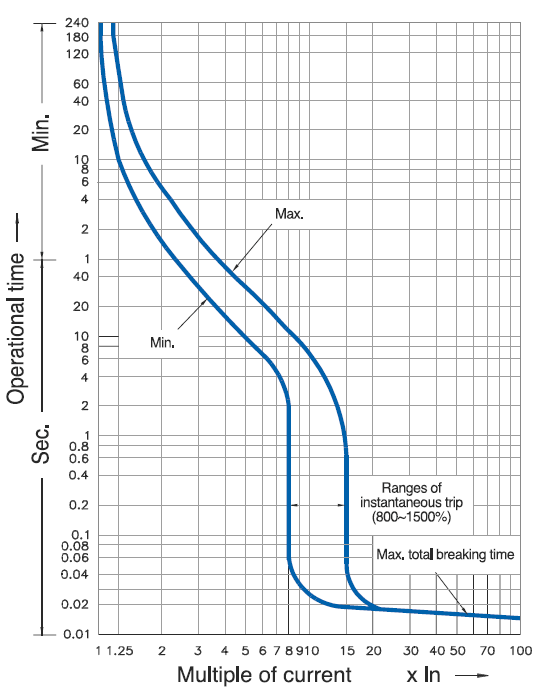

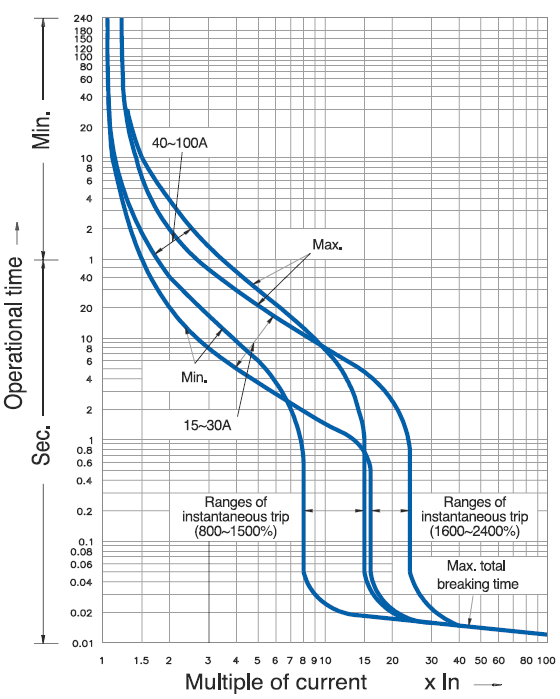

Время-токовые характеристики выключателей

50AF / 100AF (10kA)
VM1A2, VM1A3, VM2A2, VM2A3

100AF (25 / 35kA)
VM2B2, VM2B3, VM2B4, VM2C3, VM2C4

225AF (18 / 25 / 35kA)
VM3A2, VM3A3, VM3A4, VM3B2, VM3B3
VM3B4, VM3C3, VM3C4

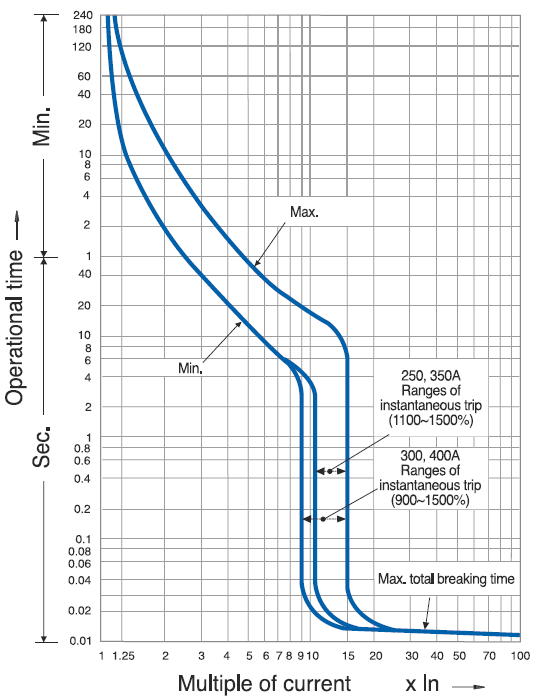

400AF
VM4A3, VM4A4, VM4B3, VM4B4, VM4C3
VM4C4, VM4D3, VM4D4

800AF
VM5A3,VM5A4, VM5B3, VM5B4
VM5D3, VM5D4

1200AF
VM6B3,VM6B4, VM7B3, VM7B4






Выберите вкладку, чтобы узнать характеристики автомата выбранного номинала



50 100 125 400 800 1200

Номинал 50 100
Тип корпуса VM1A VM2A VM2B VM2C
Ток отключения (кА), 415AC 5 10 25 35
Количество полюсов 2,3 2,3,4 2,3,4 2,3,4
Тип 2 полюса VM1A2 VM2A2 VM2B2 -
3 полюса VM1A3 VM2A3 VM2B3 VM2C3
4 полюса - VM2A4 VM2B4 VM2C4
Номинальный ток In (A) 5, 10, 15, 20, 30, 40, 50 5, 10, 15, 20, 30, 40, 50, 60, 75, 100 15, 20, 30, 40, 50, 60, 75, 100
Технические данные, соответствующие IEC/EN60947-2/1S13947-2
Номинальное рабочее напряжение (V), Ue (50/60 Гц) 600 600 600 600
Номинальное рабочее напряжение
Ue (DC)		 250 250 250 250
Номинальное напряжение изоляции (V), Ui (50/60 Гц) 690 690 690 690
Номинальное импульсное напряжение (кВ), Uimp 8 8 8 8
Полный ток отключения (кА)
  AC 50/60Hz 10 25 50 65
7.5 14 25 35
5 10 25 35
5 10 25 35
2.5 7.5 14 25
2.5 5 10 18
DC 5 10 20 25
2.5 5 14 18
Отключающая способность 50 50 50 50
Категория использования A A A A
Количество срабатываний Электрическое 20000 20000 30000 30000
Механическое 20000 20000 20000 20000
Тип расцепителя
Тепловой/электромагнитный     фикс фикс
Гидравлический/электромагнитный фикс фикс

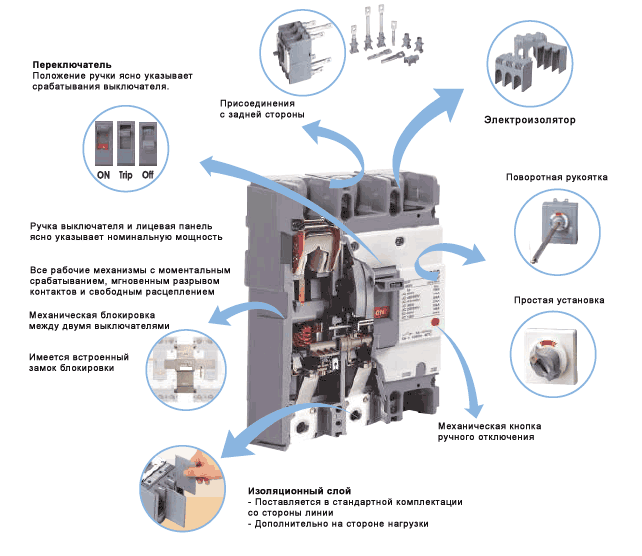

Аксессуары
Вспомогательные устройства Вспомогательный переключатель х х х х
Аварийный выкл. х х х х
Шунтовой автоматич. выключатель х х х х
Расцепитель мин. напряжения х х х х
Внешние аксессуары Поворотная рукоятка х х х х
Выносная поворотная рукоятка х х х х
Электроизолятор х х х х
Изоляционный слой х х х х
Заднее присоединение х х х х
Мех. блокировка - - - -
Розетка (3 полюса) х х х х

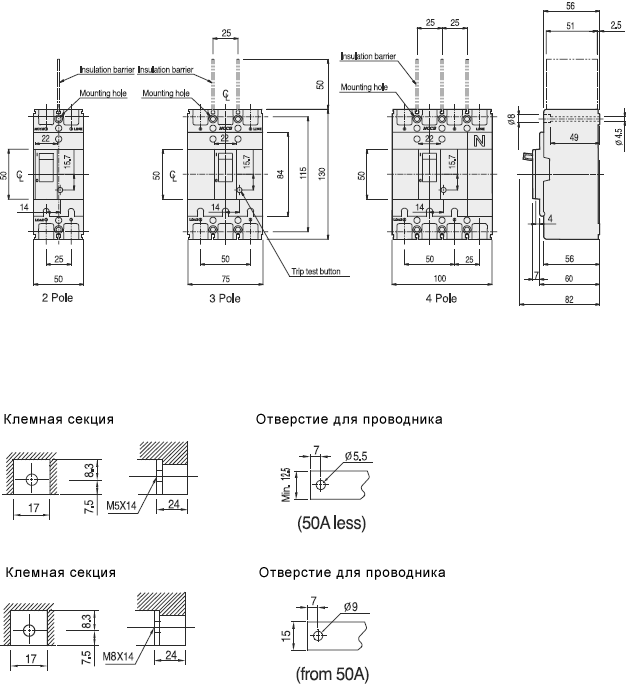

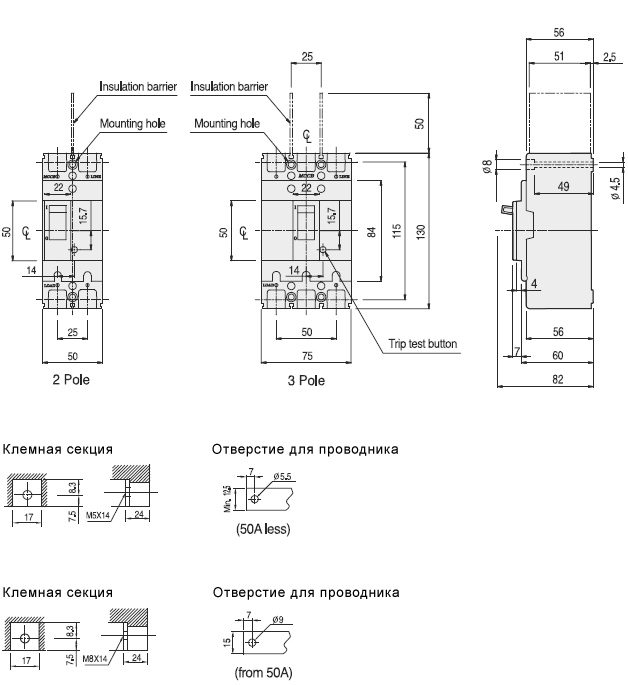

Размеры (Ш х В х Г мм)  3 полюса выключателя 75 x 130 x 60 90 x 155 x 60
Вес (кг) 2 полюса 0,45 0,45 0,7 0,7
3 полюса 0,65 0,65 1,1 1,1
4 полюса - 0,85 1,2 1,2
Номинал 50 100
Тип корпуса VM1A VM2A VM2B VM2C
Ток отключения (кА), 415AC 5 10 25 35
Количество полюсов 2,3 2,3,4 2,3,4 2,3,4
Тип 2 полюса VM1A2 VM2A2 VM2B2 -
3 полюса VM1A3 VM2A3 VM2B3 VM2C3
4 полюса - VM2A4 VM2B4 VM2C4
Номинальный ток In (A) 5, 10, 15, 20, 30, 40, 50 5, 10, 15, 20, 30, 40, 50, 60, 75, 100 15, 20, 30, 40, 50, 60, 75, 100
Технические данные, соответствующие IEC/EN60947-2/1S13947-2
Номинальное рабочее напряжение (V), Ue (50/60 Гц) 600 600 600 600
Номинальное рабочее напряжение
Ue (DC)		 250 250 250 250
Номинальное напряжение изоляции (V), Ui (50/60 Гц) 690 690 690 690
Номинальное импульсное напряжение (кВ), Uimp 8 8 8 8
Полный ток отключения (кА)
  AC 50/60Hz 10 25 50 65
7.5 14 25 35
5 10 25 35
5 10 25 35
2.5 7.5 14 25
2.5 5 10 18
DC 5 10 20 25
2.5 5 14 18
Отключающая способность 50 50 50 50
Категория использования A A A A
Количество срабатываний Электрическое 20000 20000 30000 30000
Механическое 20000 20000 20000 20000
Тип расцепителя
Тепловой/электромагнитный     фикс фикс
Гидравлический/электромагнитный фикс фикс
Аксессуары
Вспомогательные устройства Вспомогательный переключатель х х х х
Аварийный выкл. х х х х
Шунтовой автоматич. выключатель х х х х
Расцепитель мин. напряжения х х х х
Внешние аксессуары Поворотная рукоятка х х х х
Выносная поворотная рукоятка х х х х
Электроизолятор х х х х
Изоляционный слой х х х х
Заднее присоединение х х х х
Мех. блокировка - - - -
Розетка (3 полюса) х х х х
Размеры (Ш х В х Г мм)  3 полюса выключателя 75 x 130 x 60 90 x 155 x 60
Вес (кг) 2 полюса 0,45 0,45 0,7 0,7
3 полюса 0,65 0,65 1,1 1,1
4 полюса - 0,85 1,2 1,2
Номинал 125
Тип корпуса VM3A VM3B VM3C
Ток отключения (кА), 415AC 18 25 35
Количество полюсов 2,3,4 2,3,4 2,3,4
Тип 2 полюса VM3A2 VM3B2 -
3 полюса VM3A3 VM3B3 VM3C3
4 полюса VM3A4 VM3B4 VM3C4
Номинальный ток In (A) 125, 150, 175, 200, 225 125, 150, 175, 200, 225
Технические данные, соответствующие IEC/EN60947-2/1S13947-2
Номинальное рабочее напряжение (V), Ue (50/60 Гц) 600 600 600
Номинальное рабочее напряжение
Ue (DC)		 250 250 250
Номинальное напряжение изоляции (V), Ui (50/60 Гц) 690 690 690
Номинальное импульсное напряжение (кВ), Uimp 8 8 8
Полный ток отключения (кА)
  AC 50/60Hz 35 50 65
18 25 35
18 25 35
18 25 35
10 14 25
7,5 10 18
DC 15 20 25
10 14 18
Отключающая способность 50 50 50
Категория использования A A A
Количество срабатываний Электрическое 20000 20000 20000
Механическое 10000 10000 10000
Тип расцепителя
Тепловой/электромагнитный фикс фикс фикс
Гидравлический/электромагнитный фикс
Аксессуары
Вспомогательные устройства Вспомогательный переключатель х х х
Аварийный выкл. х х х
Шунтовой автоматич. выключатель х х х
Расцепитель мин. напряжения х х х
Внешние аксессуары Поворотная рукоятка х х х
Выносная поворотная рукоятка х х х
Электроизолятор х х х
Изоляционный слой х х х
Заднее присоединение х х х
Мех. блокировка - - -
Розетка (3 полюса) х х х

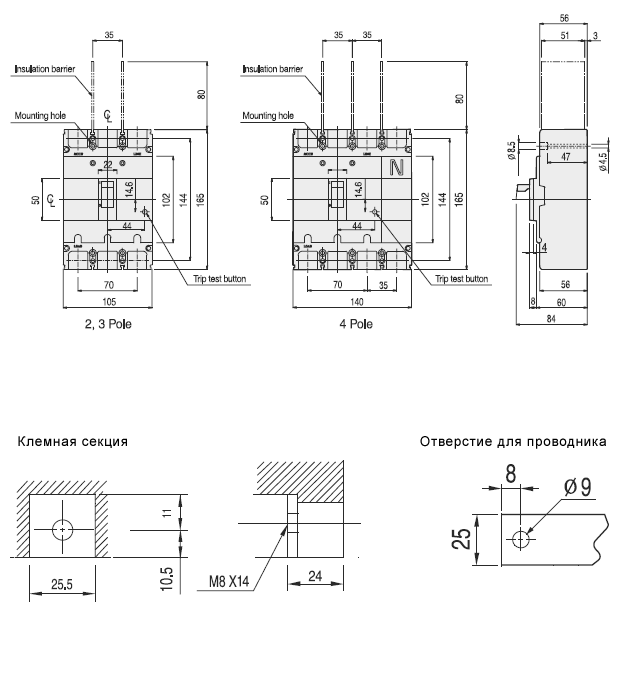

Размеры (Ш х В х Г мм)  3 полюса выключателя 105 x 165 x 60 105 x 165 x 60
Вес (кг) 2 полюса 1,1 1,1 1,1
3 полюса 1,2 1,2 1,2
4 полюса 1,5 1,5 1,5
Номинал 400
Тип корпуса VM4A VM4B VM4C VM4D
Ток отключения (кА), 415AC 25 10 25 35
Количество полюсов 2, 3, 4 2,3,4 2,3,4 2,3,4
Тип 2 полюса - - - -
3 полюса VM4A3 VM4B3 VM4C3 VM4D3
4 полюса VM4A4 VM4B4 VM4C4 VM4D4
Номинальный ток In (A) 250, 300, 350, 400
взаимозаменяемая вилка
250 и 300, 350 и 400
Технические данные, соответствующие IEC/EN60947-2/1S13947-2
Номинальное рабочее напряжение (V), Ue (50/60 Гц) 600 600 600 600
Номинальное рабочее напряжение
Ue (DC)		 250 250 250 250
Номинальное напряжение изоляции (V), Ui (50/60 Гц) 690 690 690 690
Номинальное импульсное напряжение (кВ), Uimp 8 8 8 8
Полный ток отключения (кА)
  AC 50/60Hz 35 50 85 125
30 42 65 100
25 35 50 85/50 (lcs)
25 35 50 85
18 25 35 65
18 22 25 30
DC 20 30 50 60
10 20 40 40
Отключающая способность 100 100 50 50
Категория использования А А А А
Количество срабатываний Электрическое 10000 10000 10000 10000
Механическое 5000 5000 5000 5000
Тип расцепителя
Тепловой/электромагнитный фикс фикс фикс фикс
Гидравлический/электромагнитный
Аксессуары
Вспомогательные устройства Вспомогательный переключатель х х х х
Аварийный выкл. х х х х
Шунтовой автоматич. выключатель х х х х
Расцепитель мин. напряжения х х х х
Внешние аксессуары Поворотная рукоятка х х х х
Выносная поворотная рукоятка х х х х
Электроизолятор х х х х
Изоляционный слой х х х х
Заднее присоединение х х х х
Мех. блокировка х х х х
Розетка (3 полюса) х х х х
Размеры (Ш х В х Г мм)  3 полюса выключателя 140 x 257 x 113
Вес (кг) 2 полюса 5,2 5,2 5,2 5,2
3 полюса 6,2 6,2 6,2 6,2
4 полюса 7,8 7,8 7,8 7,8
Номинал 800 1200
Тип корпуса VM5A VM5B VM5C VM6B/VM7B
Ток отключения (кА), 415AC 35 50 85 65
Количество полюсов 2, 3, 4 2,3,4 2,3,4 3,4
Тип 2 полюса - - - -
3 полюса VM5A3 VM5B3 VM5C3 VM6B3/VM7B3
4 полюса VM5A4 VM5B4 VM5C4 VM6B4/VM7B4
Номинальный ток In (A) 500, 630, 700, 800
взаимозаменяемая вилка
500 и 630, 700 и 800
1000/1200
Технические данные, соответствующие IEC/EN60947-2/1S13947-2
Номинальное рабочее напряжение (V), Ue (50/60 Гц) 600 600 600 600
Номинальное рабочее напряжение
Ue (DC)		 250 250 250 250
Номинальное напряжение изоляции (V), Ui (50/60 Гц) 690 690 690 690
Номинальное импульсное напряжение (кВ), Uimp 8 8 8 8
Полный ток отключения (кА)
  AC 50/60Hz 50 100 125 100
42 65 100 65
35 50 85/50 (lcs) 65
35 50 85 65
25 45 65 50
22 25 30 45
DC 30 50 60 -
20 40 40 40
Отключающая способность 100 50 50 50
Категория использования А А А А
Количество срабатываний Электрическое 4000 4000 4000 2500
Механическое 2500 2500 2500 500
Тип расцепителя
Тепловой/электромагнитный фикс фикс фикс фикс тепловая,
регулируемая магнитная
Гидравлический/электромагнитный - - - -
Аксессуары
Вспомогательные устройства Вспомогательный переключатель х х х х
Аварийный выкл. х х х х
Шунтовой автоматич. выключатель х х х х
Расцепитель мин. напряжения х х х х
Внешние аксессуары Поворотная рукоятка х х х -
Выносная поворотная рукоятка х х х -
Электроизолятор х х х -
Изоляционный слой х х х х
Заднее присоединение х х х х
Мех. блокировка х х х -
Розетка (3 полюса) х х х -

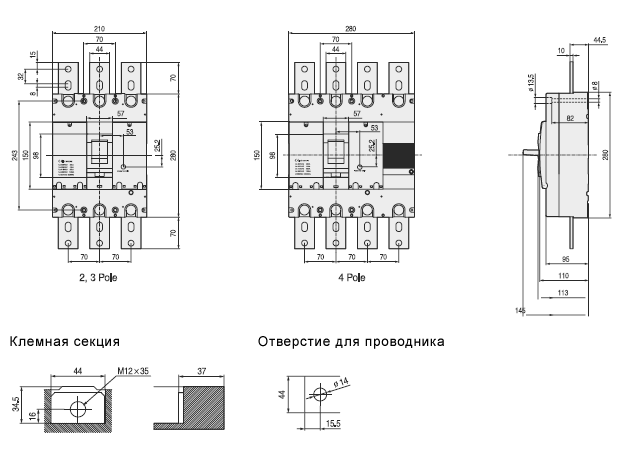

Размеры (Ш х В х Г мм)  3 полюса выключателя 210 x 280 x 113 220 x 400 x 105
Вес (кг) 2 полюса 11 11 11 -
3 полюса 11,5 11,5 11,5 19,4
4 полюса 18,2 18,2 18,2 27
Номинал 800 1200
Тип корпуса VM5A VM5B VM5C VM6B/VM7B
Ток отключения (кА), 415AC 35 50 85 65
Количество полюсов 2, 3, 4 2,3,4 2,3,4 3,4
Тип 2 полюса - - - -
3 полюса VM5A3 VM5B3 VM5C3 VM6B3/VM7B3
4 полюса VM5A4 VM5B4 VM5C4 VM6B4/VM7B4
Номинальный ток In (A) 500, 630, 700, 800
взаимозаменяемая вилка
500 и 630, 700 и 800
1000/1200
Технические данные, соответствующие IEC/EN60947-2/1S13947-2
Номинальное рабочее напряжение (V), Ue (50/60 Гц) 600 600 600 600
Номинальное рабочее напряжение
Ue (DC)		 250 250 250 250
Номинальное напряжение изоляции (V), Ui (50/60 Гц) 690 690 690 690
Номинальное импульсное напряжение (кВ), Uimp 8 8 8 8
Полный ток отключения (кА)
  AC 50/60Hz 50 100 125 100
42 65 100 65
35 50 85/50 (lcs) 65
35 50 85 65
25 45 65 50
22 25 30 45
DC 30 50 60 -
20 40 40 40
Отключающая способность 100 50 50 50
Категория использования А А А А
Количество срабатываний Электрическое 4000 4000 4000 2500
Механическое 2500 2500 2500 500
Тип расцепителя
Тепловой/электромагнитный фикс фикс фикс фикс тепловая,
регулируемая магнитная
Гидравлический/электромагнитный - - - -
Аксессуары
Вспомогательные устройства Вспомогательный переключатель х х х х
Аварийный выкл. х х х х
Шунтовой автоматич. выключатель х х х х
Расцепитель мин. напряжения х х х х
Внешние аксессуары Поворотная рукоятка х х х -
Выносная поворотная рукоятка х х х -
Электроизолятор х х х -
Изоляционный слой х х х х
Заднее присоединение х х х х
Мех. блокировка х х х -
Розетка (3 полюса) х х х -
Размеры (Ш х В х Г мм)  3 полюса выключателя 210 x 280 x 113 220 x 400 x 105
Вес (кг) 2 полюса 11 11 11 -
3 полюса 11,5 11,5 11,5 19,4
4 полюса 18,2 18,2 18,2 27

Установочные размеры

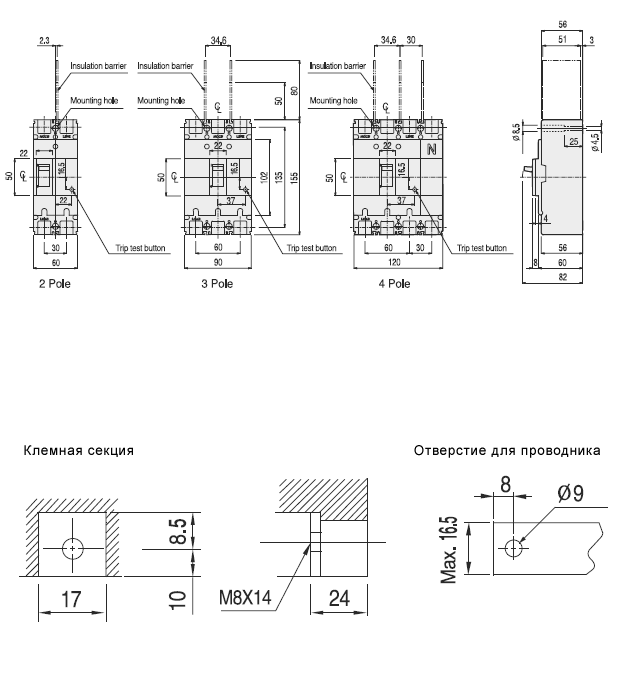

VM1A2, VM1A3

VM2A2, VM2A3, VM2A4

VM2B2, VM2B3, VM2B4, VM2C3, VM2C4

VM3A2, VM3A3, VM3A4, VM3B2, VM3B4,
VM3C3, VM3C4, VM3B3

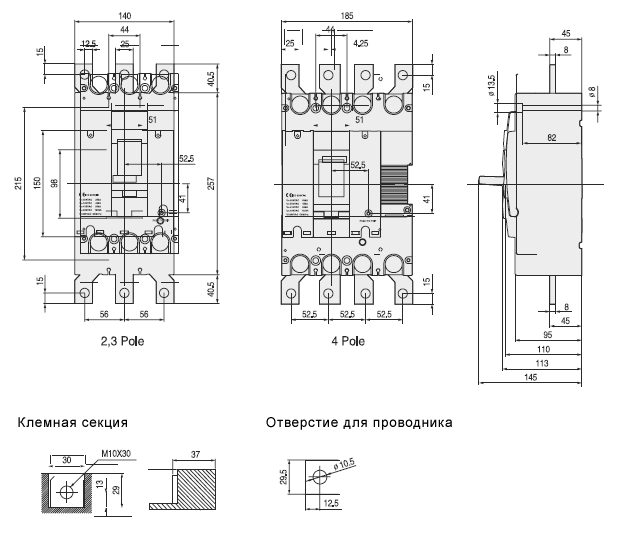

VM4A3, VM4A4, VM4B3, VM4B4, VM4C3,
VM4C4, VM4D3, VM4D4

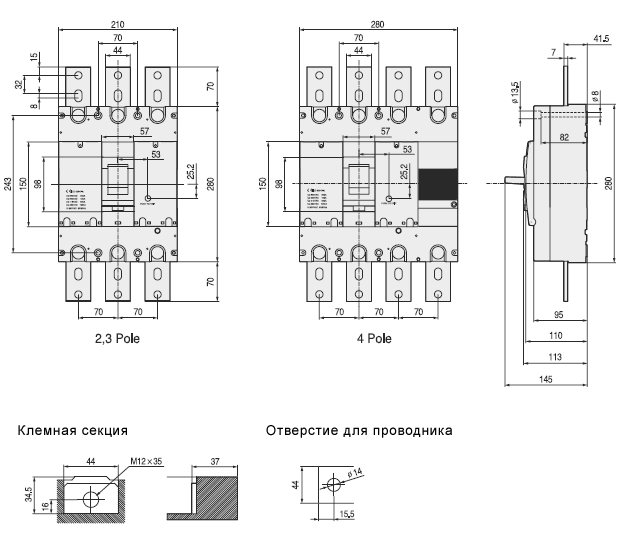

VM5A3 (500, 630A), VM5A4 (500, 630A), VM5B3 (500, 630A),
VM5B4 (500, 630A), VM5D4 (500, 630A), VM5D3 (500, 630A)

VM5A3 (700, 800A), VM5A4 (700, 800A), VM5B3 (700, 800A),
VM5B4 (700, 800A), VM5D4 (700, 800A), VM5D3 (700, 800A)

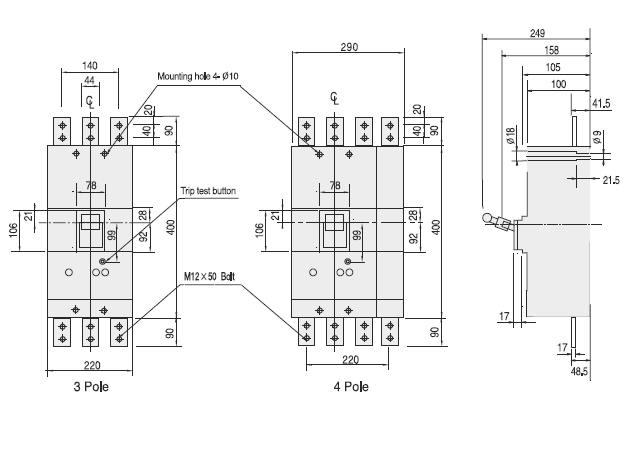

VM6B3, VM6B4, VM7B3, VM7B4














Дополнительная информация, консультации, цены


Мы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов - заполните форму справа, или позвоните.

Отдел электрооборудования
  • Производство и комплектация электрощитов, шкафов, ящиков. Стандартные и по вашей схеме.

  • Проектирование, производство и монтаж, комплектных трансформаторных подстанций КТП, подстанций БКТП.

  • Руководитель
    Стрельцов Игорь Анатольевич
    (моб. 8-926-2073630)

  • (499) 265-3690

  • 505@remove-this.pea.ru


http://www.bartec.com.ru http://electro-shop.ru http://www.pea.ru/fileadmin/CatalogEspa.pdf http://raychem.biz http://vmtec.ru http://nibe.com.ru http://waterkotte.com.ru http://sdmo.com.ru http://aerzen.com.ru

© 2024 ООО "НПО Промэлектроавтоматика". Основано в 1997 г.


Thu Apr 18 03:32:09 2024
tt7495bt8v475ytg65y@pea.ru
