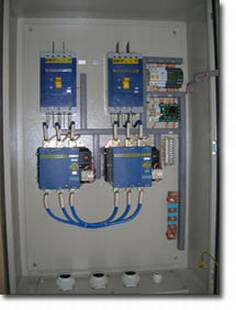

Автоматический ввод резерва (АВР) серии ЩАП
  pea.ru » Электрощиты и электрошкафы » Низковольтное оборудование купить по лучшей цене в Москве » Шкафы и щиты распределительные, распределительные пункты » Автоматический ввод резерва (АВР) серии ЩАП



Автоматический ввод резерва (АВР), серии ЩАП

Автоматический ввод резерва (АВР) серии ЩАП

Щиты АВР серии ЩАП предназначены для бесперебойного снабжения электрооборудования от двух независимых источников питания с помощью автоматического переключения контакторов с одной питающей линии на другую при исчезновении напряжения питания в сетях однофазного и трёхфазного переменного тока напряжением 220 или 380В частотой 50Гц. Переключение с одного ввода на другой происходит за время от 0,1 сек.  до 30 сек., при этом временная уставка может регулироваться.

Щиты серии ЩАП в стандартном исполнении снабжены устройствами световой индикации работы вводов, также по желанию возможно применение звуковой сигнализации. В щитах АВР возможна установка приборов учета электроэнергии и коммутационных аппаратов распределения электроэнергии (серия ШАВР), а также контроллеров, позволяющих отслеживать и передавать информацию о параметрах электропитания.


Технические параметры шкафов АВР

Род тока, частота, Гц

~, 50

Номинальное рабочее напряжение (Un), В

380/220

Номинальное напряжение изоляции (Ui), В

660

Номинальное напряжение вспомогательных цепей, В

220; 24

Номинальный ток каждого ввода (In), А

до 6300

Прочность при КЗ (Icw), кА

до 50

Вид системы заземления

TN-S; TN-C; TN-C-S

Степень защиты по ГОСТ 14254-96

IP31; IP54

Климатическое исполнение и категория размещения

УХЛ4

Варианты алгоритмов работы АВР

  • с приоритетом первого ввода. В этом случае электропитание потребителей осуществляется от первого (основного) ввода. В случае пропадания напряжения на нем происходит переключение на второй ввод. При восстановлении напряжения на первом вводе происходит автоматический возврат на него.
  • с равноценными вводами. При такой схеме потребитель может работать длительное время, как от первого, так и от второго ввода. В этом автоматическое переключение на второй ввод происходит без возврата на первый, независимо оттого, что электропитание может быть восстановлено на первом вводе. Автоматическое переключение на первый ввод происходит в случае пропадания электропитания на втором вводе, при условии наличия электропитания на первом вводе. Возможно ручное переключение с одного ввода на другой.
  • без возврата. При пропадании электропитания на первом вводе, щит АВР автоматически переключается на второй ввод. При восстановлении электропитания на первом вводе, переключение возможно произвести только в ручном режиме.
  • независимый. Каждый ввод работает независимо от другого, т.е. на своего потребителя. В случае выхода из строя одного из вводов, все потребители подключаются к исправному вводу. В этом случае нужно не допустить перегруза вводного выключателя, при работе по этой схеме рекомендуется подирать номинальный ток щита АВР с запасом.

Схемы электрические

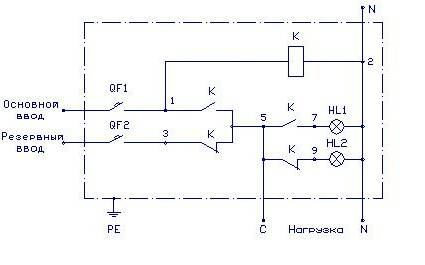

ЩАП-12

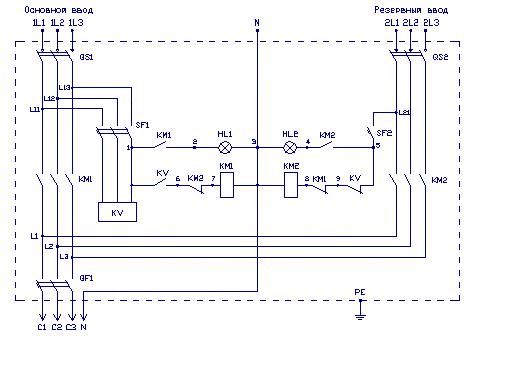

ЩАП-23, 33, 43, 53, 63
