Вводно - распределительные панели

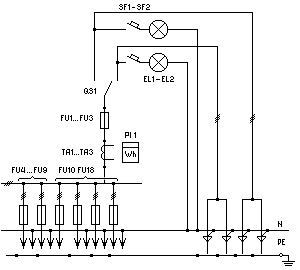

ВРУ-1-21-10УХЛ4
Обозначение
Наименование
FU1-FU3
Предохранители ПН2-250
FU4-FU9
Предохранители ПН2-60
FU10-FU18
Предохранители ПН2-100
PI1
Счетчик (учет общих нагрузок)
QS1
Переключатель 250А
SF1, SF2
Автоматические выключатели
EL1, EL2
Лампы накаливания
TA1 - TA3
Трансформаторы тока 50/5...200/5

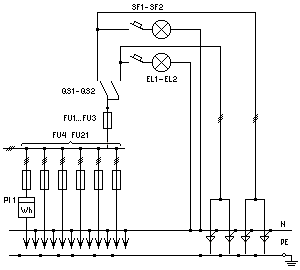

ВРУ-1-22-53УХЛ4, ВРУ-1-22-54УХЛ4, ВРУ-1-22-55УХЛ4, ВРУ-1-22-56УХЛ4
ВРУ-1-22-53УХЛ4 - автоматический блок упр. освещением с авт. выкл. ВРУ-1-22-54УХЛ4 - неавтоматический блок упр. освещением с авт. выкл. ВРУ-1-22-55УХЛ4 - автоматический блок упр. освещением с предохранителем ВРУ-1-22-56УХЛ4 - неавтоматический блок упр. освещением с предохранителем
Обозначение
Наименование
FU1-FU3
Предохранители ПН2-250
FU4-FU21
Предохранители ПН2-100
PI1
Счетчик (учет домоупр. нагрузок)
QS1, QS2
Блок - выключатели
SF1, SF2
Автоматические выключатели
EL1, EL2
Лампы накаливания

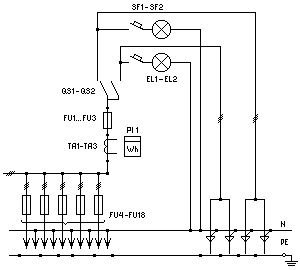

ВРУ-1-23-53УХЛ4, ВРУ-1-23-54УХЛ4 , ВРУ-1-23-55УХЛ4, ВРУ-1-23-56УХЛ4
ВРУ-1-23-53УХЛ4 - автоматический блок упр. освещением с авт. выкл. ВРУ-1-23-54УХЛ4 - неавтоматический блок упр. освещением с авт. выкл. ВРУ-1-23-55УХЛ4 - автоматический блок упр. освещением с предохранителем ВРУ-1-23-56УХЛ4 - неавтоматический блок упр. освещением с предохранителем
Обозначение
Наименование
FU1-FU3
Предохранители ПН2-250
FU4-FU18
Предохранители ПН2-100
PI1
Счетчик (учет общих нагрузок)
QS1, QS2
Блок - выключатели
SF1, SF2
Автоматические выключатели
EL1, EL2
Лампы накаливания
TA1-TA3
Трансформаторы тока 30/5...200/5

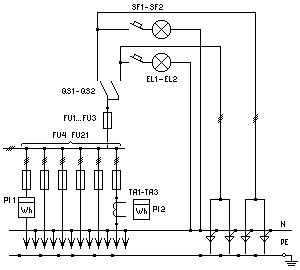

ВРУ-1-24-53УХЛ4, ВРУ-1-24-54УХЛ4 , ВРУ-1-24-55УХЛ4, ВРУ-1-24-56УХЛ4
ВРУ-1-24-53УХЛ4 - автоматический блок упр. освещением с авт. выкл. ВРУ-1-24-54УХЛ4 - неавтоматический блок упр. освещением с авт. выкл. ВРУ-1-24-55УХЛ4 - автоматический блок упр. освещением с предохранителем ВРУ-1-24-56УХЛ4 - неавтоматический блок упр. освещением с предохранителем
Обозначение
Наименование
FU1-FU3
Предохранители ПН2-250
FU4-FU21
Предохранители ПН2-100
PI1
Счетчик (учет домоупр. нагрузок)
PI2
Счетчик (учет абон. нагрузок)
QS1, QS2
Блок - выключатели
SF1, SF2
Автоматические выключатели
EL1, EL2
Лампы накаливания
TA1-TA3
Трансформаторы тока 30/5...100/5

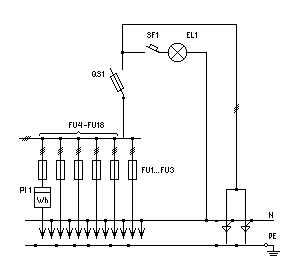

ВРУ-1-25-63УХЛ4, ВРУ-1-25-64УХЛ4 , ВРУ-1-25-65УХЛ4, ВРУ-1-25-66УХЛ4
ВРУ-1-25-63УХЛ4 - автоматический блок упр. освещением с авт. выкл. ВРУ- 1-25-64УХЛ4 - неавтоматический блок упр. освещением с авт. выкл. ВРУ-1-25-65УХЛ4 - автоматический блок упр. освещением с предохранителем ВРУ-1-25-66УХЛ4 - неавтоматический блок упр. освещением с предохранителем
Обозначение
Наименование
FU1-FU3
Предохранители ПН2-60
FU4-FU18
Предохранители ПН2-100
PI1
Счетчик (учет домоупр. нагрузок)
QS1
Блок - выключатель
SF1
Автоматический выключатель
EL1
Лампа накаливания

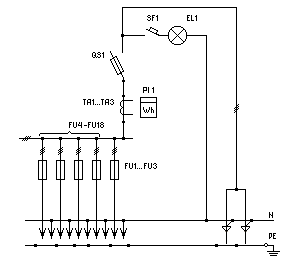

ВРУ-1-26-63УХЛ4, ВРУ-1-26-64УХЛ4 , ВРУ-1-26-65УХЛ4, ВРУ-1-26-66УХЛ4
ВРУ-1-26-63УХЛ4 - автоматический блок упр. освещением с авт. выкл. ВРУ-1-26-64УХЛ4 - неавтоматический блок упр. освещением с авт. выкл. ВРУ-1-26-65УХЛ4 - автоматический блок упр. освещением с предохранителем ВРУ-1-26-66УХЛ4 - неавтоматический блок упр. освещением с предохранителем
Обозначение
Наименование
FU1-FU3
Предохранители ПН2-100
FU4-FU15
Предохранители ПН2-60
PI1
Счетчик (учет общих нагрузок)
QS1
Блок - выключатель
SF1
Автоматический выключатель
EL1
Лампа накаливания
TA1-TA3
Трансформаторы тока 50/5...200/5

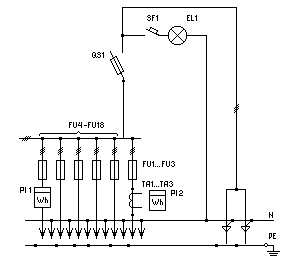

ВРУ-1-27-63УХЛ4, ВРУ-1-27-64УХЛ4 , ВРУ-1-27-65УХЛ4, ВРУ-1-27-66УХЛ4
ВРУ-1-27-63УХЛ4 - автоматический блок упр. освещением с авт. выкл. ВРУ-1-27-64УХЛ4 - неавтоматический блок упр. освещением с авт. выкл. ВРУ-1-27-65УХЛ4 - автоматический блок упр. освещением с предохранителем ВРУ-1-27-66УХЛ4 - неавтоматический блок упр. освещением с предохранителем
Обозначение
Наименование
FU1-FU3
Предохранители ПН2-100
FU4-FU18
Предохранители ПН2-60
PI1
Счетчик (учет домоупр. нагрузок)
SF1
Автоматический выключатель
EL1
Лампа накаливания
TA1-TA3
Трансформаторы тока 30/5...100/5

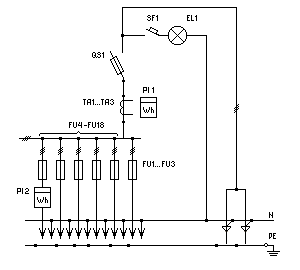

ВРУ-1-28-63УХЛ4, ВРУ-1-28-64УХЛ4 , ВРУ-1-28-65УХЛ4, ВРУ-1-28-66УХЛ4
ВРУ-1-28-63УХЛ4 - автоматический блок упр. освещением с авт. выкл. ВРУ-1-28-64УХЛ4 - неавтоматический блок упр. освещением с авт. выкл. ВРУ-1-28-65УХЛ4 - автоматический блок упр. освещением с предохранителем ВРУ-1-28-66УХЛ4 - неавтоматический блок упр. освещением с предохранителем
Обозначение
Наименование
FU1-FU3
Предохранители ПН2-100
FU4-FU18
Предохранители ПН2-60
PI1
Счетчик (учет общих нагрузок)
PI2
Счетчик (учет домоупр. нагрузок)
QS1
Блок - выключатель
SF1
Автоматический выключатель
EL1
Лампа накаливания
TA1-TA3
Трансформаторы тока 30/5...100/5

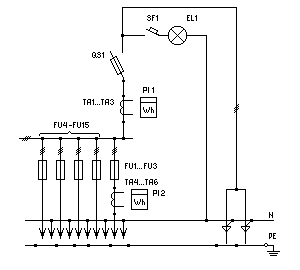

ВРУ-1-29-63УХЛ4, ВРУ-1-29-64УХЛ4 , ВРУ-1-29-65УХЛ4, ВРУ-1-29-66УХЛ4
ВРУ-1-29-63УХЛ4 - автоматический блок упр. освещением с авт. выкл. ВРУ-1-29-64УХЛ4 - неавтоматический блок упр. освещением с авт. выкл. ВРУ-1-29-65УХЛ4 - автоматический блок упр. освещением с предохранителем ВРУ-1-29-66УХЛ4 - неавтоматический блок упр. освещением с предохранителем
Обозначение
Наименование
FU1-FU3
Предохранители ПН2-100
FU4-FU15
Предохранители ПН2-60
PI1
Счетчик (учет общих нагрузок)
PI2
Счетчик (учет абонент. нагрузок)
QS1
Блок - выключатель
SF1
Автоматический выключатель
EL1
Лампа накаливания
TA1-TA3
Трансформаторы тока 30/5...100/5
TA4-TA6
Трансформаторы тока 30/5...100/5
